致新ZX2788Y1-FIX1变压器测试仪的详细资料

致新ZX2788Y1-FIX1变压器测试仪

致新ZX2788Y1-FIX1变压器测试仪

ZX2789系列变压器综合测试仪是致新精密人本着“ 为客户提供更精密、 更高效、 更易用的测试解决方案” 的理念, 推出的新一代变压器综合测试仪。 该系列测试仪是在变压器测试行业具有十多年研发、 销售及服务经验的项目团队智慧结晶。 在满足高稳定性的要求上, 达到*的测量速度, 将再一次推动整个变压器测试行业的进步。

详细介绍

主要性能特点
● 0.05%基本测量精度
● 与品牌厂家测试数据可比性高比如Agilent、 WK
● 键盘锁定功能, 掉电数据保护功能
● 开路、 短路、 负载和偏差扣除校正功能
● PASS/FAIL LED显示, 音量组合控制
● 仪器支持双操作系统( 可供选择) 及简体中文、 英文操作语言, 多种显示风格。
● 支持U盘升级, 向用户提供操作体验。
● 可选配ZX27Y09: ±100mA内置偏置电流源。
● 可选配ZX27Y10: 内置0～1A恒流源。


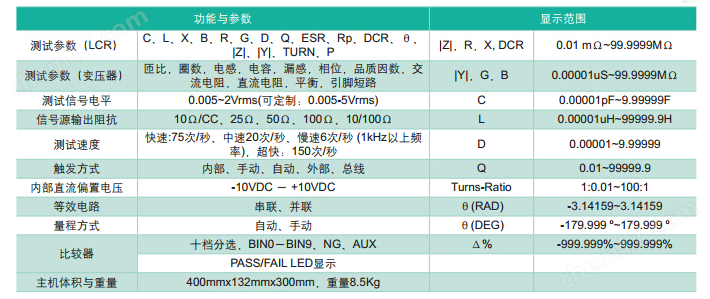

技术参数:

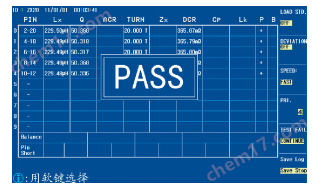

● zui多可编程20/24引脚变压器
● ZX2789 -20P/24P: 20Hz～200kHz, 分辨率1mHz
● ZX2789A-20P/24P: 20Hz～300kHz, 分辨率1mHz
● ZX2789B-20P/24P: 20Hz～500kHz, 分辨率1mHz
● ZX2789C-20P/24P: 20Hz～1MHz, 分辨率1mHz
● 还可选择带LCR功能的X型号
● 还可选择列表型操作界面

:

标配扫描盒型号: ZX2786Y-20P/24P
● A型自动, M型手动可选
● 四端测试方式, 优化的矩阵结构
● 弹片接触性能好、 寿命长
● 分布电容低, 测试效果好

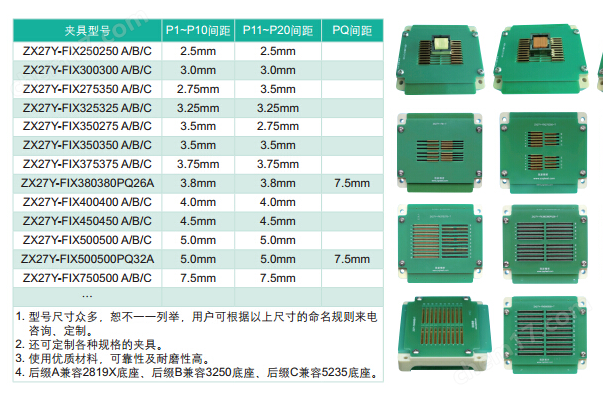

● 可定制各种测试夹具或转接板

ZX2918CX系列变压器综合测试仪:

● zui多可编程48引脚变压器
● ZX2918CXA: 20Hz～200kHz, 分辨率1mHz
● ZX2918CX: 20Hz～300kHz, 分辨率1mHz
● 还可选择列表型操作界面

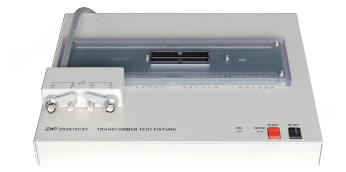

标配扫描盒型号: ZX2818CXY
● 四端测试方式, 优化的矩阵结构
● 弹片接触性能好、 寿命长
● 分布电容低, 测试效果好
● 可选择脚位顺序排列的转接板

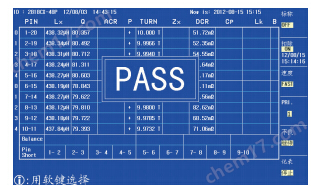

ZX2789变压器测试仪:

● zui多可编程96引脚变压器
● 分成4个通道, 每通道24P
● 支持跨通道测试
● ZX2789-48P/96P: 20Hz～200kHz, 分辨率1mHz
● ZX2789A-48P/96P: 20Hz～300kHz, 分辨率1mHz
● ZX2789B-48P/96P: 20Hz～500kHz, 分辨率1mHz
● 可选择传统型操作界面
● 可定制25P×4, zui大到100P的产品

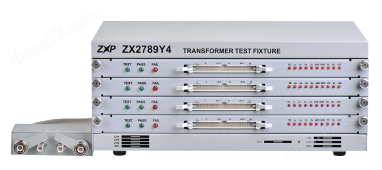

标配扫描盒型号: ZX2789Y-96P
● 号: ZL 2013 2 0461936.5
● 四端测试方式, 优化的矩阵结构
● 弹片接触性能好、 寿命长
● 分布电容低, 测试效果好

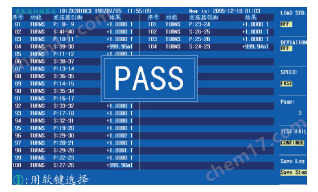

ZX2789变压器测试仪:

● 每通道24P,zui多可定制12个通道, 共288P
● 不支持跨通道测试
● ZX2789–X2/X4/X8/X12: 20Hz～200kHz, 分辨率1mHz
● ZX2789–X2/X4/X8/X12: 20Hz～300kHz, 分辨率1mHz
● ZX2789–X2/X4/X8/X12: 20Hz～500kHz, 分辨率1mHz
● ZX2789–X2/X4/X8/X12: 20Hz～1MHz, 分辨率1mHz
● 列表型操作界面

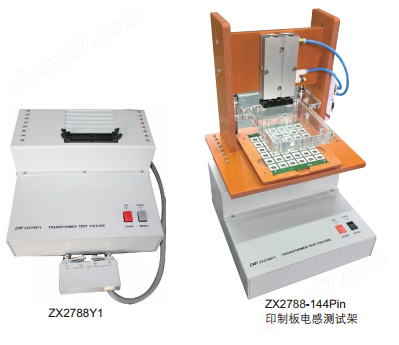

附件型号: ZX2788Y1
● 24P~192P, 8通道可选变压器扫描盒
● zui高定制到288P
典型应用
● ZX2788-144Pin印制板电感测试系统

ZX2789-i24P/i48P/i50P系列变压器综合测试仪:

● 把变压器扫描盒与主机集成到一起即: 一体机
● zui多可编程24/48/50 引脚变压器
● 分成2个通道, 每通道24P
● 支持跨通道测试
● ZX2789-i24P/i48P/i50P: 20Hz-200kHz , 分辨率1mHz
● ZX2789A-i24P/i48P/i50P: 20Hz-300kHz , 分辨率1mHz
● ZX2789B-i24P/i48P/i50P: 20Hz-500kHz , 分辨率1mHz
● ZX2789C-i24P/i48P/i50P: 20Hz-1MHz , 分辨率1mHz
● 还可选择传统型操作界面(两种不同操作体验)
● 整机尺寸: 400mmx132mmx300mm , 重量: 9Kg
● 紧凑, 节省空间

的测量精度

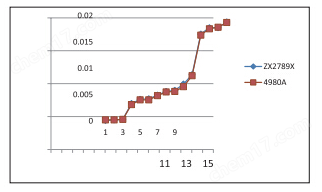

CBB电容器行业评估仪器测量精度zui经典的方法就是看这台仪器
在100kHz频率测量的损耗值与4980A测出的损耗值是否能对的上,
我们的带电桥功能的ZX2789X系列仪器在国内某超大型薄膜电容器
生产厂家使用, 被该公司计量室的测试工程师评为: “ 除了Agilent,
DB, 用过的第三好的仪器” 。
我们也测量一组数据与4980A对比。 容量从1nF～2.2uF不等, 发现
其损耗值与4980A基本一样, 相差zui大就万分之三。

*的测试速度
在人工成本越来越高的今天, 仪器的测试速度的提升可以相对大
大降低工厂的成本。 为了提升测试速度, 我们采用了全新的MCU和全
新的高速采样技术, 从而在满足高稳定性的要求上, 达到*的测量
速度, 即使在较低的100Hz频率, 也能达到很高的测试速度。 综合测
试仪的测试速度不能简单的用采样时间是多少毫秒来衡量, 我们也对
市场上经典的的变压器综合测试仪进行了综合测试实测速度PK。
右图是这几种仪器花同样的时间, 测试经典的20Pin的网络变压
器所能测到的数量, 我们可以直观的看到这几种仪器在测试速度上面
的区别。

*的测量稳定性
测试速度快了, 还必须保证测量数据的稳定性, 左图是两种不同的
机型, 大家都用各自的zui快测试速度, 扫描测试同一个网络变压器同一
个绕组的漏感15次的测量数据分布图, 我们可以看到, ZX2789的测量
数据的*性要略好一些

多种文件功能
● 鉴于大多数用户对电脑的操作相当熟练, 为了提高资料的编辑效
率, 我们为客户开发了变压器资料编辑软件
● 利用该软件, 客户可直接在电脑上快速地编辑变压器资料, 编辑
好后, 可直接保存到U盘中, 或直接通过网络接口或USB接口将资料
发送到仪器中直接调用。
● 仪器支持将测试设置条件文件保存到优盘
● 支持测量结果保存到优盘
● U盘可支持格式FAT16、 FAT32文件系统
● 内部支持100组设置文件
● 20Pin的测试设置文件与市场上主流的*2819XB, ZX2786等综合
测试仪兼容, 省去用户更新换代重新设置测试文件之麻烦。
● 支持文件搜索功能

丰富的接口

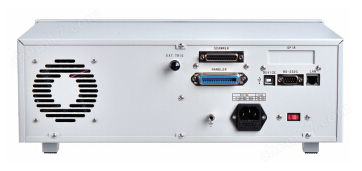

● RS232C: 标准串行通讯接口, 支持多种波特率
● USB DEVICE: 符合标准USBTMC协议
● GPIB: 通用GPIB接口, SCPI指令
● LAN: 符合LXI标准, 快速实现联网
● EXT.TRIG: BNC接口, 可接脚踏开关, 实现外部触发功能。
● HANDLER: 用于自动化机械控制, 可输出PASS, FAIL, 各
种档位信号, 接受外部触发信号, 可以选择上下沿( ↑或↓) 进
行触发。
● SCANNER: 用于连接变压器扫描盒

组建信息化测试系统
可以通过USB、 GPIB等接口连接电脑, 更可以用LAN接口
组建一台电脑管理多台测试仪器的信息化测试系统。
针对客户需要对变压器测试仪扫描结果进行统计分析及测试过
程监控的需求, 我们为客户开发了” 变压器数据采集系统” , 界面
如右图所示:
该系统为客户提供如下功能:
● 将变压器测试数据及判别结果直接上传到软件上, 直观地显
示给客户
● 测试结果的显示格式带单位显示格式和科学计数法两种格
式可选
● 该批产品扫描完毕, 用户直接点击” 计算合格率” 按钮, 就
可以统计出产品合格率。
● 保存到EXCEL中的数据排列格式与测试仪器扫描界面的数据
排列格式*, 便于客户快速分析和统计数据。
