TH8130直流电子负载的详细资料

简要介绍

TH8130直流电子负载本系列可编程直流电子负载可选配RS232、USB、RS485 通讯接口,可根据您设计和测试的需求,提供多用途解决方案。同时提供免费的监控软件,可为您的测试带来极大的方便,此系列600W 机型,高密度小体积,尺寸仅为214.5mm X 8 8.2mm X 453.5mm ,可大大节约空间,本系列产品具备较高水平的功能和优点,应用于多个行业。TH8130直流电子负载

定电流操作模式(CC)

在定电流模式下,不管输入电压是否改变,电子负载消耗一个恒定的电流。

定电压操作模式(CV)

在定电压模式下,电子负载将消耗足够的电流来使输入电压维持在设定的电压上。

定电阻操作模式(CR)

在定电阻模式下,电子负载将被等效为一个恒定的电阻,电子负载会随着输入电压的改变来线性改变电流。

定功率操作模式(CW)

在定功率模式下,电子负载将消耗一个恒定的功率,如果输入电压升高,则输入电流将减少,功率P(=VXI)将维持在设定功率上。

动态测试功能

动态测试操作能够根据设定规则使电子负载在两种设定参数间切换,此功能可以用来测试电源的动态特性。动态测试操作可以用前面板((shift)+2(Tran))键进入动态测试菜单,在动态测试操作以前,应说先设置动态测试操作的相关参数,这些参数包括:动态测试模式,A值,B值,脉宽时间(PULSE模式),频率,占空比等。如果是CC模式动态模式,还需要设置电流上升下降斜率。动态测试模式可分为连续模式,脉冲模式以及翻转模式。

连续模式(Continuous)

在连续模式下,当动态测试操作使能后,负载会连续的在A值以及B值之间切换。

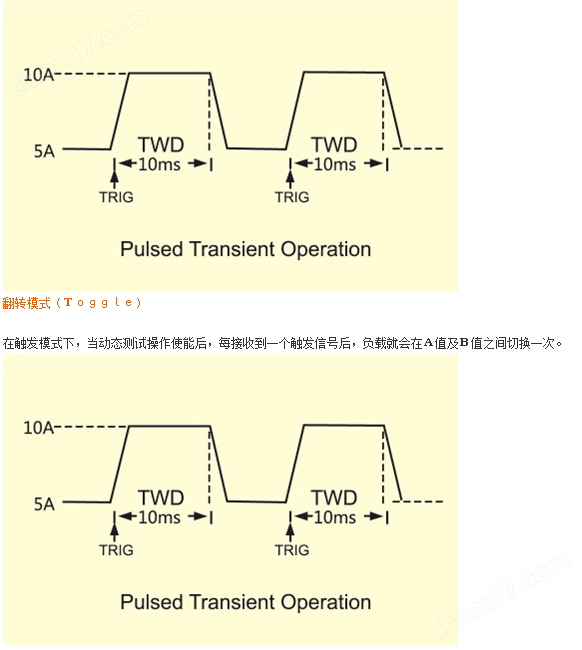

脉冲模式(Pulse)

在脉冲模式下,当动态测试操作使能后,每接收到一个触发信号,负载就会切换到B值,在维持B脉宽时间后,会切换回A值。

自动测试功能

同惠电子负载系列可将开机模式设为自动测试模式,可以设置zui多10组测试数据进行保存,可以随时调用并进行测试。测试操作简单,并且可将按键*锁定,以防任何意外触碰键盘而影响正常测试。

同惠电子负载系列自动测试功能是非常强大的,它可以设置不同的工作模式,并设置各模式下的带载值和带载时间,一个程序还可以与另外的程序链接,以扩展测试步数。

同惠电子负载系列总共可以编辑10组测试文件,每组测试文件有10步,并可将10个文件保存在EEPROM中(地址)。

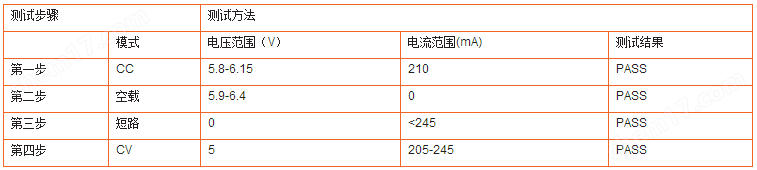

自动测试可以针对一个设备进行编程,测试,并显示测试是通过还是失败,这对于客户来说,非常的有用。

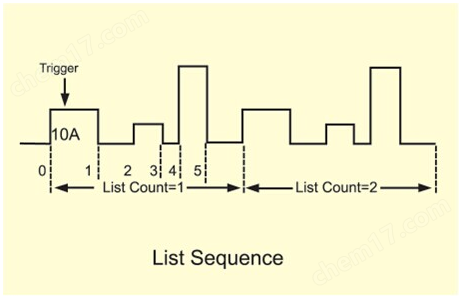

顺序操作模式(List)

List模式让您可以准确高速的完成复杂的任意电流变化模式,并且这个变化模式可与内部或者外部信号同步,完成多准位带载的精密测试,可以帮客户大大的节约成本。

在选择不同触发源的情况下,通过编辑每一步的步值、脉宽和斜率,LIST  功能使您生产多种复杂序列,满足复杂的测试需求。顺序操作中的参数包括该组输入顺序文件的名称,输入单步数(zui多2-84步),单步时间(0.00002s～3600s)及每一个单步的设定那个值和斜率。顺序文件可被存储在非易失性内存中,供使用时快速取出。用户zui多可以编辑7组顺序文件。在负载操作模式为顺序操作时,当接受到一个触发信号后,负载将开始顺序操作,直到顺序操作完成或再次接到一个触发信号。

远端补偿功能

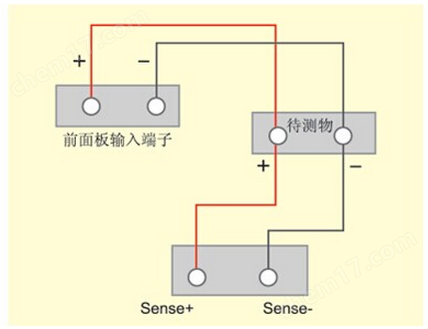

在CC,CV,CR,CW模式下,当负载消耗较大电流的时候,就会在被测仪器到负载端子的连接线产生压降。为了保证测量精度,同惠负载在后面板提供了一个远程量测端子,用户可以用该端子来测量被测仪器的输出端子电压。远程操作:SENSE(+)和SENSE(-)是远程输入端子,为了减少负载输入导线过长引起的压降,用户可将SENSE线连接到待测物正负输入端,以提高测量精度。远程量测得接线示意图如下:

电池放电测试功能

同惠电子负载系列具有专门的电池放电功能,开机即为电池放电模式,可使用恒流模式来进行放电测试。在选择好模式后,可设置终止条件,其为:关断电压值,关断容量值和放电时间,当三者中任意一种条件满足,则放电停止,负载自动切换为OFF状态。在测试过程中可以观测电池的电压,时间和电池已放电容量。

性能特点

■ 高可见度的真空荧光显示屏(VFD)

■ 高达10KHz动态模式

■ 电压测量分辨率zui高可达0.1mV,电流0.1mA

■ 四种操作模式:定电压、定电流、定电阻,定功率

■ 远程测量的功能

■ 具有电池测试功能、自动测试功能、过功率测试功能、过电流测试功能,开机即为对应模式,操作方便快捷

■ 记忆容量100组

■ 短路功能

■ CR-LED测试功能

■ 电流监控功能

■ 断电保持记忆功能

■ 使用旋转式编码开关,操作快速容易

■ 配备防滑脚架的可携式强固机箱

■ 智能型风扇控制

■ 内建Buzzer作为警告提示
