新型FLIR Si2声学成像仪可清晰显示局部放电故障的位置！

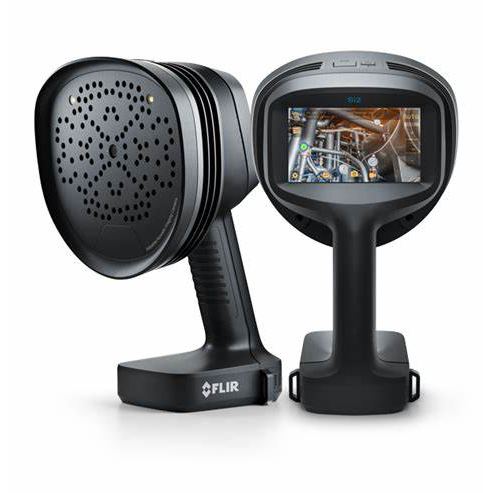

新型FLIR Si2-PD和Si2-Pro声学成像仪配备了智能局部放电检测和分析功能，可帮助用户检测、识别和分析电气系统中出现问题和潜在故障的局部放电，从而在故障点成为重大事故之前找到故障点。那么它是如何准确快速地做到这一点的呢？

听取部分排放的必要性

顾名思义，局部放电 （PD） 是指绝缘子的局部故障，可能发生在任何类型的绝缘体（固体、空气、气体、真空或液体）上。如果电荷经常通过绝缘子，很可能导致绝缘子完全击穿，导致灾难性故障，因此及时检测局部放电对于有效避免重大事故的发生非常重要。

有许多不同类型的局部放电，其特性因类型而异。在实际应用中， 可分为四类： 负电晕放电， 正负电晕放电， 浮动放电， 以及表面或内部放电.局部放电相位分布（PRPD）光谱因放电类型不同而略有不同，因此，如果您想详细解释，可以点击下图获取“FLIR Si2系列声学成像仪局部放电检测深度分析白皮书”，这将使您对局部放电有更深入的了解！

声学成像仪可智能地对局部放电的类型进行分类

不同类型的局部放电主要表现为在50或60 Hz周期内不同时间的脉冲或脉冲簇。局部放电的电测量能够测量在这些脉冲期间传输的电荷，并显示其与电压相位的相对关系。这被称为局部放电相位分布 （PRPD） 曲线。

局部放电相分布 （PRPD） 光谱

PRPD 模式具有几个特征，可用于推断疑似局部放电的类型。例如，PRPD频谱通常有两个不同的脉冲簇，一个接近正电压的峰值，另一个接近负电压的峰值，它们的大小和形状可能不同。这两个脉冲簇在大小和形状上可能是对称的，也可能是高度不对称的。在某些情况下，可能只有一个脉冲簇，而不是两个。因此，可以根据不同的PRPD曲线来判断局部放电的类型。

FLIR声学成像仪将自动检测具有50或60Hz强周期性的信号，并构建类似的PRPD曲线。然而，需要注意的是，即使声学成像仪接口显示PRPD频谱，也不一定意味着声源是局部放电。例如，某些类型的低压电子器件也可能产生类似的周期性曲线，因此需要进一步分析。

选择FLIR Si2声学成像仪的优势

FLIR Si2系列声学成像仪内置124个麦克风，接收频率范围为2kHz至130kHz，覆盖局部放电范围，即使在远距离或嘈杂的环境中也能直观地显示超声信息和准确的声音图像。声音图像实时叠加在可见的数字图像上，使用户能够精确定位异常声音的来源。

对于局部放电检测，Si2声学成像仪内置了局部放电严重程度评估和纠正措施建议，使用户能够通过对局部放电进行分类来快速做出决策并减少故障的影响。这种检测比传统方法快近10倍~

Si2配备人工智能辅助分析和故障严重性评估，提供现场决策支持。

FLIR Si2系列声学成像仪带有一个插件，该插件还允许用户将声音图像导入FLIR Thermal Studio软件，以便离线编辑、分析和创建高级报告。专业的报告和分析软件使局部放电检测后的结果处理更轻松、更清晰！

使用超声波检测局部放电不仅重量轻、适应性强、性价比高，而且保证了操作人员的安全，准确定位故障点。FLIR Si2系列声学成像仪是同类产品中的佼佼者，是功率检测仪的“完美”工具，您在PD测试中遇到了哪些挑战？联系我们的FLIR专家，为您提供一对一的解决方案等技术交流或是探讨货期等产品相关资讯，请与我们客服干体炉|温度校验仪联系，谢谢您！
