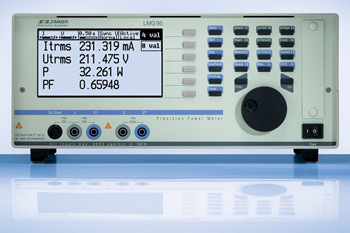

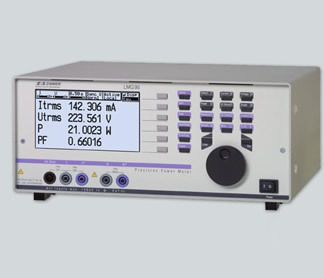

LMG95是ZES ZIMMER公司高精度功率测量仪表LMG系列中突出的产品。高精度连续无间隙信号测量和处理,人性化操作和结果显示,用于率系统应用的高速数据传输接口-这些都是识别LMG95的显著特点。

• 同类产品中精度zui高
• 高精度连续信号测量与处理
• 与测试信号周期同步显示稳度测量的结果
• 具波形(电压及电流波型)显示功能
• 具有趋势图显示功能
• 具有各次谐波条状图
• 可自行编辑算式定义新参数或进行运算
• 谐波分析符合EN61000-3-2标准
• 闪烁测量符合EN61000-4-15与EN61000-3-3标准
• 选配软件及阻抗网络即可测试IEC61000-3-2/3

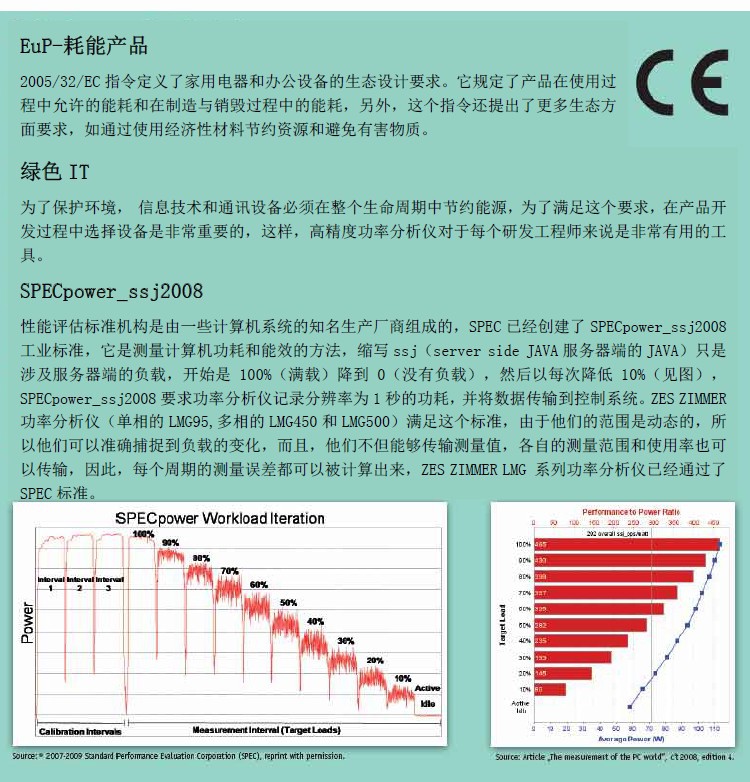

• 符合SPECPower_ssj2008标准,要求功率分析仪纪录分辨率为1sec的功号,LMG95通过SPEC标准

• 单相电力分析仪
• 可量测电压、电流、突入电流、功率、功率因子、能量等
• 频率:DC-50kHz,选配至500kHz
• 精度:0.03%
• 电压范围:6-600V,可选配
• 电流范围:150mA-20A,可选配
• 界面:IEEE 488, RS 232, Printer

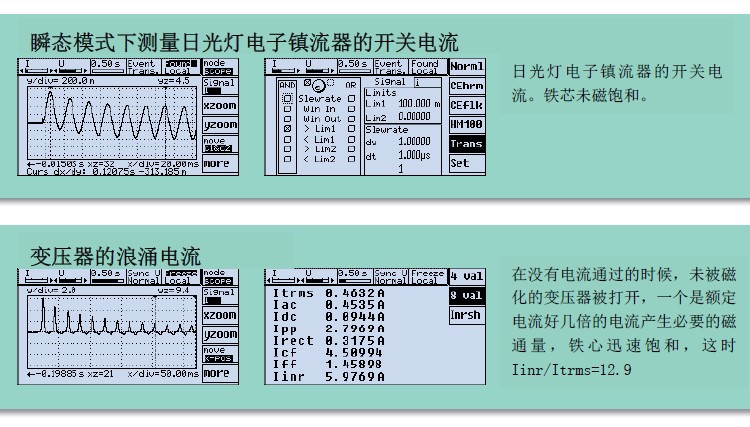

所有波形
在产品的设计开发过程中,不管电流和电压是正弦信号,还是失真信号,负载是不是线性,电路工作在脉冲模式还是调制模式,器件和设备的高精度功率测量,使得产品质量得到了保证,生产也变得容易。与被测量信号周期同步使得一直产生清晰而稳定的测量显示和结果。
直入电压到 600V,电流到20A
相互隔离的直入测量范围到600V(1600Vpeak)和20A (960Apeak 的脉冲电流),用分流器或者其他传感器作为电流测量的输入得到的测量信号是准确无误*的。
读数的 0.015+量程的0.01%
0.025%的基本精度是同类产品中精度zui高的设备,因此它被用作电能表、功率计、变压器功率测量和电流电压真有效值测量的参考仪器。

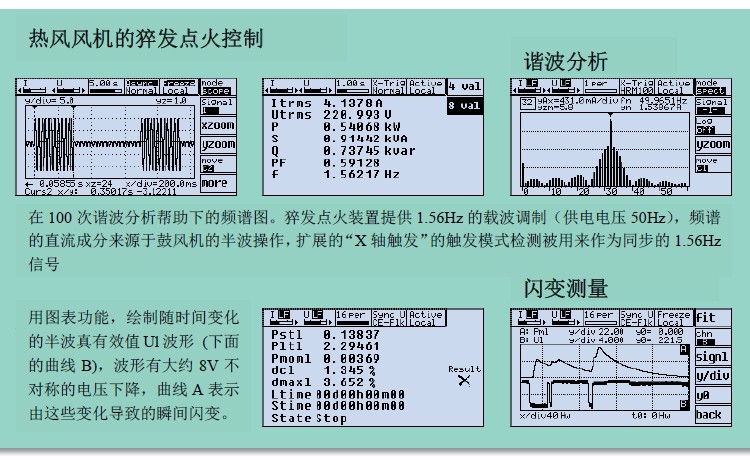

谐波和闪变*符合EN61000-3-2/-3/-11/-12 标准
在基本装置中可以得到*符合EN61000-3-2/-12标准的谐波分析,作为选件的闪变测量模块符合闪变测量的EN61000-4-15 和EN61000-3-3/-11 标准。这两个功能在研究与开发实验室中很大程度扩展了LMG95 的应用。如果有合适稳定的电压源, CE 测试的标准按照EN61000-3-2/-3/-11/-12 执行。

  CE 测试系统中的分析仪

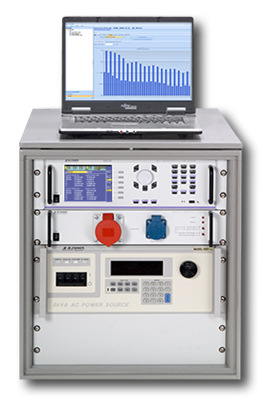

LMG95 被用作CE测试系统中的一个分析仪,来测试电气设备的谐波和闪变以及他们对供电线路的影响。
ZES ZIMMER 的CE-Test61k 测试系统通常和高精度功率分析仪LMG500-3 或者LMG95 一起使用,但是各部分也可以单独订购和使用,用户自己的电源也是非常容易集成的。



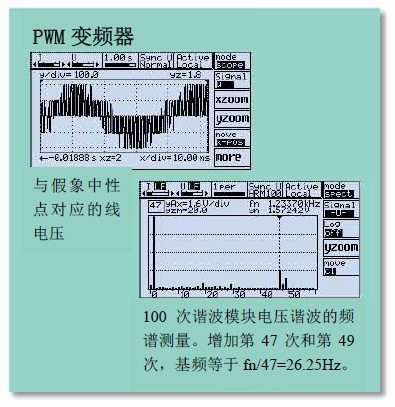

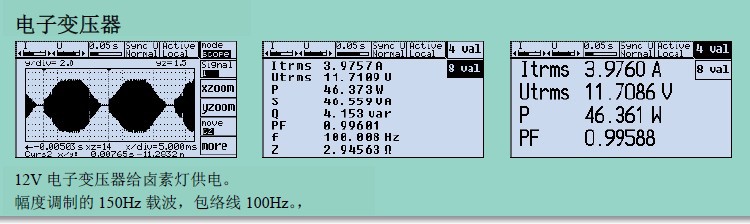

在时间和频率范围内实时显示

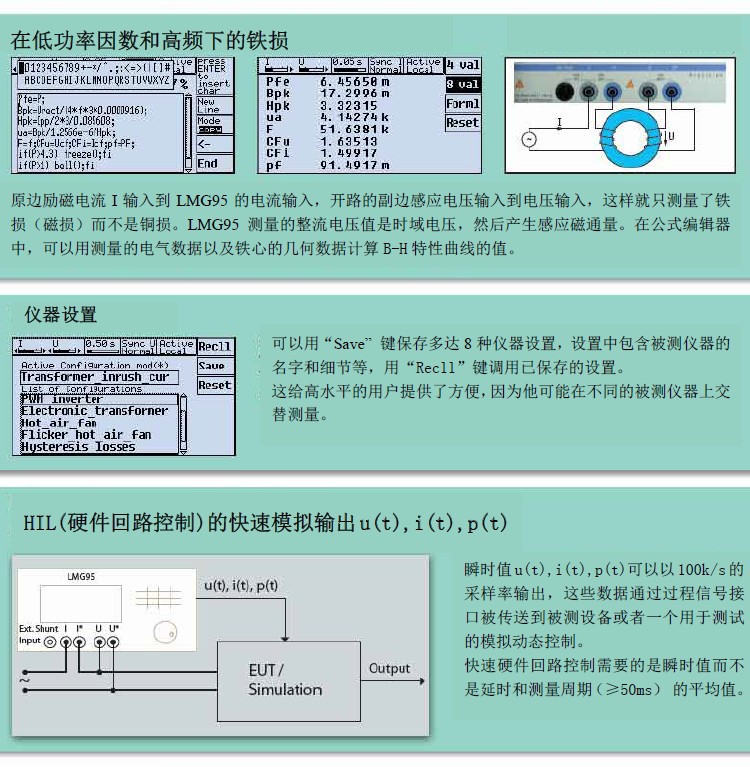

公式编辑器,仪器设置和快速模拟输出

能效

  待机功耗的限值
欧盟委员会 1275/2008 号法规定义了家用电器关机模式和待机模式功耗的限值,从2010 年1 月起它们的限制分别是1W 和2W,从2014 年起这些限值将分别被减到0.5W 和1W。
在负载为1 欧姆,电压为230V,可允许的功耗为0.5W 的情况下,流过的电流大约是2.2mA,0.5W2%的精度就是10mW 的误差,这样好像大部分功率分析仪是很容易实现的,但在实际中,待机电流有一个非常低的功率因数和波峰因数,假如功率因数是0.1,而这个值对于电冰箱和电脑显示器是非常普通的,那么电流就是上面例子的10 倍,而且测量范围也因为功率需要扩大。
由于整流器带滤波电容器,艺术级的“零瓦PC”的波峰因数可以达到6 或者更高,这些峰值叠加到容抗电流,是待机功耗的主要部分,这样测量范围必须增加另一个因数,在这个例子中,测量范围必须测量22mA 的电流,峰值为130mA。

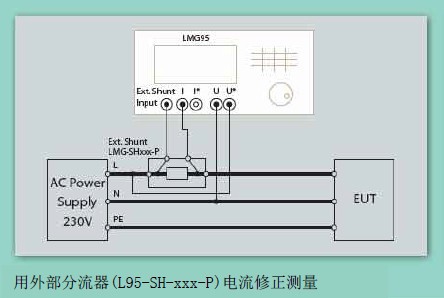

低功率因数和高峰值因数增加了测量误差,因此功率分析仪必须有0.03%的基本精度。 LMG95 满足要求。为了优化缩放比例,保护设备,ZES ZIMMER 建议用选配的外部分流器(L95-SH-xxx-P),对于小电流,用电流修正测量。更多的信息请看ZES ZIMMER应用资料#102“待机功耗和能效的测量”,应用资料可以在www.zes。。com中找到。ZES ZIMMER提供EN/IEC62301标准有关用于测量和传输数据的“CE-待机测试”软件,详情请咨询。

测量配件

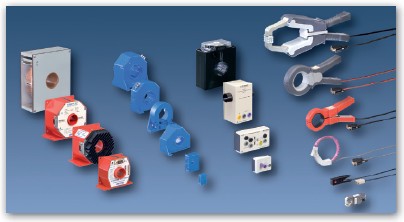

“N 型插头测量”电流传感器可以将电流范围扩展到5000A
高精度DC 0.02% DC...1MHz 0.8A...5000A
高精度AC 0.02% 15Hz...5kHz ...1500A
电流钳CT 0.15% 2Hz...50kHz 0.3A...3000A
宽带宽AC 0.25% 30Hz...1MHz 10A...1000A
低成本霍尔 0.3% DC...200kHz 0.3A...2000A
用于待机测量的分流器 0.15% DC...100kHz 0.15mA...1A
HF 带负载电阻的微分传感器用于几乎测量不到电流测量
技术参数,信息和选型指导在用户手册“ZES Sensors and
Accessories”中(可申请或在 www.zes。。com 上得到)

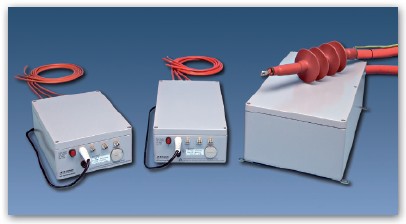

高精度高压分压器
高精度高压分压器可用于3/6/9/12/30kV,频率可以到300kHz, 0.05%,可忽略不计的相位误差,所以非常适合宽带宽功率测量。
1 通道HST 适用于单相电压
2 通道HST 适用于测量不稳定电压(不同测量)
3 通道HST 适用于三项系统(变频器)
铁路技术和中压系统的电能质量分析,黄褐色的表皮是通过绝 缘检测的,可以测量低至0.1Hz 的信号,适合带大过载电压的 户外应用。
