TH643X 多通道可编程线性源载一体电源 power supply的详细资料

TH643X 多通道可编程线性源载一体电源 power supply，型号有这几款分别是TH6434，TH6433，TH6432，TH6431。当前，我国在科技创新、科研、生产和质量检测等诸多领域都在加速前进，这些领域对电子设备的需求与标准也在不断提升。其中，电源和电子负载作为关键部件，其性能至关重要。要求电源具备快速响应和稳定性，而电子负载则需快速响应负载变化，并具备高精度控制能力。

TH643X系列多通道可编程线性源载一体电源在电子测试领域表现卓越，具备快速响应、高精度和高分辨率等特点，支持面板编程，满足多样化测试需求。其配套直流电子负载同样出色，高精度且功能多样。

TH643X系列操作简便，液晶屏显示效果直观明了，兼具桌上型和系统型特性，能够灵活应对生产现场迅速而高效的操作要求，同时满足实验室对高精度和高稳定性的严苛标准。

TH6430系列多通道可编程线性源载一体电源具有极快的电压上升速度，并具有超高的精度和分辨率，支持面板编程；直流电子负载具有高精度及多种测试功能，性能优越。

该系列仪器采用液晶屏显示，显示明了，操作菜单化，快捷方便，还配有多种通信接口，兼具桌上型和系统型的特性，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。

• 快速选型

  型号

  TH6434

  TH6433

  TH6432

  TH6431

  输出

  4

  3

  2

  1

  电源模式

  通道

  CH1

  CH2

  CH3

  CH4

  CH1

  CH2

  CH3（USB口）

  CH1

  CH2

  CH1

  输出

  电压

  0-32V

  0-32V

  0-5V

  0-15V

  0-32V

  0-32V

  1.8V/2.5V/3.3V/5.0V

  0-32V

  0-32V

  0-32V

  电流

  0-3A

  0-3A

  0-1A

  0-1A

  0-3A

  0-3A

  0-3A

  0-3A

  0-3A

  0-6A

  负载模式

  通道

  2

  2

  2

  1

  CC

  0-3A

  ------

  0-3A

  ------

  ·0-3A

  0-3A

  CV

  1-32V

  ------

  1-32V

  ------

  1-32V

  1-32V

  CR

  1-1000Ω

  ------

  1-1000Ω

  ------

  1-1000Ω

  1-1000Ω

  CP

  0-50W

  ------

  0-50W

  ------

  0-50W

  0-100W




• 应用

• ●    研发和设计验证通用测试

  ●    生产线工作台常规测试、维修

  ●    自动化设备集成测试

  ●    教学实验室

• 技术参数

• 功能特点

  A. 线性程控输出设计




  TH6430系列多通道可编程线性源载一体电源均为线性程控输出设计，线性电源最大的优点是高精度、高稳定性、低纹波、低噪声，适用于需要稳定且纹波小的场合如测试工作台、集成系统等；也适用于老化等需要长时间工作的场合。




  B. 多通道输出

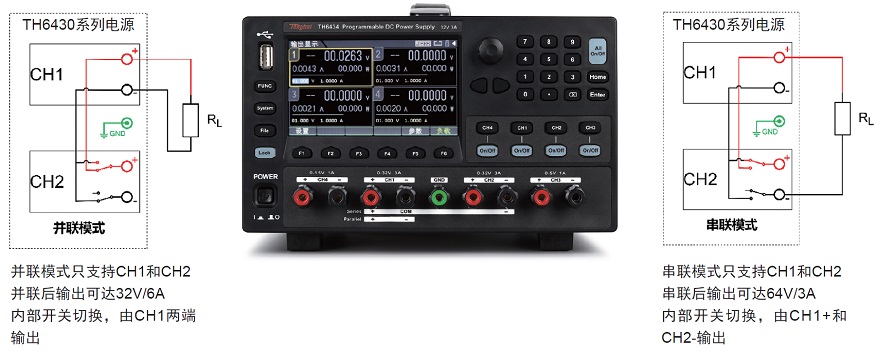

  TH6430系列多通道可编程线性源载一体电源支持3/4通道输出，通道1、通道2之间支持串联、并联输出，以增加电压或电流。

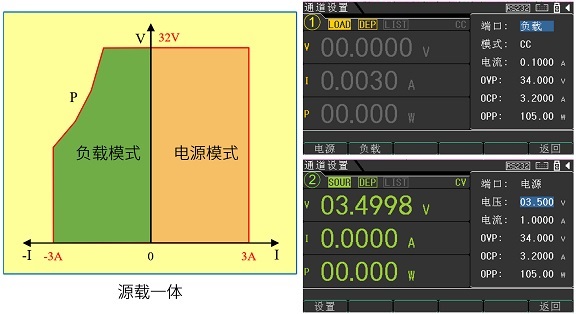

  C. 源载一体，CH1和CH2支持负载模式

  支持2路（CH1、CH2）负载输入，负载模式支持CC、CV、CR、CP操作模式，负载模式输入功率最大50W，负载模式同时支持OCP、OVP、OPP三种保护模式。







  D. 序列功能

  用户可自行编辑特定波形，每个测试序列支持100个步骤，循环次数为1-100或无限；


  CH1、CH2支持序列功能，测试序列支持电源模式输出和负载模式输入。

  自定义序列


  支持列表模板，内置了正弦波、三角波、阶梯波、指数、对数等波形模板，具体变化参数、最大最小值、步数、周期、上下降方向等均可自定义。列表模板

  设置好的列表支持仪器内部存储和调用







  E. 通道顺序输出功能

  仪器支持多个通道顺序输出，可针对每个通道设置不同延时启动时间、延时关闭时间以及工作时间，可根据需要灵活设置上述时间以达到顺序输出目的。每个时间最小可设置0.1s






  F. 输出记录功能

  仪器支持将每个通道实际输出过程中的电压、电流数据实际记录至USB存储设备






  G. 丰富的接口

  仪器标配了比较齐全的接口，其中USB HOST接口支持USB-CDC和USB-TMC协议。波特率设置为9600。



  编程协议支持SCPI指令集。

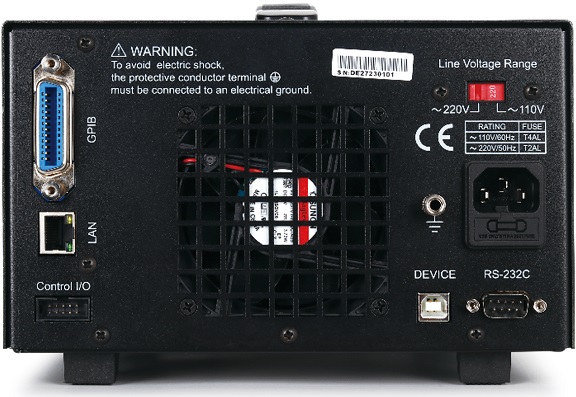

  H. 外部控制I/O口

  仪器后面板有5组独立I/O口

  输入控制功能可根据外部信号控制仪器执行功能，信号输入方式、相应功能、通道、功能选择（CC、CV、CR、CP）等均可编程。


  输出控制控制功能可根据设定通道的电压、电流或功率，达到条件时触发输出，输出信号方式可编程设定。





  技术参数

  型号		TH6434				TH6433			TH6432		TH6431
  通道		CH1	CH2	CH3	CH4	CH1	CH2	CH3（USB口）	CH1	CH2	CH1
  电源模式
  额定输出 (0℃-40℃)	电压	0-32V		0-5V	0-15V	0-32V		1.8V/2.5V/3.3V/5.0V	0-32V		0-32V
  	电流	0-3A		0-1A	0-1A	0-3A		0-3A	0-3A		0-6A
  串联	电压	0-64V		------		0-64V		------	0-64V		------
  	电流	0-3A		------		0-3A		------	0-3A		------
  并联	电压	0-32V		------		0-32V		------	0-32V		------
  	电流	0-6A		------		0-6A		------	0-6A		------
  负载调整率	电压	0.006%+3mV
  	电流	0.01%+3mA
  电源调整率	电压	0.006%+3mV
  	电流	0.01%+3mA
  串联调整率	线性	0.01%+5mV
  	负载	100mV
  并联调整率	线性	0.01%+3mV
  	负载	0.01%+3mV
  设定分辨率	电压	1mV
  	电流	0.1mA
  回读分辨率	电压	0.1mV
  	电流	0.1mA
  精度 (25℃±5℃)	电压	0.03%+10mV
  	电流	0.3%+10mA
  纹波和噪声 (20Hz-20MHz)	电压	1mVrms
  	电流	2mArms
  恢复时间		50μs（50%-100% LOAD) 恢复到75mv以内的时间）
  负载模式
  CC	范围	0-3A		------		0-3A		------	0-3A		0-3A
  	分辨率	1mA		------		1mA		------	1mA		1mA
  CV	范围	1-32V		------		1-32V		------	1-32V		1-32V
  	分辨率	10mV		------		10mV		------	10mV		10mV
  CR	范围	1-1000Ω		------		1-1000Ω		------	1-1000Ω		1-1000Ω
  	分辨率	1Ω		------		1Ω		------	1Ω		1Ω
  CW	范围	0-50W		------		0-50W		------	0-50W		0-100W
  	分辨率	0.01W		------		0.01W		------	0.01W		0.01W
  其他指标
  序列（LIST） 仅CH1和CH2	数量	100组
  	模板	正弦波、三角波、阶梯、指数、对数、自定义
  	循环	001-100，无限
  延时输出	通道	CH1、CH2、CH3、CH4
  	启动	0.1-100s，输出启动前延时
  	关闭	0.1-100s，输出关闭前延时
  	定时	0.1s~360000s输出工作时长
  数据记录	通道	CH1、CH2、CH3、CH4
  	间隔	0.1-100s
  	组数	100-1000
  	方式	单次、连续
  存储	内部	10组设置文件
  	外部	支持U盘，存储设置文件及记录数据
  接口及协议	接口	RS232C、USB HOST、USB DEVICE、LAN、GPIB、Control I/O
  	协议	SCPI
  工作环境	温度	0℃- 40℃
  	湿度	≤75%RH（工作），≤85%RH（储存）
  供电	电压	110/220V（±10%）
  	频率	50Hz/60Hz
  	功耗	≤130VA
  外形尺寸（W*H*D）mm		215*125*290
  重量		约8kg

我们供应TH6433 多通道可编程线性源载一体电源，欢迎来电咨询。
