Fluke 724系列 多功能温度校准器的详细资料

Fluke724系列多功能温度校准仪是美国福禄克（Fluke）公司推出的手持式计量设备，专为工业现场校准和实验室精准测量设计，涵盖724、725、726三个型号，其中724作为核心温度校准型号，聚焦热电偶（TC）和铂电阻（RTD）的测量与输出功能，同时兼容直流电压、电流、电阻等电参数检测，是自动化控制、电力电子、计量检测等领域的关键工具。该系列校准仪符合IEC61010-1、ANSI/ISAS82.01-1994等国际安全与计量标准，依据《Fluke724/725/726校准手册》（PN667581）的严格规范生产，具备三年产品质保和90天配件保修，其测量精度经过出厂校准验证，在-10℃至55℃工作温度范围内保持稳定性能，成为全球工业界认可的高精度温度校准解决方案。

产品核心特性与技术参数

（一）核心功能定位

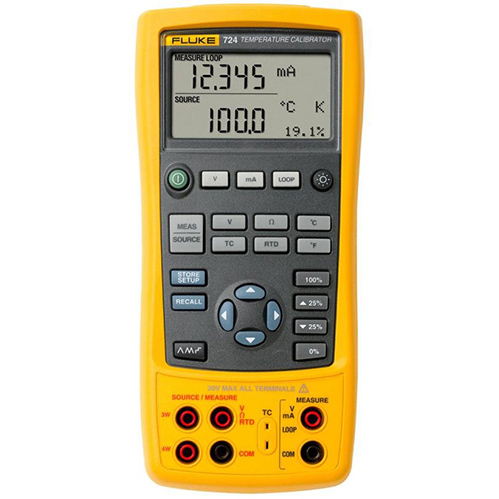

Fluke724采用双显示屏设计，上部显示屏专注电压（0-30V）和电流（0-24mA）测量，下部显示屏支持温度、电阻、毫伏等参数的测量与输出，实现“一机多用”的现场校准需求。其核心优势包括：支持8组设备设定存储与恢复，配备24V回路电源（最大输出22mA，短路保护），可直接为现场变送器供电并测量；支持手动步进和自动斜率输出模式，能模拟温度传感器的连续信号变化，满足变送器校准的动态测试需求；机身采用便携式设计，尺寸仅96×200×47mm，重量650g，使用4节AA碱性电池供电，续航能力适配长时间现场作业。

（二）关键技术参数表
基于《Fluke724校准手册》的规格说明，核心技术参数整理如下：

核心测试原理

Fluke724的温度测量与输出功能基于两种经典传感原理，结合现代电子技术实现高精度校准，其核心原理如下：
（一）热电偶测试原理
热电偶的测量与模拟基于塞贝克效应：两种不同成分的金属导体（如J型热电偶的铁-康铜）构成闭合回路时，若两个接点处于不同温度环境（测量端与冷端），回路中会产生与温度差成正比的热电势（毫伏级信号）。Fluke724通过内置高精度毫伏表测量该热电势，再依据ITS-90国际温标对应的热电势-温度转换曲线，反推出测量端温度。
关键技术亮点在于冷端补偿（CJC）：热电偶的冷端（与校准仪连接的端子）温度直接影响热电势测量精度，724内置温度传感器实时检测冷端环境温度，自动计算补偿电势并叠加到测量值中，确保在-10℃至55℃环境温度范围内，冷端补偿误差≤0.05℃/℃。例如，当冷端温度为25℃时，校准仪会自动补偿该温度对应的热电势，使测量结果等效于冷端处于0℃的标准条件，无需额外冰水浴校准冷端。
在输出模式下，校准仪通过高精度数模转换器（DAC）生成与目标温度对应的热电势信号，例如模拟J型热电偶在100℃时的热电势（约5.268mV），直接输出至被校准的温度变送器，验证其转换精度。
（二）RTD测试原理
RTD（电阻式温度检测器）的测量与模拟基于金属电阻的温度系数效应：铂、镍等金属的电阻值随温度升高呈线性增长（如Pt100的温度系数α=0.00385Ω/℃），通过测量电阻值即可推算温度。
Fluke724采用恒流激励法实现RTD测量：向RTD施加稳定的恒定电流（0.05-0.8mA，因型号而异），测量其两端电压降，通过欧姆定律计算电阻值，再依据ITS-90温标对应的电阻-温度曲线转换为温度值。为减少导线电阻影响，仪器支持2线、3线、4线三种接线方式：2线方式适用于短距离、低精度场景（忽略导线电阻）；3线方式通过对称导线补偿回路抵消导线电阻影响，是工业现场最常用方式；4线方式采用单独的激励线和测量线，完全消除导线电阻干扰，精度最高，适用于实验室高精度校准。
在输出模式下，校准仪通过精密电阻网络模拟RTD的电阻值，例如模拟Pt100在0℃时的标准电阻（100Ω）、100℃时的电阻（138.5Ω），为被校准设备提供标准电阻信号，验证其温度转换准确性。
（三）电参数测量原理
电压、电流等电参数测量基于高精度ADC转换技术：仪器内置24位Σ-Δ型模数转换器，配合低噪声运算放大器和屏蔽电路，减少电磁干扰对测量的影响。电压测量采用高输入阻抗（≥10MΩ）设计，避免负载效应；电流测量通过内置精密分流电阻（如24mA量程对应分流电阻100Ω）将电流转换为电压信号，再进行ADC采样，确保测量精度。

关键操作流程与校准规范

（一）基础测量操作流程
热电偶测量：将热电偶通过专用微型插头接入仪器TC端子，确保极性正确（正极接红色端子）；按“TC”键选择热电偶类型（如J型），按“℃/℉”键切换温度单位；等待1分钟让冷端温度稳定后，上部显示屏显示测量电流（若启用回路电源），下部显示屏显示测量温度。
RTD测量：根据接线方式（如3线）将RTD导线接入“SOURCE/MEASUREΩ”端子和3线测量端子；按“RTD”键选择RTD类型（如Pt100-385），按箭头键切换接线方式；仪器自动施加激励电流，下部显示屏显示测量温度。
变送器校准：启用回路电源（按“LOOP”键），为变送器供电；通过下部显示屏输出模拟温度信号（如设定0%对应0℃，100%对应200℃）；按“25%”键步进调整输出，观察上部显示屏的变送器电流反馈，验证其线性度和精度。
（二）校准调整规范
根据《Fluke724校准手册》要求，仪器需每年进行一次校准，校准需使用Fluke5520A多功能校准仪（标准设备）和Fluke8508A高精度数字万用表。校准流程如下：
准备工作：将仪器置于18-28℃稳定环境，预热5分钟；通过724/725校准电缆（PN1556747）连接至PC串口，设置通信参数（9600波特率、8数据位、1停止位、无校验）。
进入校准模式：关闭仪器，按住“0%”键开机，输入校准密码（724密码为427），进入校准菜单。

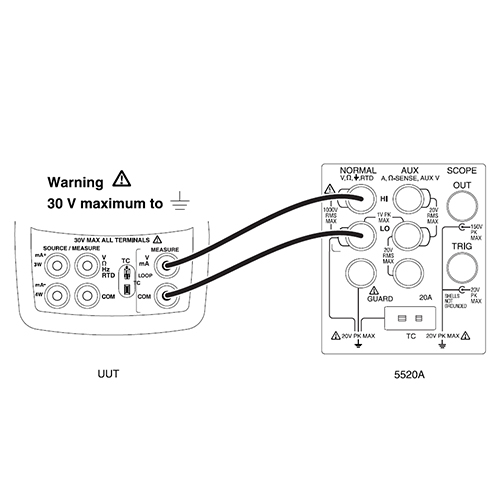

分项校准：依次校准电压输入/输出、电流输入/输出、毫伏输入/输出、热电偶、RTD等功能。例如，校准热电偶测量时，通过Fluke5520A输出标准热电势（如J型100℃对应的5.268mV），仪器自动调整内部校准系数，确保测量误差在允许范围内。
校准验证：校准完成后，通过性能测试验证精度，例如测量15.00Ω标准电阻，确保读数在14.90-15.10Ω范围内；测量4.000mA标准电流，读数需在3.997-4.003mA范围内。

维护与安全规范

（一）日常维护要点

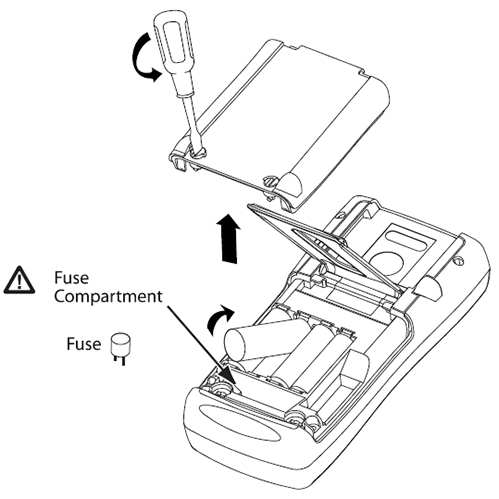

电池更换：当显示屏出现低电池指示灯（B）时，需及时更换电池。更换步骤：关闭仪器，拆除测试导线，用一字螺丝刀逆时针旋转电池门螺丝1/4圈，取出旧电池，按极性标记安装4节新AA碱性电池，切勿混合新旧电池。
清洁与保养：仪器外壳需用湿布或温和洗涤剂擦拭，禁止使用芳香烃、氯代溶剂等腐蚀性清洁剂；测试端子需定期检查，避免灰尘堆积影响接触性能；长期不使用时，需取出电池，置于-20℃至70℃干燥环境储存。
保险丝更换：仅724V2.x及以下版本配备可更换保险丝（3个0.2A250V插座式保险丝），若测量功能失效，可通过电池盒下方的保险丝仓检查，用万用表测量保险丝电阻，若＞10Ω则需更换同规格保险丝。
（二）安全操作规范
根据《Fluke724系列安全须知》，操作时需遵守以下规范：
禁止在端子间或端子与地之间施加超过30V的电压，避免过压损坏；
测试导线插入电流端子时，切勿接触电压源，防止短路或电击；
接线时先连接公共端（COM），拆线时先拆除带电导线；
禁止在爆炸性气体、蒸汽或灰尘环境中使用仪器；

测量电压＞30VAC或60VDC时，需佩戴绝缘手套，保持手指在探针护指装置后方。

Fluke724系列多功能温度校准仪凭借精准的测量原理、丰富的功能配置和可靠的工业设计，成为温度校准领域的标杆产品。其基于塞贝克效应和电阻温度系数的核心测试原理，结合冷端补偿、多线制接线等技术优化，确保了在复杂工业环境中的测量精度；双显示屏设计、回路电源集成、存储与斜率输出等功能，极大提升了现场校准的效率和便捷性。该仪器严格遵循国际标准和福禄克的质量管控体系，三年质保和完善的校准流程进一步保障了其计量可靠性。无论是工业生产线的设备校准、实验室的精准检测，还是现场维护的应急测量，Fluke724都能提供稳定、准确的测量数据支持，为行业质量控制、效率提升和安全运行奠定坚实基础，是现代工业计量领域不可或缺的核心工具。
