Briskheat ACR4-DB240KIT 热补仪的详细资料

在航空航天、汽车制造、电子封装等领域，复合材料的固化成型与损伤修补对温度和真空环境的精准控制要求极高。Briskheat ACR4-DB240KIT热补仪作为一体化的温度与真空控制系统，凭借双区独立控制、精准参数调节、完善的数据管理等核心优势，成为复合材料树脂固化、预浸料处理、胶粘剂粘接等作业的关键设备。该热补仪集成加热、真空、监测、数据记录等多重功能，支持单区或双区同步作业，适配实验室研发与现场维修等多元场景。本文将结合权威技术资料，从仪器概述、测试原理、核心性能、应用适配等方面展开分析，全面呈现Briskheat ACR4-DB240KIT热补仪的技术特点与实用价值。

仪器整体概述

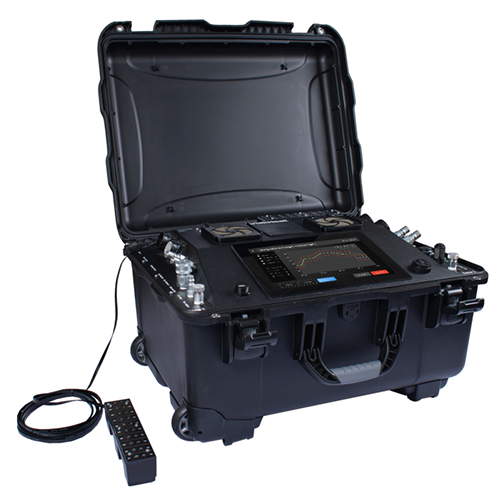

Briskheat ACR4-DB240KIT热补仪是一款集成化的复合材质处理设备，采用“温度-真空”协同控制设计，可实现复合材料的脱泡、固化及金属粘接修补等作业。仪器整体为便携式自包含系统，无需额外配套设备即可独立运行，极大提升了现场作业的灵活性。其标准配置涵盖热补仪主机、附件存储箱，附件包括2根10英尺输入电源线、2根5英尺加热器输出电源线、20根6英尺Type-J热电偶（带标准插头）、4根10英尺真空软管、4个真空袋穿通连接器、2卷备用打印纸及操作手册，可选配不同尺寸的加热毯套件（10×10英寸、12×12英寸、16×16英寸），满足不同作业面积需求。

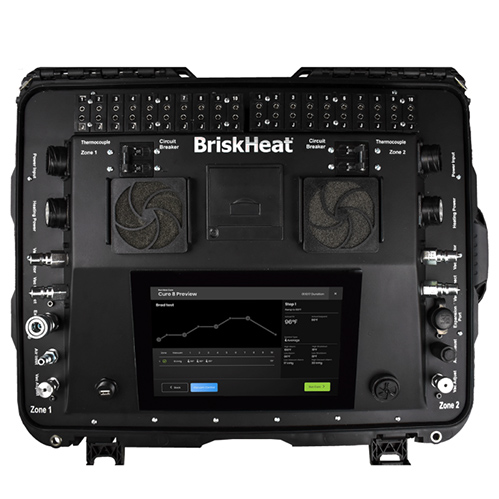

从面板布局来看，Briskheat ACR4-DB240KIT热补仪的操作区域设计直观高效。主机配备10.1英寸全彩色触摸屏，作为核心操作界面，可实现配方编辑、参数监控、数据查看等所有功能指令输入；面板集成打印机、断路器开关、Type-J热电偶输入接口、电源输入插座、加热器输出插座、真空及真空监测接口、外部空气与真空接口等关键组件，其中双区独立的控制接口（每区对应独立的热电偶输入、加热器输出、真空调节）支持单区或双区同步作业，适配不同作业需求。此外，仪器还设有USB数据端口、未来扩展端口及文丘里排气口，为数据传输、功能升级预留了充足空间。
在环境适应性方面，Briskheat ACR4-DB240KIT热补仪的操作温度范围为5°C至40°C，存储温度范围为-20°C至60°C，可在海拔2000米以内的干燥环境中稳定运行，相对湿度最高支持80%（31°C以下），符合工业现场与实验室的常规环境条件。其电源输入兼容100-130VAC与200-240VAC两种电压规格，频率为50/60Hz，每区最大电流30安培，最大输出功率为240VAC单相，可适配不同地区的电网标准，具备广泛的适用性。

核心测试原理

Briskheat ACR4-DB240KIT热补仪的核心测试原理是通过“温度精准调控+真空环境维持”的协同机制，模拟复合材料固化或损伤修补所需的理想环境，确保材料内部无气泡、粘接牢固、性能稳定。其测试过程主要基于以下三大核心原理展开：
（一）温度控制原理
仪器采用闭环反馈控制逻辑，通过Type-J热电偶实时采集加热区域的实际温度（过程变量PV），并与预设的目标温度（设定值SP）进行比对。每区支持最多10个热电偶输入，用户可根据作业需求将热电偶设置为“控制与监测”“仅监测”或“未使用”三种模式，其中“控制与监测”模式下的热电偶数据将参与温度调节计算。系统提供三种PID控制选项：平均值控制（取所有控制型热电偶数据的平均值）、最低值控制（以最低温度值为调节基准）、最高值控制（以最高温度值为调节基准），用户可根据材料特性选择适配的控制策略。
加热源（如加热毯、加热灯等）根据温度偏差自动调整输出功率，实现升温、恒温、降温的精准控制。升温阶段按预设的升温速率（可自定义或选择最大速率）逐步接近目标温度；恒温阶段通过微调加热功率维持温度稳定，偏差控制在±1.7°C（±3.0°F）以内；降温阶段可通过自然冷却或可控冷却模式，确保材料在安全温度区间内完成相变，避免因温差过大导致开裂或性能衰减。
（二）真空控制原理
真空系统是保障复合材料固化质量的关键，其核心作用是排出材料内部及粘接界面的空气，防止气泡产生。Briskheat ACR4-DB240KIT热补仪提供三种真空源选择：内置电动真空泵、内置真空文丘里装置、外部真空源，用户可根据作业场景灵活切换。内置电动真空泵的流量为0.26scfm，真空文丘里装置（需外接压缩空气）的流量为3.2scfm，外部真空源可通过专用接口连接，满足不同真空抽取速率需求。
真空压力的控制通过手动调节阀门实现，每区独立可调，调节范围为27-28inHg（13.26-13.75PSI），精度为±1.0inHg。真空监测接口通过专用软管连接至真空袋的另一端，实时反馈实际真空压力，当压力偏离预设报警阈值（低真空报警或高真空报警）时，系统将触发声光报警，提醒用户及时处理，避免因真空失效影响作业质量。
（三）协同工作流程
Briskheat ACR4-DB240KIT热补仪的测试过程以“配方”为核心驱动，完整协同流程如下：1.用户根据材料要求创建配方，设定升温速率、目标温度、恒温时间、降温策略、真空压力范围、报警阈值等参数；2.连接加热源、热电偶及真空软管，将热电偶固定在材料关键监测点，确保温度采集精准；3.启动作业后，系统同时启动加热与真空抽取，按配方设定的升温速率提升温度，同步维持真空压力稳定；4.进入恒温阶段后，系统持续监测温度与真空数据，通过闭环控制微调加热功率与真空阀门，确保参数稳定在设定范围内；5.作业完成后，系统自动记录全程数据，可通过打印机输出报告或通过USB导出CSV格式数据，实现全程可追溯。

核心技术参数与性能解析

Briskheat ACR4-DB240KIT热补仪的性能优势源于其精准的参数控制与完善的功能设计，以下为其核心技术参数汇总及关键性能解析：

（一）温度控制性能
Briskheat ACR4-DB240KIT热补仪的温度控制范围覆盖室温至760°C，能够满足绝大多数复合材料（如环氧树脂、碳纤维预浸料、高温胶粘剂等）的固化温度需求。其±1.7°C的温度精度确保了材料在固化过程中温度偏差控制在合理范围内，避免因局部过热或温度不足导致的性能缺陷。双区独立控制设计是该仪器的核心亮点之一，两个区域可分别设置不同的温度参数，支持同步作业或差异化作业，例如在大型部件修补中，可针对损伤区域与周边辅助区域设置不同的温度曲线，既保证修补质量，又避免对非损伤区域造成影响。
此外，仪器支持自定义升温速率与恒温时间，用户可根据材料的热传导特性设置合理的参数，例如对热敏感性材料采用缓慢升温模式，减少热应力产生；对需要充分反应的材料延长恒温时间，确保固化完全。热电偶的灵活配置（每区10个输入）允许用户在材料关键位置布置多个监测点，全面掌握温度分布情况，提升作业的均匀性与可靠性。
（二）真空系统性能
真空系统的稳定性直接影响复合材料的内部质量，Briskheat ACR4-DB240KIT热补仪提供的27-28inHg高真空环境，能够有效排出材料内部及粘接界面的空气，减少气泡与孔隙，提升材料的致密性与粘接强度。三种真空源选择使其适配不同作业场景：内置电动真空泵适合无压缩空气的现场作业，真空文丘里装置适合对抽取速率要求较高的场景，外部真空源则可满足特殊真空压力需求。
每区独立的真空调节阀门与监测接口，确保双区作业时真空压力互不干扰，参数控制精准。真空偏差报警功能可实时监测压力变化，当压力低于低真空阈值或高于高真空阈值时，系统立即触发声光报警，同时记录报警时间与数值，便于用户追溯问题原因。真空软管与穿通连接器采用自密封设计，支持单手快速插拔，既保证了真空密封性，又提升了操作便捷性。
（三）操作与数据管理能力
Briskheat ACR4-DB240KIT热补仪的10.1英寸全彩色触摸屏操作界面直观易懂，支持英文、中文、法语、德语等多种语言切换，适配不同地区用户的操作习惯。系统的配方管理功能强大，用户可创建、编辑、删除配方，也可通过USB接口导入/导出配方文件，方便不同设备间的参数共享。配方参数涵盖升温速率、目标温度、恒温时间、报警阈值等所有关键指标，且支持密码保护，防止未授权修改。
数据记录与追溯功能满足合规性要求，仪器可自动记录每次作业的全程数据（温度、真空压力、时间等），存储最多60条历史记录，数据可通过打印机实时打印或通过USB导出为CSV格式，便于后续分析与报告生成。作业过程中，触摸屏可实时显示温度曲线、真空压力曲线、作业进度等信息，用户还可通过“查看图表”功能放大或拖动曲线，直观掌握参数变化趋势。

关键功能与应用适配

（一）核心功能亮点
双区协同作业：支持单区独立作业或双区同步作业，双区作业时可运行相同配方，确保大面积作业的均匀性；也可分别设置不同配方，满足复杂部件的差异化需求。作业过程中，用户可在触摸屏上自由切换两个区域的监测界面，实时掌握各自的参数状态。
灵活的热源适配：仪器兼容加热毯、加热灯、热风枪等多种加热源，用户可根据作业面积、材料类型选择合适的热源。系统内置热源测试功能，连接热源后可自动检测其电阻值是否在±20%公差范围内，避免因热源故障导致的作业失败。
完善的报警机制：除温度与真空偏差报警外，仪器还具备传感器断开报警功能，当控制型热电偶断开或未连接时，系统将在5秒内触发停机报警，防止因温度失控造成材料损坏或安全风险。报警信息将同步记录在历史数据中，便于后续排查。
软件升级与扩展：支持通过USB接口进行软件更新，用户可从Briskheat官方渠道下载升级文件，提升仪器功能或修复已知问题。面板预留的未来扩展端口为后续功能升级（如远程控制、多设备联动等）提供了可能，延长了仪器的使用寿命。
（二）典型应用场景
Briskheat ACR4-DB240KIT热补仪的一体化设计与精准控制能力，使其在多个领域具有广泛应用：
航空航天领域：用于飞机机身、机翼等碳纤维复合材料部件的损伤修补，通过精准的温度与真空控制，确保修补区域与原部件性能一致，满足航空级质量要求。
汽车制造领域：适配新能源汽车电池包密封胶固化、车身复合材料部件粘接等作业，提升部件的密封性与结构强度，保障行车安全。
电子封装领域：用于半导体器件、电子模块的高温固化与粘接，精确控制温度曲线，避免电子元件因过热损坏，提升产品可靠性。
实验室研发领域：为复合材料配方研发提供稳定的固化环境，可通过调整温度、真空、时间等参数，研究不同条件对材料性能的影响，加速研发进程。

维护与合规性保障

Briskheat ACR4-DB240KIT热补仪的维护设计简洁高效，日常清洁仅需用湿布蘸取温和洗涤剂擦拭外部表面，避免水渗入设备内部即可。仪器的易损部件（如热电偶、真空软管、打印机纸）均为标准化配件，更换方便，且Briskheat提供完善的备件供应服务。根据官方warranty信息，仪器享有36个月的原厂保修服务，期间若因产品质量问题导致故障，可享受免费维修或部件更换服务。

在合规性方面，仪器符合PollutionDegree2污染等级标准，适用于常规工业环境；其电气接线设计遵循NECArticle427标准，用户需确保接地保护与电路保护装置合规，建议配备漏电保护断路器，提升使用安全性。历史数据记录与报告功能满足ISO等标准对过程可追溯性的要求，便于用户通过质量审核。

Briskheat ACR4-DB240KIT热补仪以“温度-真空”协同控制为核心，整合了精准调控、灵活操作、数据追溯等多重优势，为复合材料固化与损伤修补提供了一体化解决方案。其双区独立控制、多真空源适配、完善的报警机制等设计，既满足了实验室研发的精细化需求，又适配了工业现场的便捷性要求；精准的参数控制与全程数据记录，确保了作业质量的稳定性与可追溯性。在航空航天、汽车制造、电子封装等对材料性能要求严苛的领域，Briskheat ACR4-DB240KIT热补仪能够有效提升作业效率、降低质量风险，为相关行业的技术升级与质量保障提供有力支撑。随着复合材料应用的不断普及，该热补仪凭借其强大的适配能力与可靠的性能表现，有望在更多领域发挥重要作用，成为复合材料加工与维修的核心设备。
