致新精密ZX8526LCR数字电桥
致新精密ZX8526LCR数字电桥产品简介关键词:ZX8526数字电桥 LCR数字电桥 专业生产供应数字电桥 高速LCR测量仪 ZX8526系列数字LCR电桥是业界*采用800*480超大彩色显示屏幕的新一代阻抗测试仪器,ZX8526数字电桥0.1%(千分之一)的基本精度、20Hz～5MkHz的频率范围,适合一般要求高频电感,换能器的测试,几乎可以满足元件与材料的一切测量要求
致新精密ZX8526LCR数字电桥的详细资料

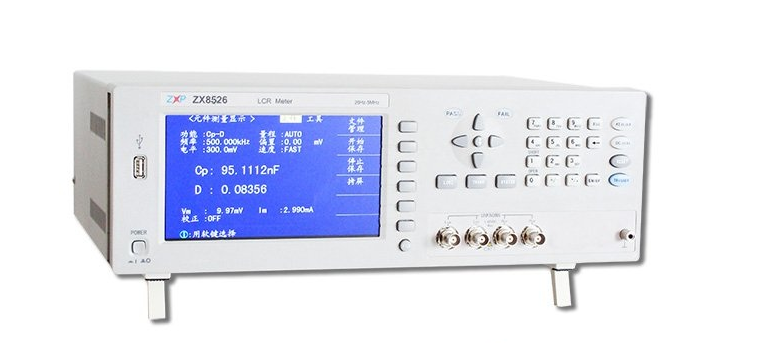

致新精密ZX8526LCR数字电桥
关键词:ZX8526数字电桥 LCR数字电桥 专业生产供应数字电桥 高速LCR测量仪 ZX8526系列数字LCR电桥是业界*采用800*480超大彩色显示屏幕的新一代阻抗测试仪器,ZX8526数字电桥0.1%(千分之一)的基本精度、20Hz～5MkHz的频率范围,适合一般要求高频电感,换能器的测试,几乎可以满足元件与材料的一切测量要求
关键词:ZX8526数字电桥 LCR数字电桥 专业生产供应数字电桥 高速LCR测量仪
电桥的概念:用比较法测量各种量(如电阻、电容、电感等)的仪器。zui简单的是由四个支路组成的电路。各支路称为电桥的“臂”。如图电路中有一电阻为未知(R2),一对角线中接入直流电源U,另一对角线接入检流计G。可以通过调节各已知电阻的值使G中无电流通过,则电桥平衡,未知电阻R2=R1·R4/R3。
为什么叫LCR 数字电桥?

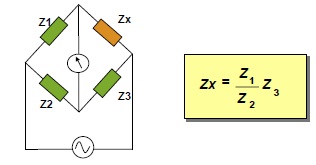

答:L:电感(为了纪念物理学家Heinrich Lenz),C:电容(Capacitor),R:电阻(Resistance),LCR数字电桥就是能够测量电感,电容,电阻,阻抗的仪器,这是一个传统习惯的说法,zui早的阻抗测量用的是真正的电桥方法,如下图:
随着现代模拟和数字技术的发展,早已经淘汰了这种测量方法,但LCR电桥的叫法一直沿用至今。如果是使用了微处理器的LCR电桥则叫LCR数字电桥。一般用户又称这些为:LCR测试仪、LCR电桥、LCR表、数字电桥、LCR Meter等等。
公司的LCR数字电桥有: ZX8528,ZX8526,ZX8519,ZX8518,ZX8517,ZX8516,ZX8510,ZX8511D,ZX2811D等等系列。
另外,电容测试仪和电感测试仪实际上是LCR数字电桥的变种,其根本原理与电桥是一样的。
关键词:ZX8526数字电桥 LCR数字电桥 专业生产供应数字电桥 高速LCR测量仪
ZX8526系列数字LCR电桥是业界*采用800*480超大彩色显示屏幕的新一代阻抗测试仪器,ZX8526数字电桥0.1%(千分之一)的基本精度、20Hz～5MkHz的频率范围,适合一般要求高频电感,换能器的测试,几乎可以满足元件与材料的一切测量要求
ZX8526数字电桥 性能特点
■高速LCR测试仪,可适用于高速测试系统
■0.1%测试精度,测量速度快(100次/秒)
■可提供10ms/次的测试速,用于高速分选设备
■10ΩCC、25Ω、50Ω、100Ω、10/100Ω输出阻抗
■与品牌厂家LCR电桥测试数据可比性高(HP、WK)
■键盘锁定功能,掉电数据保护功能
■图形扫描功能,开路、短路、负载校正功能
■简体中文、英文操作语言
■进行测试数据、测试条件保存(U盘或内部)
■阻抗的频响特性扫描功能、分析功能
■支持U盘升级,向用户提供操作体验
■提供内部直流偏压-5V～+5V
■测试电压、电流自动平衡调整功能(ALC)
■仪器内部50组,U盘500组测试文件,可随时调用
■U盘可支持格式FAT16、FAT32文件系统
■丰富的接口,RS232、UsbTMC、UsbCDC、Handler、GPIB、LAN
■仪器内部可以选择上下沿(↑或↓)进行触发
■仪器后面板有BNC触发,快速实现外部脚踏开关连接
■符合LXI标准,快速实现测试系统组建
| 测试频率 | ZX8526 | 20Hz—5MHz,分辨率1mHz | |
| ZX8526A | 20Hz—2MHz,分辨率1mHz | ||
| 测试参数 | C、L、X、B、R、G、D、Q、ESR、Rp、DCR、θ、|Z|、|Y|、TURN、P | ||
| 基本准确度 | 0.1%,以精度表为准 | ||
| 测试速度 | 快速:100次/秒、中速20次/秒、慢速6次/秒 | ||
| 量程方式 | 自动、保持 | ||
| 触发方式 | 内部、手动、自动、外部、总线 | ||
| 测试信号电平 | 0.005-5Vrms(具体以说明书为准) | ||
| 信号源输出阻抗 | 10ΩCC、25Ω、50Ω、100Ω、10/100Ω | ||
| 校准功能 | 开路/短路,全频清零、点频清零 | ||
| 显示范围 | |Z|,R,X | 0.1 mΩ — 99.999MΩ | |
| |Y|,G,B | 0.0001uS—99.999MΩ | ||
| C | 0.0001pF—9.9999F | ||
| D | 0.0001—9.9999 | ||
| DCR | 0.1mΩ-99.999MΩ | ||
| L | 0.0001uH-99999.9H | ||
| Q | 0.01-9999.9 | ||
| Θ(RAD) | -6.2832 | ||
| Θ(DEG) | -179.99 o -179.99o | ||
| Δ% | -1.99998 | ||
| 等效电路 | 串联、并联 | ||
| 内部直流偏置电压 | -5V～+5V | ||
| 比较器 | 十档分选,BIN0～BIN9、NG、AUX | ||
| PASS、HI、LOW(PASS/FAIL LED显示) | |||
| 接口 | GPIB(选件) | ||
| RS232C、UsbHost、UsbTMC、UsbCDC、LAN、Handler | |||
| 存储器 | 内部50组,外部U盘500组文件 | ||
| 温度湿度 | 0℃～40℃,相对湿度≤75% | ||
| 电源要求 | 100 ～ 120 Vac或198 ～ 242 Vac, 频率46 ～ 64 Hz,功率大于85 VA | ||
| 体积(W*H*D) | 400mm*132mm*300mm | ||
| 重量(净重) | 8.5Kg | ||
该产品由深圳市银飞电子科技有限公司提供,销售商地址位于深圳市南山区前海路振业国际商务中心1206。请您仔细阅读产品使用说明书,正确使用。
