致新ZX2818CXY1-FIX1变压器测试仪

致新ZX2818CXY1-FIX1变压器测试仪

ZX2789系列变压器综合测试仪是致新精密人本着为客户提供更精密、更高效、更易用的测试解决方案”的理念，推出的新一代变压器综合测试仪。该系列测试仪是在变压器测试行业具有十多年研发、销售及服务经验的项目团队智慧结晶。在满足高稳定性的要求上，达到*的测量速度，将再一次推动整个变压器测试行业的进步。

详细介绍

致新ZX2818CXY1-FIX1变压器测试仪主要性能特点
●0.05%基本测量精度
●与品牌厂家测试数据可比性高比如Agilent、WK
●键盘锁定功能，掉电数据保护功能
●开路、短路、负载和偏差扣除校正功能

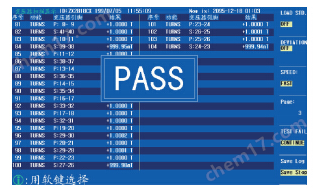

●PASS/FAILLED显示，音量组合控制
●仪器支持双操作系统(可供选择)及简体中文、英文操作语言，多种显示风格。
●支持U盘升级，向用户提供操作体验。
●可选配ZX27Y09：±100mA内置偏置电流源。
●可选配ZX27Y10：内置0～1A恒流源。

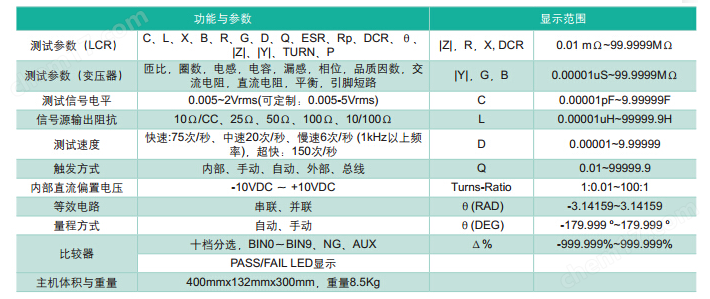

致新ZX2818CXY1-FIX1变压器测试仪技术参数：

●多至可编程20/24引脚变压器
●ZX2789-20P/24P：20Hz～200kHz，分辨率1mHz
●ZX2789A-20P/24P：20Hz～300kHz，分辨率1mHz
●ZX2789B-20P/24P：20Hz～500kHz，分辨率1mHz
●ZX2789C-20P/24P：20Hz～1MHz，分辨率1mHz
●还可选择带LCR功能的X型号

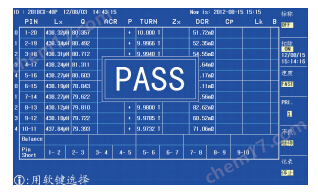

●还可选择列表型操作界面

致新ZX2788Y1-FIX1变压器测试仪：

标配扫描盒型号：ZX2786Y-20P/24P
●A型自动，M型手动可选
●四端测试方式，优化的矩阵结构
●弹片接触性能好、寿命长
●分布电容低，测试效果好

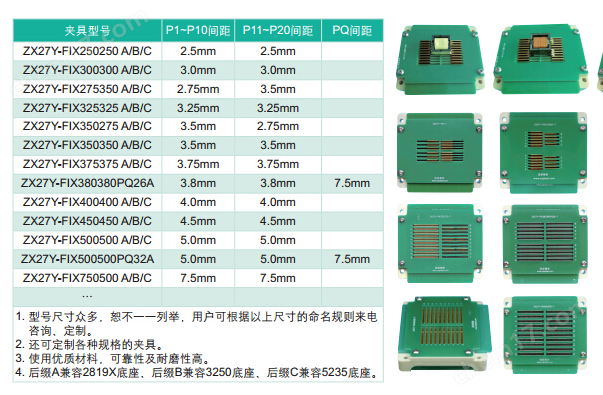

●可定制各种测试夹具或转接板

ZX2918CX系列变压器综合测试仪：

●多至可编程48引脚变压器
●ZX2918CXA：20Hz～200kHz，分辨率1mHz
●ZX2918CX：20Hz～300kHz，分辨率1mHz
●还可选择列表型操作界面

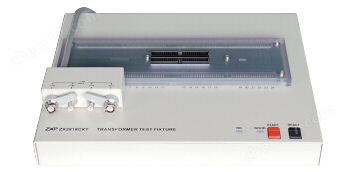

标配扫描盒型号：ZX2818CXY
●四端测试方式，优化的矩阵结构
●弹片接触性能好、寿命长
●分布电容低，测试效果好
●可选择脚位顺序排列的转接板

ZX2789变压器测试仪：

●多至可编程96引脚变压器
●分成4个通道，每通道24P
●支持跨通道测试
●ZX2789-48P/96P：20Hz～200kHz，分辨率1mHz
●ZX2789A-48P/96P：20Hz～300kHz，分辨率1mHz
●ZX2789B-48P/96P：20Hz～500kHz，分辨率1mHz

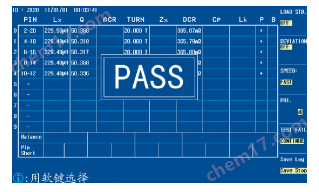

●可选择传统型操作界面
●可定制25P×4，上限到100P的产品

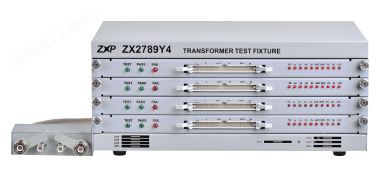

标配扫描盒型号：ZX2789Y-96P
●号：ZL201320461936.5
●四端测试方式，优化的矩阵结构
●弹片接触性能好、寿命长
●分布电容低，测试效果好

ZX2789变压器测试仪：

●每通道24P，多至可定制12个通道，共288P
●不支持跨通道测试
●ZX2789–X2/X4/X8/X12：20Hz～200kHz，分辨率1mHz
●ZX2789–X2/X4/X8/X12：20Hz～300kHz，分辨率1mHz
●ZX2789–X2/X4/X8/X12：20Hz～500kHz，分辨率1mHz
●ZX2789–X2/X4/X8/X12：20Hz～1MHz，分辨率1mHz
●列表型操作界面

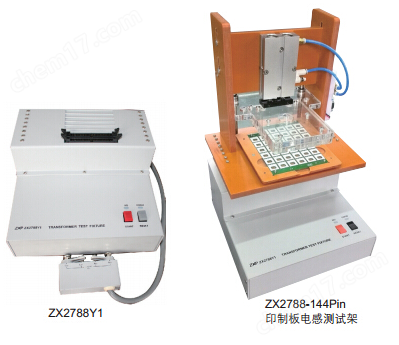

附件型号：ZX2788Y1
●24P~192P，8通道可选变压器扫描盒
●zui高定制到288P
典型应用
●ZX2788-144Pin印制板电感测试系统

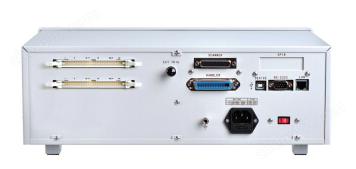

ZX2789-i24P/i48P/i50P系列变压器综合测试仪：

●把变压器扫描盒与主机集成到一起即：一体机
●多至可编程24/48/50引脚变压器
●分成2个通道，每通道24P
●支持跨通道测试
●ZX2789-i24P/i48P/i50P：20Hz-200kHz，分辨率1mHz
●ZX2789A-i24P/i48P/i50P：20Hz-300kHz，分辨率1mHz
●ZX2789B-i24P/i48P/i50P：20Hz-500kHz，分辨率1mHz
●ZX2789C-i24P/i48P/i50P：20Hz-1MHz，分辨率1mHz
●还可选择传统型操作界面(两种不同操作体验)
●整机尺寸：400mmx132mmx300mm，重量：9Kg
●紧凑，节省空间

的测量精度
CBB电容器行业评估仪器测量精度zui经典的方法就是看这台仪器
在100kHz频率测量的损耗值与4980A测出的损耗值是否能对的上，
我们的带电桥功能的ZX2789X系列仪器在国内某超大型薄膜电容器
生产厂家使用，被该公司计量室的测试工程师评为：除了Agilent，
DB，用过的第三好的仪器”。

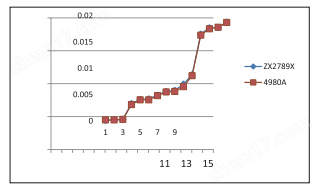

我们也测量一组数据与4980A对比。容量从1nF～2.2uF不等，发现
其损耗值与4980A基本一样，相差上限就万分之三。

*的测试速度
在人工成本越来越高的今天，仪器的测试速度的提升可以相对大
大降低工厂的成本。为了提升测试速度，我们采用了全新的MCU和全
新的高速采样技术，从而在满足高稳定性的要求上，达到*的测量
速度，即使在较低的100Hz频率，也能达到很高的测试速度。综合测
试仪的测试速度不能简单的用采样时间是多少毫秒来衡量，我们也对
市场上经典的的变压器综合测试仪进行了综合测试实测速度PK。
右图是这几种仪器花同样的时间，测试经典的20Pin的网络变压
器所能测到的数量，我们可以直观的看到这几种仪器在测试速度上面
的区别。

*的测量稳定性
测试速度快了，还必须保证测量数据的稳定性，左图是两种不同的
机型，大家都用各自的zui快测试速度，扫描测试同一个网络变压器同一
个绕组的漏感15次的测量数据分布图，我们可以看到，ZX2789的测量
数据的*性要略好一些

多种文件功能
●鉴于大多数用户对电脑的操作相当熟练，为了提高资料的编辑效
率，我们为客户开发了变压器资料编辑软件
●利用该软件，客户可直接在电脑上快速地编辑变压器资料，编辑
好后，可直接保存到U盘中，或直接通过网络接口或USB接口将资料
发送到仪器中直接调用。
●仪器支持将测试设置条件文件保存到优盘
●支持测量结果保存到优盘
●U盘可支持格式FAT16、FAT32文件系统
●内部支持100组设置文件
●20Pin的测试设置文件与市场上主流的*2819XB，ZX2786等综合
测试仪兼容，省去用户更新换代重新设置测试文件之麻烦。
●支持文件搜索功能

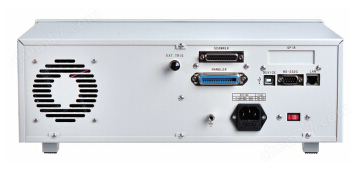

丰富的接口
●RS232C：标准串行通讯接口，支持多种波特率
●USBDEVICE：符合标准USBTMC协议
●GPIB：通用GPIB接口，SCPI指令
●LAN：符合LXI标准，快速实现联网
●EXT.TRIG：BNC接口，可接脚踏开关，实现外部触发功能。
●HANDLER：用于自动化机械控制，可输出PASS，FAIL，各
种档位信号，接受外部触发信号，可以选择上下沿(↑或↓)进
行触发。
●SCANNER：用于连接变压器扫描盒

组建信息化测试系统
可以通过USB、GPIB等接口连接电脑，更可以用LAN接口
组建一台电脑管理多台测试仪器的信息化测试系统。
针对客户需要对变压器测试仪扫描结果进行统计分析及测试过
程监控的需求，我们为客户开发了”变压器数据采集系统”，界面
如右图所示：
该系统为客户提供如下功能：
●将变压器测试数据及判别结果直接上传到软件上，直观地显
示给客户
●测试结果的显示格式带单位显示格式和科学计数法两种格
式可选
●该批产品扫描完毕，用户直接点击”计算合格率”按钮，就
可以统计出产品合格率。
●保存到EXCEL中的数据排列格式与测试仪器扫描界面的数据
排列格式*，便于客户快速分析和统计数据。
