FLUKE 725 温度校准器的详细资料

FLUKE725温度校准器作为福禄克旗下经典的多功能过程校准器，集测量与输出功能于一体，可覆盖温度、电压、电流、电阻、频率、压力等多类过程参数，广泛应用于工业生产、科研实验、设备维护等场景。其小巧便携的设计、高精度的测量性能以及兼容多类传感器的特性，使其成为校准领域的常用设备，既能满足实验室精密校准需求，也能适配现场复杂环境下的快速检测。凭借符合EN61010-1、ANSI/ISAS82.01等国际标准的安全设计和稳定表现，FLUKE725温度校准器在化工、制药、电力、汽车制造等行业获得广泛认可。下文将结合权威技术资料，从核心技术规格、多参数测试原理、实际应用场景及维护校准等方面展开分析，全面解读其技术价值与使用逻辑。

核心技术规格概览

FLUKE725温度校准器的核心优势源于其全面的参数覆盖和精准的测量输出能力，以下表格基于官方技术文档整理，详细列出其关键技术规格，直观呈现其性能边界：

注：以上规格基于环境温度18°C~28°C、暖机30分钟条件下的官方数据，实际精度受环境温度、测试线质量等因素影响。
FLUKE725温度校准器的技术规格具备三大特点：一是覆盖范围广，温度测量从-200°C延伸至1750°C，可适配绝大多数工业和实验室温度校准需求；二是精度表现稳定，核心参数测量精度均达到0.02%级别，满足精密校准标准；三是兼容性强，支持29种压力模块、11种热电偶和7种RTD类型，可灵活匹配不同场景下的传感器校准需求。此外，设备还具备24V回路电源、自动步进/斜坡输出等实用功能，进一步提升操作便捷性。

核心测试原理深度解析

FLUKE725温度校准器的多参数测试能力源于其模块化的硬件设计和精准的信号处理算法，不同参数的测试原理均基于成熟的传感技术和电路设计，具体如下：
（一）温度测量与输出原理
温度校准是FLUKE725的核心功能，主要支持热电偶和RTD两种传感器类型，其测试原理各有侧重：
热电偶测试原理：基于塞贝克效应，两种不同成分的金属导体组成闭合回路时，两端温度不同会产生热电势，热电势与温度差呈固定函数关系。FLUKE725内置等温接线块和冷端补偿电路，通过精准测量冷端温度（环境温度），自动补偿环境温度对测量结果的影响，无需额外冷端补偿器。设备支持J、K、T、E、R、S等11种国际标准热电偶，通过切换内部信号处理通道，适配不同类型热电偶的热电势-温度曲线，实现宽量程、高精度测量与输出。
RTD测试原理：基于金属电阻随温度变化的特性（正温度系数），常见的PT100传感器在0°C时电阻为100Ω，温度升高电阻随之增大。FLUKE725提供2线、3线、4线三种测量模式：2线模式适用于短距离、低精度场景，测量结果包含引线电阻；3线模式通过对称引线抵消部分引线电阻影响，精度中等；4线模式采用恒流源激励，单独测量电压信号，完全消除引线电阻干扰，是精度最高的测量模式。设备内置恒流激励电路，提供0.05mA~2mA可调激励电流，适配不同规格RTD的功率限制要求。
（二）电参数测试原理
FLUKE725对电压、电流、电阻、频率等电参数的测试，基于经典的电子测量原理，通过优化电路设计提升测量精度和稳定性：
电压测量原理：采用高输入阻抗（≥10MΩ）差分放大电路，减少测量电路对被测信号的负载影响，避免信号衰减。对于小信号（如热电偶毫伏级信号），通过低噪声放大器放大后再进行A/D转换，确保微弱信号的测量精度；对于高电压信号，通过分压电阻网络将电压降至适配范围，再进行后续处理，兼顾测量范围与精度。
电流测量原理：采用分流电阻法，让被测电流通过高精度分流电阻，测量电阻两端的电压降，再根据欧姆定律计算电流值。分流电阻采用低温漂合金材料，确保不同温度环境下的阻值稳定性，同时设备内置过载保护电路，避免大电流损坏核心元件。
电阻测量原理：采用恒流源激励法，向被测电阻输出恒定电流，测量电阻两端的电压，通过欧姆定律R=U/I计算电阻值。根据不同量程切换不同的恒流源输出（0.05mA~2mA），既保证小电阻测量的分辨率，又避免大电阻测量时电压溢出，同时通过屏蔽线和接地设计减少电磁干扰。
频率测量原理：通过施密特触发器将被测信号转换为标准方波，再由计数器统计单位时间内的脉冲数量，计算频率值。设备支持2CPM~10kHz的宽量程，通过自动增益控制适配不同幅值的输入信号，确保弱信号和强信号均能准确触发计数。
（三）压力测量原理
FLUKE725本身不直接测量压力，需外接福禄克700P系列压力模块，其测试原理基于“压力-电信号转换+校准器信号处理”的组合模式：压力模块内部采用压阻式或电容式压力传感器，将压力信号转换为4~20mA电流信号或0~10V电压信号，校准器通过专用接口接收模块信号，结合模块的校准系数进行数据转换，最终以压力单位（psi、kPa、bar等）显示测量结果。该模式下，压力测量精度主要依赖压力模块的性能，FLUKE700P系列模块的精度可达±0.025%量程，满足高精度压力校准需求。

实际应用场景与操作要点

FLUKE725温度校准器的多功能性使其适配多种行业场景，不同场景下的应用逻辑和操作要点各有侧重，结合权威技术文档和实践经验总结如下：
（一）工业生产过程校准

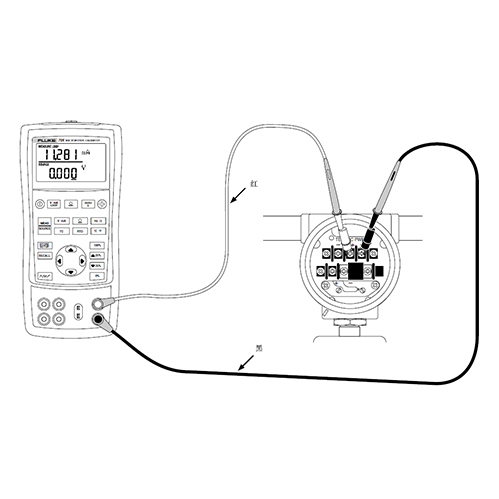

在化工、制药、汽车制造等行业的生产线上，FLUKE725可用于温度、压力、电流等参数的在线校准，确保生产设备的运行精度。例如在化工反应釜温度校准中，需校准釜体上的K型热电偶传感器：将FLUKE725设为热电偶测量模式，连接传感器输出端，同时将校准器的热电偶输出端连接至控制系统，通过输出标准热电势信号，验证控制系统的温度显示精度；再切换至测量模式，读取传感器在不同反应温度下的输出信号，与校准器的标准值对比，判断传感器是否合格。操作时需注意使用屏蔽测试线，避免工业现场电磁干扰，同时确保测试线连接牢固，减少接触电阻影响。
在汽车发动机生产线中，可用于校准水温传感器（PT100型RTD）：采用4线测量模式连接传感器，避免引线电阻干扰，测量传感器在不同水温（0°C、50°C、100°C）下的电阻值，与标准RTD曲线对比；也可通过校准器输出标准电阻信号，验证发动机ECU的温度采集精度。该场景下需注意设备的便携性，FLUKE725仅重0.65kg、尺寸130×236×61mm，可轻松携带至生产线各工位，满足现场校准需求。
（二）实验室精密验证
在科研实验室或计量检测机构，FLUKE725可用于传感器校准、实验设备温度验证等精密场景。例如在材料热性能测试实验中，需校准实验装置的温度控制系统：将校准器设为RTD输出模式，模拟PT100传感器的电阻信号，逐步输出不同温度对应的电阻值（如0°C对应100Ω、50°C对应119.4Ω），记录实验装置的温度显示值，计算误差；再将校准器切换至温度测量模式，实时监测实验过程中的环境温度和装置内部温度，确保实验数据的准确性。
实验室场景下对精度要求更高，操作时需注意：提前30分钟暖机，确保设备内部电路达到热稳定；在23°C±5°C的环境温度下操作，减少温度系数对测量结果的影响；使用高精度测试线和鳄鱼夹，避免接触不良导致的误差。此外，FLUKE725支持8组设定存储功能，可保存常用的校准参数，提升重复实验的操作效率。
（三）设备维护现场校准
在电力、市政等行业的设备维护中，FLUKE725可快速校准各类测温、测压设备，保障设备稳定运行。例如在变电站维护中，需校准高压设备的温度保护开关：将校准器设为温度输出模式，模拟热电偶或RTD信号，逐步升高输出温度，记录开关的动作温度；再切换至测量模式，检测开关动作后的反馈电流信号，验证开关的可靠性。该场景下常需使用回路电源功能，FLUKE725可提供24V回路电源，在测量电流的同时为变送器供电，无需额外电源设备，简化现场操作。
维护现场环境复杂，操作时需注意安全：严格按照设备手册的接线规范连接测试线，先接公共线再接带电线路；检查测试线的绝缘层是否完好，避免短路风险；在爆炸性气体、蒸汽环境中禁止使用，符合安全标准要求。此外，设备的背光显示屏支持在昏暗环境下操作，适配不同维护场景的照明条件。

维护与校准保障策略

FLUKE725温度校准器的长期稳定运行依赖科学的维护与定期校准，结合官方技术手册的要求，具体策略如下：
（一）日常维护要点
日常维护的核心是保持设备清洁、检查关键部件状态，延长使用寿命：
清洁保养：设备外部脏污时，用湿布蘸取中性洗涤剂擦拭，禁止使用烈性化学品或研磨性清洁剂，避免损坏外壳和显示屏；测试线和接头需定期检查，清除接头处的氧化层，确保连接良好。
电池管理：设备采用4节AA碱性电池供电，电池电量低时显示屏会出现低电量提示，需及时更换；更换电池时需先断开测试线，打开电池舱门（无需破坏校准密封），按照极性标记安装新电池，确保电池门关闭牢固。
存储条件：长期不使用时，需取出电池，将设备存放在-20°C~71°C、干燥通风的环境中，避免潮湿、高温或剧烈振动环境，防止内部元件损坏。
（二）定期校准流程
根据官方建议，FLUKE725的校准周期为1年，校准需由专业人员按照以下流程操作：
校准前准备：将设备和校准标准（如FLUKE5520A多产品校准器）放置在23°C±5°C的环境中，暖机30分钟；检查校准标准的精度是否满足要求，准备合格的测试线和接头。
连接与校准：按照校准手册的要求，连接设备与校准标准，进入校准模式（通过特定按键组合启动）；依次对温度、电压、电流、电阻等参数进行校准，按照校准标准的输出值调整设备的校准系数，确保测量误差在允许范围内。

校准后验证：校准完成后，通过校准标准输出多个测试点，验证设备的测量精度；记录校准数据，粘贴校准标签，注明校准日期和有效期。
需注意，校准过程中需使用福禄克指定的校准标准和替换零件，禁止擅自更改设备内部的校准常数，否则可能导致测量精度下降或设备损坏。若设备出现故障（如显示异常、测量误差过大），应联系福禄克授权服务中心维修，不可自行拆卸。

FLUKE725温度校准器凭借全面的参数覆盖、精准的测量性能和便捷的操作设计，成为工业生产、科研实验、设备维护等场景的理想校准工具。其基于塞贝克效应、电阻温度特性、恒流/恒压激励等成熟原理的测试方案，确保了多参数测量的可靠性；而符合国际标准的安全设计、便携的机身尺寸和丰富的实用功能，使其能够适配复杂多样的应用环境。通过科学的日常维护和定期校准，设备可长期保持稳定的性能表现，为各类参数的精准测量提供保障。在工业自动化和科研精度要求不断提升的背景下，FLUKE725温度校准器的应用场景将持续拓展。无论是保障生产线上的设备精度，还是支撑实验室的精密实验，亦或是助力现场设备的高效维护，其多功能、高精度的核心优势都能发挥重要作用。对于用户而言，深入理解其技术原理和操作要点，严格遵循维护与校准规范，才能充分挖掘设备的应用价值，为数据可靠性和设备稳定性提供有力支撑。
