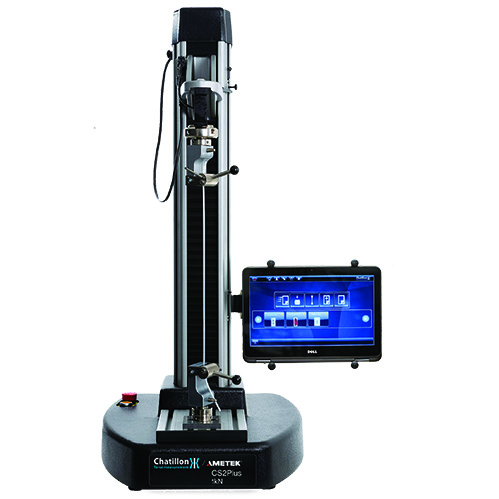

AMETEK CS2Plus-1kN 单柱材料测试系统的详细资料

在医疗设备、电子元件、包装材料等行业的生产质控与实验室研发中，中小力值材料的力学性能测试对精准度、易用性与效率要求极高。AMETEK CS2Plus-1kN（型号CS2+225）单柱材料测试系统作为Chatillon品牌的核心产品，凭借无需外接PC的一体化设计、±0.1%（专用传感器）的超高精度与多场景适配能力，成为这类场景的优选设备。该仪器力容量达1000N（225lbf），支持拉伸、压缩、剥离、多阶段循环等多种测试模式，严格遵循ASTM、ISO等国际标准，通过11英寸触摸屏控制台与模块化结构，实现生产现场快速检测与实验室精密验证的双重需求。本文将结合权威技术文档，从核心参数、测试原理、技术特点、行业应用及维护要点五个维度，全面解析其专业价值。

核心性能参数详解（表格+解析）

AMETEK CS2Plus-1kN（CS2+225）的核心性能参数直接决定其测试能力，以下基于官方技术数据表整理关键指标，精准反映仪器硬件实力：

参数深度解析
该仪器的核心优势集中在“精准与高效”的平衡：负载精度通过CLC系列传感器实现，支持“即插即测”自动识别，内置过载历史记录，既保障测试安全性，又简化操作流程；1000Hz的高采样率配合0.01mm的位移分辨率，能精准捕捉材料从弹性变形到断裂的全程力学曲线，避免关键数据丢失；宽速度范围与快速回程设计，使单样品测试周期缩短至分钟级，适配生产线批量质控需求；180mm的喉深与500mm的横梁行程，覆盖了医疗导管、包装薄膜、电子元件、纺织品等多数中小尺寸样品的测试需求，无需额外定制夹具或设备。

核心测试原理深度解析

AMETEK CS2Plus-1kN的精准测试能力源于负载测量、位移控制、数据处理与多阶段测试四大核心技术机制的协同工作，每个模块均基于行业领先技术设计，确保测试结果的可靠性与实用性。
1.负载测量原理
仪器采用CLC系列高精度负载传感器作为力值采集核心，其工作原理是将物理力信号转换为高精度电信号，经32位A/D转换器完成模数转换后，实时传输至控制系统。传感器支持“即插即测”功能，连接后系统自动识别型号与校准参数，无需手动配置，减少人为操作误差。负载信号的采样率达1000Hz，能快速捕捉脆性材料断裂、弹簧弹性回复等瞬间力值变化，避免动态测试中的数据丢失。

负载测量系统严格符合ASTME4、ISO7500-1等国际标准，非专用传感器精度达±0.25%满量程，专用传感器可提升至±0.10%满量程，确保测试结果具备行业认可度。传感器内置过载保护与历史记录功能，当负载超过110%传感器容量时，系统自动停机，避免设备损坏，同时过载记录可追溯，便于维护与责任认定。
2.位移控制原理
位移控制通过“线性导轨+预载滚珠丝杠+高精度编码器”的组合实现。预载滚珠丝杠消除了传统丝杠的间隙误差，提升位移重复精度与定位精度，配合线性导轨的低摩擦特性，确保横梁运动平稳无抖动，避免机械振动对测试结果的干扰。AC驱动技术支持0.01mm/min至1270mm/min的宽范围速度调节，既能满足塑性材料（如橡胶）的慢速拉伸测试，也能适配包装材料的快速压缩测试。
高精度光学编码器实时反馈横梁位置，位移分辨率达0.01mm，能精准控制测试过程中的位移量（如设定固定压缩位移测试包装抗压强度）或位移速率（如恒定速率拉伸测试纺织品伸长率）。此外，系统还具备位移补偿功能，可自动抵消设备框架与传感器的挠度影响，进一步提升微小位移测试的精度，尤其适配薄膜、纤维等软质材料的变形测量。
3.数据处理与导出原理
数据处理核心是内置的Windows11专业版操作系统与专用测试软件，支持实时采集、分析与导出一体化。1000Hz的采样率确保力值与位移数据无遗漏，软件可自动计算峰值负载、平均力、位移-at-力、力-at-位移等关键参数，内置统计过程控制（SPC）功能，自动生成批次测试的均值、标准差等统计数据，便于质量趋势分析。
数据导出支持多种格式与路径：CSV文件可直接导出至USB设备、本地/远程硬盘，通过以太网（可选适配器）或WiFi传输；PDF报告可自动生成，包含测试参数、力学曲线、测试结果与公司logo，满足合规存档需求；RS-232接口可对接企业数据采集管理系统，实现生产测试数据的集中管理与追溯。自动存档功能可按预设时间或测试次数自动备份数据，避免因操作失误导致的数据丢失。
4.多阶段与循环测试原理
多阶段测试是仪器的核心优势之一，其原理是将复杂测试流程拆分为多个独立“阶段”，每个阶段可自主设置负载/位移/时间限制、速度与方向，通过软件串联执行。例如，弹簧测试可设置“预压缩（阶段1）→保持3秒（阶段2）→拉伸至设定位移（阶段3）→循环5次（阶段4）”的流程，系统自动按顺序执行，无需人工干预，大幅提升复杂测试的效率与重复性。
循环测试基于多阶段设计，支持重复执行特定测试步骤，适配电子开关寿命测试、橡胶疲劳测试等场景；断裂测试则通过设定“急剧断裂”或“峰值负载百分比下降”作为判定条件，系统检测到条件满足后自动停机，精准捕捉材料的断裂点，避免过度测试对样品或设备的损伤。

核心技术特点与优势

AMETEK CS2Plus-1kN的核心竞争力在于其平衡了高精度、易用性与场景适配性，通过多项创新设计满足生产与实验室的不同需求，以下结合权威资料详细解析：
1.无需PC的一体化操作
仪器内置2合1笔记本控制台，无需外接电脑与专有软件，开机即可启动测试。11英寸触摸屏支持触摸与键盘双操作模式，界面直观易懂，操作人员无需编程知识即可快速上手，大幅降低培训成本。控制台可折叠为触摸屏模式（贴近机身，节省空间）或展开为笔记本模式（放置一旁，便于操作），适配生产现场的空间限制与实验室的操作习惯。
内置的Windows11专业版操作系统支持多语言（含中文、英文、法语、德语等），操作人员可自定义常用测试为“收藏项”，一键调用；支持样品图片作为图标，避免测试项目混淆，尤其适合多品种、小批量的测试场景。128GB硬盘可存储大量测试数据与程序，配合WiFi、以太网（可选适配器）连接，方便数据远程传输与管理。
2.全面的测试功能与国际标准兼容
仪器支持拉伸、压缩、剥离、弯曲、插入/拔出、循环测试、多阶段测试等多种模式，可满足负载/位移/时间限制测试、断裂测试、弹簧测试、高度测量等多样化需求。内置大量国际标准测试方法（ASTM、ISO、DIN、BS等），无需手动编写测试程序，直接调用即可满足合规测试要求，适配第三方检测、产品认证等场景。
针对不同行业的专项功能设计进一步提升实用性：剥离测试可自定义测量区间，精准计算最大与平均剥离力；高度模式支持预调理后测量特定负载下的样品高度，适配弹簧、泡沫等材料的厚度测量；多阶段测试支持循环、保持、零位校准等步骤，可自定义复杂测试流程，适配研发阶段的个性化测试需求。
3.完善的安全与权限管理
仪器具备全面的安全设计，符合EN61010-1:2010电气安全标准，接地保护设计避免触电风险；配备紧急停止按钮、过载保护（负载超过110%传感器容量时自动停机）、防碎片防护盾（可选）等安全装置，保障操作人员与设备安全。机械结构采用高刚度框架，横梁运动时无抖动，避免测试过程中的设备晃动影响结果。
权限管理支持两级用户访问（管理员与操作员），可设置密码保护：管理员具备完整系统访问权限，可配置测试程序、修改参数；操作员仅能调用预设测试项目，避免误操作导致的测试偏差。过载历史记录功能可追溯超量程事件，便于设备维护与质量责任认定。
4.灵活的适配与扩展能力
仪器的T型槽工作台与多个通孔设计，支持多种标准夹具的快速安装与定位，确保夹具与传感器精准对齐，避免因夹持偏差导致的测试误差。适配的标准夹具包括楔形自紧夹具（适用于金属、塑料）、气动夹具（快速夹持，提升效率）、薄膜夹具（避免软质材料损伤）、三点弯曲夹具（适用于板材、杆件）等，还可根据样品特性定制专用夹具。
仪器支持条码扫描功能，可快速录入产品ID，关联测试数据，便于产品质量追溯；可连接外部显示器（通过HDMI接口），实现测试过程的远程查看；USB接口可扩展打印机、条码扫描仪等外部设备，进一步提升测试效率。

行业应用实例

AMETEK CS2Plus-1kN凭借1kN的力容量、高精度与易用性，广泛应用于医疗设备、包装、电子、纺织品等行业，以下为典型应用场景解析：
1.医疗设备行业
适用于医疗导管、缝合线、植入体等产品的力学测试。例如，医疗导管的拉伸强度测试中，仪器以50mm/min的恒定速率拉伸导管，1000Hz的采样率精准捕捉导管的弹性变形、屈服与断裂全程力值变化，±0.1%的负载精度确保测试结果的可靠性，避免因产品力学性能不达标导致的临床风险。缝合线的断裂力测试中，仪器可设定“急剧断裂”判定条件，自动捕捉缝合线断裂瞬间的力值，确保其断裂强度符合手术使用要求。
2.包装行业
用于薄膜、胶带、纸箱等包装材料的力学性能检测。胶带的180°剥离测试中，仪器设定300mm/min的剥离速率，自定义测量区间为50~150mm，自动计算平均剥离力与最大剥离力，评估胶带的粘接性能，确保包装密封的可靠性；薄膜的拉伸测试中，0.01mm的位移分辨率精准测量薄膜的伸长率，配合SPC功能，自动统计批次产品的力学性能一致性，提升包装材料的质量稳定性。
3.电子行业
适配电子元件的插入力、拔出力、开关寿命测试。USB接口的插入力测试中，仪器以10mm/min的恒定速率驱动插头插入接口，精准测量插入过程中的峰值力，确保用户使用便捷性，同时避免插入力过大导致接口损坏；电子开关的寿命测试中，通过多阶段测试功能设定“按下（阶段1）→保持2秒（阶段2）→回弹（阶段3）”的循环流程，自动执行1000次循环，实时监测开关力值变化，评估其使用寿命与可靠性。
4.纺织品行业
用于面料、纤维等材料的拉伸强度、撕裂强度测试。纺织品的拉伸测试中，仪器以100mm/min的速率拉伸面料，自动计算拉伸强度与伸长率，±0.25%的负载精度确保测试结果的重复性，适配纺织品质量控制标准；纤维的断裂测试中，仪器的微速调节功能（最低0.01mm/min）避免纤维因拉伸速率过快导致的断裂力测量偏差，精准反映纤维的真实力学性能。

维护与故障排查要点

为确保仪器长期稳定运行与测试精度，需遵循以下维护与故障排查规范，所有内容均基于官方用户手册整理：
1.日常清洁与保养
保持测试环境清洁干燥，操作温度控制在5-35℃，相对湿度20%-85%（无冷凝），避免粉尘与湿气对电气系统的影响；定期检查夹具与传感器的连接状态，清除夹具夹持面的杂质与磨损痕迹，必要时更换夹持垫，确保样品夹持牢固，避免夹持打滑导致的测试误差。
清洁仪器外部时，需关闭电源并断开电源线，使用蘸有温和洗涤剂的湿布擦拭，避免使用强溶剂或腐蚀性清洁剂，防止设备表面与内部元件损坏；清洁后需擦干设备，确保无水分残留后再通电使用；定期清洁线性导轨与滚珠丝杠，涂抹专用润滑油，保持横梁运动顺畅，减少机械磨损。
2.定期校准与参数备份
按ASTME4与ISO7500-1标准要求，建议每年进行一次专业校准，校准由AMETEK授权服务提供商执行，采用NIST可追溯的标准砝码与负载传感器，确保测试精度；支持现场校准，通过标准负载传感器与砝码组合，可在使用现场完成校准验证，减少设备停机时间。
定期备份测试数据与测试程序，可通过USB或网络存储至安全位置，避免数据丢失；定期更新系统软件，获取最新的测试功能与漏洞修复；根据测试需求配置自动存档参数，确保批量测试数据的完整保存；建议每6个月检查一次传感器零点漂移，通过软件进行零点校准，避免漂移影响测试结果。
3.常见故障排查
负载读数异常：首先检查传感器连接是否牢固，校准参数是否正确；若参数无误，清洁传感器与夹具的接触面，确保贴合紧密；仍异常则联系授权服务中心检测传感器，排除过载损坏（传感器过载不在保修范围内）。
横梁运动故障：检查限位开关是否触发，电源电压是否符合要求；若限位开关触发，调整限位螺钉后重启设备；若电源电压异常，切换至适配电压（115/230VAC）并检查保险丝（3.15A慢熔陶瓷保险丝）。

数据导出失败：检查USB设备是否兼容，网络连接是否正常；尝试更换USB接口或重新安装导出驱动；RS-232导出失败时，检查电缆连接与通信参数设置（波特率115200、数据位8、无校验、停止位1）。
过载报警：立即停止测试，检查样品是否超出传感器量程，夹具是否夹持过紧；调整测试参数后重新测试，查看过载历史记录，评估传感器是否受损，必要时联系专业人员检修。

AMETEK CS2Plus-1kN单柱材料测试系统以“精准、易用、高效”为核心优势，凭借1000N的力容量、±0.1%的高精度、无需PC的一体化操作，成为医疗设备、包装、电子、纺织品等行业中小力值材料测试的理想选择。其核心测试原理基于先进的传感器技术、机械结构与软件算法，确保测试数据的可靠性与完整性；多样化的测试功能与国际标准兼容，适配合规测试与研发验证需求；灵活的适配性与完善的安全设计，提升操作便利性与安全性；规范的维护流程则保障仪器长期稳定运行。在制造业智能化与质量要求日益严格的背景下，该仪器既能满足生产线批量质控的效率需求，也能适配实验室精密研发的精度要求，为企业提供高效、可靠的材料力学测试解决方案。无论是小型企业的质量控制，还是大型企业的研发验证，AMETEK CS2Plus-1kN都能以稳定的性能与便捷的操作，助力企业提升产品质量与研发效率，成为材料测试领域的可靠伙伴。
