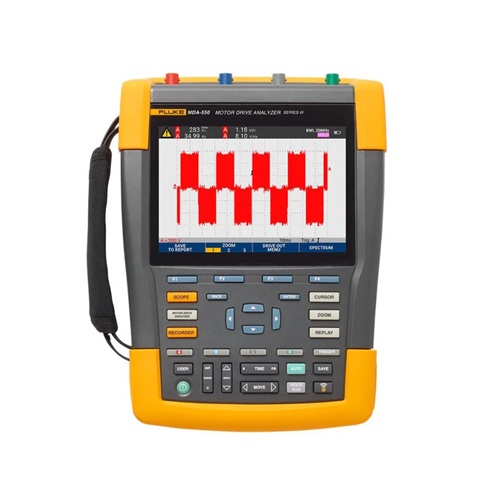

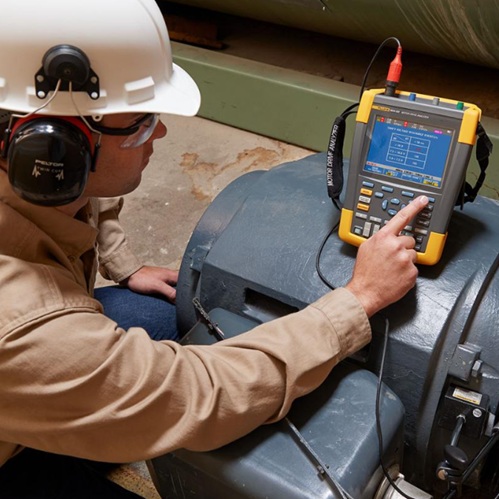

Fluke MDA550 电机驱动分析仪的详细资料

变频调速电机驱动系统已成为工业自动化产线的核心动力单元，脉宽调制（PWM）技术在实现调速与节能的同时，也带来了电压畸变、谐波干扰、轴电压击穿轴承、直流母线纹波过大等隐性故障。传统万用表、示波器难以适配PWM信号测试需求，无法完成从电网输入、直流母线、驱动输出到电机本体及转轴的全链路检测。FlukeMDA550电机驱动分析仪依托专用驱动测试架构、浮动隔离测量技术与可视化诊断功能，精准覆盖变频系统全节点测试场景，可完成电压、电流、谐波、失衡、轴电压等多维度参数测量。仪器兼顾专业精度与现场易用性，搭配智能报告生成功能，为电机驱动系统安装调试、故障排查、预防性维护提供标准化解决方案，是工业电气运维人员的专业检测工具。

FlukeMDA550核心测试原理与全链路测量架构

FlukeMDA550电机驱动分析仪的核心竞争力，在于独立浮动隔离测量原理与PWM信号专用解调逻辑，可精准捕捉变频驱动系统的特殊电信号，避免传统仪器共地干扰与信号失真问题。仪器配备四路独立绝缘BNC输入端，每通道可实现浮动测量，无需统一接地，完美适配三相变频系统相间、相对地、相对直流母线的多场景测试，彻底解决PWM信号测试中的接地环路干扰难题。

针对电机驱动系统的信号特征，FlukeMDA550采用带宽自适应滤波原理，对驱动输出的高频PWM脉冲信号进行滤波解调，还原等效正弦波波形，同时保留脉冲峰值、上升时间、dV/dt等关键参数，兼顾测量直观性与数据准确性。在电机轴电压测试中，仪器采用电刷接触式非侵入测量原理，通过专用电刷与旋转轴稳定接触，捕捉轴对地的瞬态电压信号，识别轴承润滑脂闪络放电事件，从电气层面预判轴承损坏风险。
FlukeMDA550构建五节点全链路测量架构，覆盖电机驱动输入、直流总线、驱动输出、电机输入、电机转轴全环节，可依次检测电网供电质量、整流滤波稳定性、逆变输出波形、电机端信号损耗、轴电压故障隐患，形成完整的故障诊断闭环，快速定位故障根源是电网、驱动器、电缆还是电机本体。

FlukeMDA550核心技术参数与硬件性能客观解析

FlukeMDA550电机驱动分析仪的硬件配置与技术参数，均围绕工业变频测试场景优化，核心指标兼顾测量范围、精度与现场安全性，以下为核心技术参数汇总：
表格

从参数表现来看，FlukeMDA550突破传统测试仪器的带宽与隔离限制，500MHz带宽覆盖变频系统全频率信号，CATIII1000V安全等级适配工业高压场景，独立浮动通道彻底解决共地干扰问题，硬件配置完全贴合电机驱动系统的测试特性。

FlukeMDA550全功能测量模块与故障诊断应用

FlukeMDA550电机驱动分析仪搭载五大专用测量模块，针对电机驱动系统不同节点的故障特征定制化设计，无需复杂参数设置，即可完成专业诊断。驱动输入测量模块可检测三相电压/电流、失衡率、谐波含量，快速判断电网供电质量是否达标，电压失衡会导致驱动整流模块损坏，谐波会干扰厂区其他电气设备，仪器可直观呈现波形畸变与谐波占比，为电能质量优化提供依据。
直流总线测量模块专注检测直流电压电平与交流纹波，直流电压异常多由整流模块故障导致，纹波过大则是滤波电容老化的典型特征，仪器可通过TrendPlot功能长期记录电压波动，预判母线故障。驱动输出与电机输入测量模块可测量滤波后电压电流、PWM脉冲参数、dV/dt、过冲量，dV/dt过大会加速电机绝缘老化，过冲量超标则会损坏驱动IGBT模块，仪器可自动计算脉冲上升时间与过冲百分比，量化评估绝缘风险。
电机轴电压测量模块是FlukeMDA550的核心差异化功能，搭配专用电刷、探针架与磁力座，可稳定测量旋转轴电压，识别每秒放电事件数。当轴电压超过轴承润滑脂绝缘阈值时，会产生电火花加工效应，导致轴承点蚀损坏，仪器可精准捕捉瞬态放电信号，为轴承故障预防提供关键数据。所有测量模块均配备可视化连接指引，屏幕直观显示探头与钳形表接线方式，降低现场操作门槛。

FlukeMDA550智能报告与数据管理体系

工业现场测试需快速输出标准化报告，FlukeMDA550电机驱动分析仪内置智能报告生成系统，打破传统仪器数据记录零散、报告制作繁琐的痛点。测量过程中，按下保存键即可将波形、读数、测试参数一键存入报告，支持自定义驱动器名称，自动分类存储不同设备的测试数据，单次可存储50组测试截图，满足多设备点检需求。
报告完成后，可通过U盘快速导出PNG格式图片，无需额外软件即可生成标准化诊断报告，便于运维团队内部协同与客户汇报。仪器配备数据重放功能，自动存储最近100组测试屏幕，可回溯历史数据，对比设备状态变化趋势，为故障分析提供完整数据链。搭配FlukeView2PC软件，可将测试数据导入电脑，进行深度分析、波形编辑与报告排版，实现现场测试与后台分析的无缝衔接。
FlukeMDA550还支持数据校准与探针匹配，可自定义电压探头、电流钳比例系数，确保不同附件搭配时的测量精度，固件可通过USB升级，持续优化测量算法与功能，延长设备使用周期。

FlukeMDA550工业安全设计与现场适配能力

工业现场环境复杂，检测设备需兼顾操作安全、耐用性与便携性，FlukeMDA550电机驱动分析仪从硬件设计到功能配置，全方位适配现场作业需求。安全层面，仪器遵循IEC61010-1安全标准，双层绝缘设计，高压探头与接口均通过安全认证，可在1000V高压环境下安全操作，避免触电风险；EMCA类工业标准，可抵御现场电磁干扰，保证测量数据稳定。

人机交互层面，仪器采用专用电机驱动测试菜单，逻辑清晰，一键切换测量节点，无需熟悉示波器复杂操作；配备专用功能按键，快速触发测量、锁定波形、导出报告，单手即可完成操作。续航方面，BP291大容量锂电池支持全天测试，搭配电源适配器可边充电边测试，适配长时间连续诊断场景。
物理设计上，仪器配备专用便携软包，可收纳主机、探头、电流钳、U盘等全套配件，便于携带至车间、野外等场景；接口均配备保护盖，防止粉尘、油污侵入，适应工业恶劣环境。从安全防护到便携设计，FlukeMDA550始终贴合一线运维实操需求，成为现场故障诊断的可靠工具。

FlukeMDA550电机驱动分析仪以独立浮动隔离测量为核心原理，融合全链路测试架构、专用测量模块、智能报告管理与工业级安全设计，精准破解变频电机驱动系统测试精度不足、信号干扰大、故障定位难、报告制作繁等行业痛点。仪器覆盖从电网输入到电机转轴的全节点检测，可精准测量电压、电流、谐波、失衡、轴电压等关键参数，适配安装调试、故障排查、预防性维护全场景。FlukeMDA550兼顾专业精度与现场易用性，无需深厚专业知识即可完成标准化检测，既能帮助运维人员快速定位隐性故障，又能为设备全生命周期管理提供数据支撑。在工业自动化普及与变频系统广泛应用的趋势下，该仪器成为电气运维领域的专业检测装备，助力企业降低设备故障风险、提升运维效率、延长设备使用寿命，文章来源于振动诊断分析仪。
