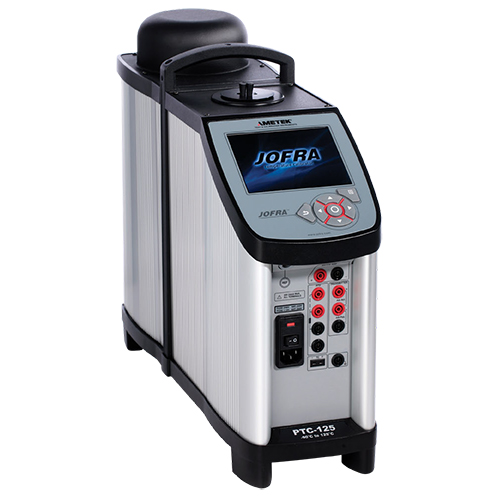

AMETEK PTC125系列干体炉的详细资料

在工业温度校准领域，极端低温环境的精准校准一直是行业难题。AMETEK旗下JOFRA品牌推出的PTC125系列干体炉，凭借-90℃至125℃的超宽温度覆盖、专利双区控温技术及轻量化设计，成为低温到中温区间校准的标杆产品。该系列传承了JOFRA在温度校准领域的四十余年技术积淀，融合自由活塞斯特林制冷（FPSC）、智能参考传感器等创新技术，完美适配制药冷链、电子制造、科研实验等场景的传感器校准需求。其不仅解决了传统低温校准依赖干冰、液氮的繁琐与安全隐患，更以±0.07℃的高精度、20%提升的升降温速度，为工业生产的合规性与可靠性提供了坚实保障，是全球范围内低温干体炉的首选型号之一。

系列产品概况与型号差异

AMETEK PTC125系列干体炉分为A、B、C三个子型号，核心硬件一致但功能配置各有侧重，可满足从基础校准到复杂多传感器测试的不同需求。全系列均搭载专利双区加热/制冷模块、5.7英寸全彩VGA显示屏及USB/LAN通信接口，确保操作便捷性与数据传输灵活性。
型号核心配置对比表

注：表格数据源自AMETEK官方技术手册，证书均符合ISO/IEC17025认可要求，可直接用于FDA、GMP等合规性审核。
全系列共享核心硬件参数：设备尺寸531×169×432mm，重量仅15.2kg，是同类型低温干体炉中最轻便的产品之一；immersion深度190mm，适配绝大多数工业温度传感器；温度单位支持℃/℉/K切换，分辨率可达0.01℃，满足高精度校准需求。

核心技术优势解析

专利双区控温与高效制冷技术
PTC125系列搭载专利双区加热技术（专利号EP2074374/US8342742），主加热区确保均温块快速升温至目标温度，上补偿区精准抵消传感器插入带来的冷冲击与热量散失，使径向孔间温差低至0.01℃，轴向均匀性在40mm范围内≤0.05℃，接近实验室液浴槽的温场性能。制冷方面，采用自由活塞斯特林制冷器（FPSC）替代传统半导体制冷（Peltier），制冷效率提升40%，在无需任何辅助制冷剂的情况下，可稳定达到-90℃极低温，且运行噪音低于55dB，适合实验室与生产车间等多种环境。

智能参考传感器与Plug-and-Play设计
系列B、C型号支持JOFRASTS-150智能参考传感器，该传感器内置完整校准数据（含温度系数、有效期、序列号），连接设备后自动识别，无需人工录入参数，彻底消除系数输入错误风险。传感器采用90°弯折设计，安装后仅高出设备顶部22mm，可轻松校准带螺纹或连接头的传感器，解决了传统直杆传感器操作不便的痛点。此外，传感器内置校准有效期提醒功能，到期后设备自动弹窗警告，确保校准过程符合ISO、SOP等合规要求。
高效操作与数据管理能力

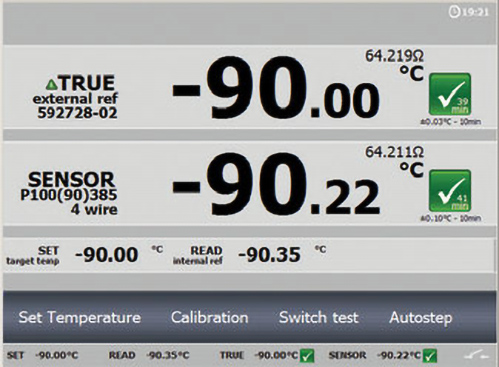

PTC125系列配备5.7英寸高亮度全彩VGA显示屏，实时显示SET（设定温度）、READ（实测温度）、TRUE（参考温度）、SUT（被校传感器温度）等核心数据，稳定性状态、实时时钟、传感器序列号等信息一目了然。操作采用菜单驱动逻辑，支持中文、英文、德语、日语等多语言切换，远距离或强光环境下仍能清晰读取。数据存储方面，可保存10组仪器配置、20组自动步进校准结果及20组开关测试数据，通过USB接口可快速导出至JofraCal软件，生成PDF或ASCII格式报告，直接用于合规性存档。
轻量化设计与全场景适配
针对现场校准需求，PTC125系列采用高刚性铝合金外壳与集成式提手设计，重量仅15.2kg，单人即可轻松携带。配套的一体化便携箱内置传感器、插块、工具等配件固定槽，运输过程中避免碰撞损坏，整机运输重量（含便携箱）为38kg，可通过标准电梯与车门。插块系统支持多尺寸适配，metric多孔插块套件（3-13mm）与英制套件（1/8"-7/16"）覆盖绝大多数工业传感器尺寸，无需单独采购专用插块，降低使用成本。

测试原理深度解析

PTC125系列干体炉基于“均温块传热+双区控温+智能对标”的核心原理，实现从-90℃到125℃的精准温度校准，其技术逻辑可分为四个关键环节：
温场构建原理
设备核心为高导热铝合金均温块，内部预设多个传感器插孔，通过双区加热/制冷模块实现温度控制。主加热区采用高密度加热丝与FPSC制冷器组合，快速将均温块加热或冷却至目标温度；上补偿区通过PID算法微调功率，抵消插孔开口处的热量散失与被校传感器插入带来的“冷冲击”，使均温块内部形成均匀稳定的温场。对于低温工况（≤0℃），设备自动启动除霜程序，避免均温块表面结霜影响传热效率，确保-90℃低温下仍能维持±0.03℃的稳定性。
温度控制与校准逻辑
校准过程中，设备通过内置高精度Pt100传感器（内部参考）或外接STS-150智能传感器（外部参考）实时采集均温块温度，与设定温度进行比对。当温度偏差超出阈值时，PID控制器动态调整加热/制冷功率，使温度快速趋近设定值并稳定。对于B、C型号，“SET跟随TRUE”功能可让设备自动微调均温块温度，使外部参考传感器的实测温度（TRUE）精准匹配设定温度（SET），确保校准区域温度与标准值完全一致，适用于对温度准确性要求极高的场景。
被校传感器插入均温块后，通过热传导实现热平衡（通常需10分钟达到稳定），设备采集被校传感器信号与参考传感器信号，计算两者差值即为被校传感器的误差值。对于B型号，内置的高精度测量电路可直接处理RTD（2/3/4线）、thermocouple（E/J/K/T/R/S/N/U）、mA变送器等信号，无需额外转换设备，直接输出温度误差结果。
误差补偿与环境适应机制
为应对复杂工业环境，PTC125系列集成多重误差补偿技术：MVI（电源抗干扰）功能抵御电网电压波动（±10%）对控温精度的影响；动态负载补偿技术通过监测插孔占用数量与传感器尺寸，自动调整加热功率，避免多传感器同时校准导致的温场漂移；温度线性化算法修正均温块本身的非线性误差，确保全量程范围内精度一致性。此外，设备防护等级达IP10，可抵御生产现场的粉尘与轻微震动，工作环境湿度兼容0-90%RH（无冷凝），适应实验室、车间、冷链仓库等多种场景。
特色测试功能原理
开关测试（仅B型号）：通过监测温度变化过程中开关的通断状态，自动识别“断开温度”“闭合温度”并计算滞后值（hysteresis），测试结果精确到0.01℃，适用于温度开关、thermostat的批量校准。
自动步进功能：支持最多20个温度步进编程，可设定每个步骤的目标温度与稳定保持时间，设备自动完成多温度点校准，无需人工干预，大幅提升批量传感器校准效率。
手动输入校准（仅B型号）：针对指示类温度设备，可在测试过程中手动录入设备显示值，软件自动计算误差并生成报告，适配无标准信号输出的老式温度仪表校准。

关键参数与性能指标

核心性能参数表

注：参数均源自AMETEK官方测试报告，测试条件为环境温度23℃±3℃、无强电磁干扰。

典型应用场景与合规价值

PTC125系列凭借其宽温度范围与高精度，在多个行业展现出显著应用价值。在制药行业，可校准冷链仓储的温度传感器、灭菌设备（SIP）的中温传感器，其数据可追溯性满足FDA21CFRPart11合规要求；在电子制造领域，适配半导体生产过程中的低温传感器校准，±0.03℃的稳定性确保芯片制造的温度控制精度；在科研实验中，-90℃的极低温能力可用于低温材料测试的传感器标定，无需依赖液氮，操作更安全高效。

用户反馈显示，该系列设备可将低温校准时间从传统方法的1-2小时缩短至30分钟以内，多传感器同时校准功能使批量测试效率提升3倍以上。其生成的校准报告包含设备信息、传感器参数、误差曲线、校准证书编号等完整信息，可直接用于ISO、GMP、CE等认证审核，大幅降低企业合规成本。

AMETEK PTC125系列干体炉以专利双区控温、FPSC高效制冷、智能传感器等核心技术，彻底改变了低温校准的操作模式，实现了“无制冷剂、高精度、便携化”的完美平衡。从基础型A到全能型B，从实验室到工业现场，该系列以灵活的配置、可靠的性能与全面的合规支持，成为全球数万企业的首选低温校准设备。其不仅解决了传统低温校准的效率与安全痛点，更通过数字化数据管理与全量程精度保障，为工业4.0时代的温度测量溯源提供了标准化解决方案。未来，随着工业生产对温度精度要求的持续提升，PTC125系列将持续迭代固件功能，拓展更多传感器适配类型与通信接口，进一步强化其在低温校准领域的技术优势。对于追求精准、高效、合规的企业而言，PTC125系列不仅是一款校准设备，更是保障生产质量、降低合规风险的核心资产，持续为各行业的温度测量可靠性赋能。
