Druck PACE5000E 压力控制器的详细资料

在航空航天、能源装备、半导体制造、计量校准等高端工业领域，压力控制设备的响应速度、测量精度、长期稳定性与场景适配性，直接决定研发测试、产线质检与计量溯源的可靠性。传统单通道压力控制器常面临速度与精度无法兼顾、模块化程度低、校准维护繁琐、工业集成性不足等痛点。 Druck PACE5000E模块化单通道压力控制器，以底盘+可互换控制模块的创新架构，搭配自研闭环压力控制算法，将1.5秒高速稳压、0.001%FS超高稳定度与全量程适配能力融为一体，兼顾产线终端测试、实验室校准与现场检测需求，为单通道压力控制场景提供高性能、易维护、高兼容的一站式解决方案。

PACE5000E模块化架构设计_单通道机架式压力控制主机

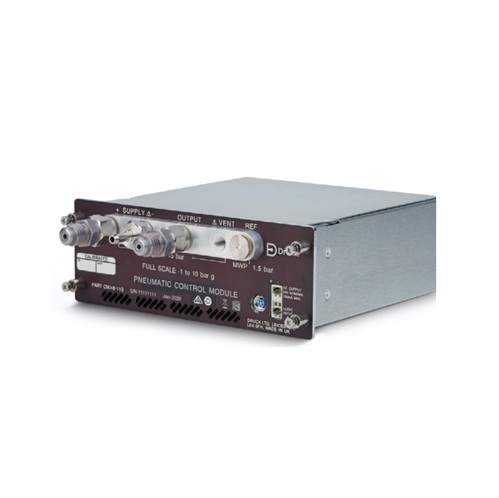

Druck PACE5000E采用底盘+可互换控制模块（CM） 的分体式模块化设计，重新定义单通道压力控制设备的结构逻辑。该设备为标准2U机架式单通道压力控制底盘，机身尺寸440mm×88mm×320mm，整机重量仅5.6kg，深度仅320mm，安装于19英寸标准机柜时可预留充足空间用于管路连接与配件部署，适配桌面摆放与机架安装两种使用模式。设备核心功能集成于可快速插拔的CM控制模块，模块内置阀门、阀组、高精度压力传感器及完整校准数据，维护时仅需对CM模块进行校准或更换，底盘可原位持续运行，大幅降低停机时间与运维成本。传感器直连阀组与manifold的一体化结构，减少管路转接节点，有效降低气体泄漏风险；单台底盘可兼容全量程CM模块，无需因压力量程切换更换主机，兼顾紧凑机身与全量程覆盖能力，完美匹配单通道压力控制的多样化场景需求。

PACE5000E压力控制原理_高速闭环算法实现精准稳压

PACE5000E依托实时闭环压力控制算法构建核心测试逻辑，全程实现压力实时采集→偏差快速运算→阀组动态调节的全自动闭环稳压流程。设备内置高精度压力传感器持续采集输出压力数值，与用户设定值实时比对，专用控制算法根据偏差大小智能调节阀组开度，快速平衡气源输入与输出压力，直至压力值稳定在设定区间。该算法针对不同应用场景提供双模式性能输出：高速模式下，外部负载≤100ml、20-50%满量程阶跃调节时，仅需1.5秒即可达到0.025%FS稳定度；高精度模式下，可在≤3秒内实现0.005%FS稳定度，若追求0.001%FS极致稳定度，响应时间仅增加2秒。算法突破传统控制器容积适配限制，可同时适配大容积与小容积负载，确保全量程范围内稳压速度与控制精度无妥协，满足高速测试与高精度校准双重需求。

PACE5000E核心精度参数_CM模块四级性能对比

PACE5000E搭载CM0、CM1、CM2、CM3四款分级控制模块，覆盖标准精度至参考级精度全等级需求，不同模块的测量精度、控制稳定性与长期稳定性参数清晰区分，可匹配工业测试、实验室校准、计量溯源等不同精度要求，核心性能参数如下表所示：
表格

CM3参考级模块依托专用传感技术，测量不确定度可低至5Pa，绝对量程测量精度达0.001%FS，满足最高等级计量溯源要求。所有模块均经过严苛环境验证，在常规工况下年漂移量极低，无需频繁校零与校准，保障全周期测量数据稳定可靠。设备适配干燥无油、非可燃气体介质，优先推荐干燥空气与氮气，可同时满足工业现场与实验室纯净气源使用要求。

PACE5000E操作交互设计_触控大屏简化专业操作

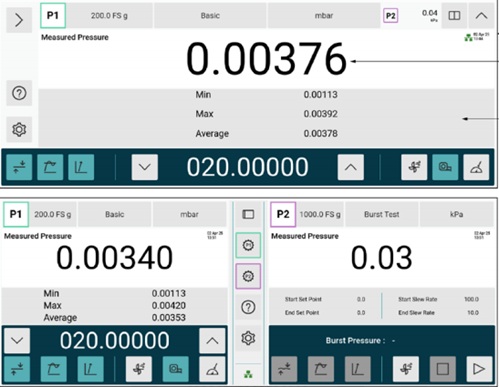

PACE5000E搭载216mm×54mm彩色触控液晶显示屏，搭配全新优化的用户界面与直观菜单结构，支持上下文敏感帮助提示，大幅降低专业设备操作门槛。屏幕可实时显示所选传感器压力数值、测量单位、功能图标、设定值与设备状态，支持一键切换测量量程与压力单位，设备支持mbar、bar、Pa、kPa、MPa、psi等数十种常用压力单位，还可自定义4种专用单位，适配不同行业检测习惯。设备配备HDMI视频输出接口，支持外接显示器、鼠标与键盘，适合测试台集中操作场景。系统内置全自动测量不确定度计算功能，可一键生成自定义格式校准证书，实现无纸化校准流程，全程留存校准历史数据，支持漂移趋势分析，随时满足行业合规审计要求，让专业压力校准操作更高效、更规范。

PACE5000E专项测试功能_泄漏与爆破测试合规检测

PACE5000E支持泄漏测试与爆破测试两大专项检测功能，覆盖压力器件合规质检核心场景。泄漏测试采用加压—保压—测差工作原理，向外部被测系统施加设定测试压力，通过预设保压时间消除绝热效应干扰，再进入正式测试周期，设备自动记录起始压力、终止压力与压力变化量，直接计算并输出泄漏率，检测结果直观精准，无需外接计算工具。爆破测试专为压力爆破片、承压零部件等安全检测设计，以可控速率平稳升压，精准捕捉器件破裂瞬间的压力峰值，为器件安全合规检测提供可溯源的精准数据。两项专项功能无需额外加装硬件，激活即可使用，有效拓展设备应用边界，满足单一设备完成多项压力测试的需求。

PACE5000E通讯接口_工业标准协议无缝集成

PACE5000E配备齐全的工业通讯接口，全面兼容主流自动化测试协议，可快速融入新建或现有测试系统，提升设备集成灵活性。设备支持USB-A、USB-C、USBTMC、以太网等标配接口，可选配RS232、GPIBIEEE-488扩展接口，遵循LXI1.6标准通讯协议，兼容VXI-11、HiSLIP、SCPI-99指令集，通过NIIVI-C与LabVIEW认证驱动，支持远程调试、故障排查与软件更新。通讯数据更新频率达20次/秒，可实时传输压力数据与设备状态，适配自动化产线无人值守测试、远程实验室校准等场景，实现压力控制设备与上位机、测试平台的无缝对接，满足工业数字化、智能化测试需求。

PACE5000E环境与物理参数_严苛工况稳定运行

PACE5000E具备出色的环境适应性与稳定的物理性能，可在严苛工业环境与实验室工况下持续可靠运行。设备工作温度范围0℃~55℃，校准温度区间15℃~45℃，存储温度-20℃~70℃，湿度适配5%RH~95%RH非冷凝环境，防护等级达IP20，满足室内固定安装与移动测试需求。机械性能符合EN61010-1、UL611010-1抗震标准，电磁兼容遵循EN6131326-1规范，通过PED、RoHS、WEEE认证并带有CE标识，适配全球多地区使用标准。电源支持100-120VAC/200-240VAC宽幅输入，兼容50/60Hz工频，压力接口采用G1/8内螺纹，北美地区可通过转接头适配1/8NPT内螺纹，接口兼容性强，安装部署便捷。

PACE5000E行业应用_多领域压力校准与测试解决方案

凭借高速高精性能、模块化设计与完善的功能配置，PACE5000E可覆盖航空航天、国防军工、能源、医疗制药、半导体电子、计量校准、环境监测、工业制造测试等全场景单通道压力控制需求。设备响应速度快、控制稳定度高，适合产线终端压力仪表批量测试；精度等级覆盖全面，可完成压力变送器、传感器、压力表等器件的校准作业；模块化设计便于现场维护与量程切换，适配研发实验室与计量校准机构的高频次使用需求。同时，设备具备前代PACE5000控制模块向后兼容能力，可直接替换老旧设备，最大化保护用户现有投资，是单通道压力控制领域兼顾性能、成本与易用性的优选设备。

Druck PACE5000E模块化单通道压力控制器，以创新分体式模块化架构、高速高精度闭环控制算法、四级精度CM模块与完善的工业适配能力，破解传统单通道压力控制器速度精度冲突、维护繁琐、集成性差等核心痛点。设备兼具1.5秒高速稳压、0.001%FS超高稳定度、全量程模块兼容与无纸化校准等优势，可同时满足工业产线测试、实验室校准与计量溯源需求，广泛适配高端制造多领域应用场景。作为单通道压力控制领域的标杆产品，PACE5000E以稳定可靠的性能、简洁易用的操作与灵活的扩展能力，为全球工业压力控制与计量校准提供高品质解决方案。
