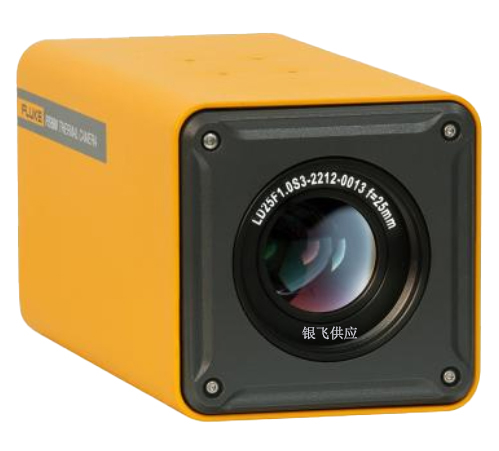

RSE30、RSE60、RSE30H 和 RSE60H Thermal Camera热像仪是应用广泛的固定式红外成像仪。其应用范围包括设备故障排除、电力、预防性和预测性维护、建筑诊断和研发。

热像仪可向装有 Fluke SmartView IR 软件的 PC 实时数据流传输红外视频。Fluke SmartView IR 专业热像分析软件是 Fluke 系列红外热像仪标配的专业热像分析软件，可用于热像图及全辐

射热像视频的专业分析和报告制作。是应用广泛的固定式红外成像相机。其应用范围包括设备故障排除、电力、预防性和预测性维护、建筑诊断和研发。

福禄克RSE30/60是福禄克的新型在线热成像产品，它不仅能保持高图像质量，还能与 SmartView IR PC 软件和SDK配合使用，使用户能够将仪器调试到所需的测试状态。

所有热像仪均需要足够的预热时间才能获得精确的温度测量值和最佳图像质量。预热时间随型号和环境条件变化。为了获得最精确的温度测量值，请至少等待 30 分钟。若在环境温度差异较大的环境之间移动热像仪，可能需要更长调整时间。热像仪可向装有 Fluke SmartView IR 软件的 PC 实时数据流传输红外视频。Fluke SmartView IR 专业热像分析软件是 Fluke 系列红外热像仪标配的专业热像分析软件，可用于热像图及全辐射热像视频的专业分析和报告制作。

热像仪和 Fluke SmartView IR 需要连接网络才能正常工作。建立网络连接，避免受到其他系统干扰。SmartView IR 是数据密集型应用程序。在同一台 PC 上或同一个网络系统使用其他数据密集型应用(数据流传输音频或视频)可能会导致数据丢失。

RSE30 RSE60 RSE30H和RSE60H Thermal Camera热像仪附件清单明细说明，数量，简单说明如下：

A 红外热像仪主机(含标准镜头) ，数量1

B 镜头盖(可拆卸) ，数量1

C 电源适配器/充电器输入端，数量1

D 电源转接头，数量1

E 以太网电缆3米，数量1

F 内六角扳手，数量1

G 三脚架转接块，数量1

H 安装螺钉，M2x5 数量4

I 随机文档，含安全须知、快速参考指南、合格证和保修卡各一数量1

在线红外热像仪在实际应用中具有诸多优势。首先，其高分辨率的成像能力可以福禄克推出了一款全新的在线红外热像仪解决方案，即福禄克RSE30。这款热像仪具有出色的性能和功能，能够满足各种应用需求。以下是对其主要特点的详细描述：

福禄克RSE60提供了优越的分辨率，由于红外图像清晰很度，细节放放很清晰不模糊，使用户能够更准确地观察和分析目标。

自动对焦系统：RSE30 配备了先进的自动对焦系统，能够快速锁定测试目标，极大地减少了调试时间和精力的消耗，提高了工作效率。

流畅的观测体验：支持30Hz的帧频和1.8Mb的带宽视频输出，使观察体验更加流畅，用户能够更清晰地捕捉到细微的变化和动态。

广泛的温度测量范围：RSE30H/60H支持最大-20℃到2000℃的温度测量范围，适用于多种不同的应用场景，可以满足用户对温度范围的多样化需求。

灵活的连接选项：通过RS-485串口，用户可以实现控制信号输出和系统接入，便于组网，满足各种管制和管理需求，提高了系统的灵活性和可控性。

多样化调色板：提供铁红、黑白、彩虹等10种调色板，用户可以根据需要选择，以比较不同的测试效果，从而更好地理解和分析热图数据。

多种镜头选择：标配、广角和长焦三种镜头支持额外选择，满足了不同用户在研发、质检和监测等多种需求下的镜头需求，提高了热像仪的适用性和灵活性。

强大的软件支持：配备SmartView IR电脑软件和SDK，能够实现更多工业视觉测试功能，增强了产品的应用灵活性和扩展性，使用户能够更好地定制和优化热像仪的应用。

可扩展性：针对更多可选的扩展功能和硬件，用户可以直接咨询福禄克的当地服务人员，以满足特定的应用需求，提高了产品的可定制性和适用性。

连接到计算机或网络

1. 将产品放在稳定的平坦表面或三脚架上。

2. 将以太网电缆的一端连接到 PC 或交换机上的以太网插孔，另一端连接到热像仪尾部的LAN 接口(图 2 中的 D)。

3. 将电源适配器的交流插头连接到电源插座，电源转接头一端连接到产品尾部的电源输入端口(图 2 中的 F)，LED 指示灯呈绿色，表示电源已接通。

4. 等待产品完成预热后，取下镜头盖，然后在计算机上按照 IP 地址部分所述执行，并运行Fluke SmartView IR 软件。

IP 地址

在 PC 上按照以下步骤连接热像仪：

1. 按照连接到计算机或网络部分的方法将热像仪连接到 PC 或网络。

2. 设置服务器本地 IP 与设备处于同一网段。

3. 打开 IPConfig 软件并搜索到设备 IP 地址。设备 IP 为 192.168.1.100。

4. 启动 Fluke SmartView IR 软件，使用 IP 地址 192.168.1.100 连接热像仪。

5. 接下来的操作请参见 Fluke SmartView IR 软件的用户手册。

注：设备默认 IP 地址为 192.168.1.100，并在使用复位(Reset)按钮重置设备后恢复为该 IP地址。请勿将服务器或其他 PC 及网络设备设置为该 IP 地址。如需更改设备 IP 地址，

请参考 IPConfig 软件的使用说明。

Fluke SmartView IR 软件

Fluke SmartView IR 软件可与热像仪配合使用，其中包含用于分析图像、整理数据和信息以及制作专业报告的功能。

通过 SmartView IR 软件可以：

• 传输全辐射视频

• 拍摄全辐射视频或图像

• 分析图像

• 绘制数据趋势

• 导出数据

• 定制报告

可选镜头请参考如下列表：

镜头维护要很小心，为防止损坏红外镜头：

• 小心地清洁红外镜头。镜头有精细的防反射涂层。

• 请勿用力清洁镜头，因为这会损坏防反射涂层。

清洁镜头：

1. 使用压缩空气罐或干燥氮离子枪（如果适用）吹掉镜头表面的微粒。

2. 将无绒布浸泡在市面上可以购得的含酒精、乙醇或异丙醇的镜头清洗液中。

3. 拧去布中多余液体。

4. 在镜头表面做圆周运动进行擦拭，之后丢弃该布条。

5. 如有需要，可使用新无绒布重复上述步骤。
