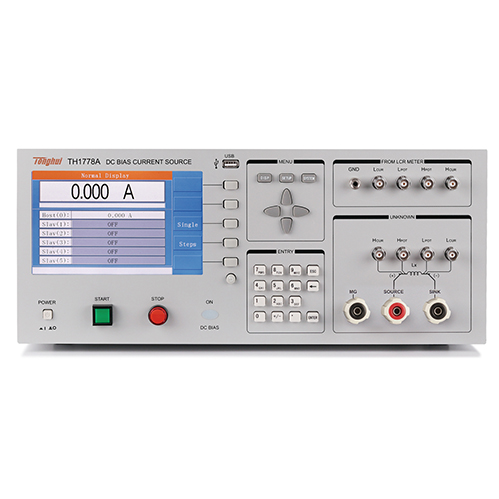

TH1778A直流偏置电流源是一款专为磁性电感器交直流叠加测试及磁性材料特性分析而设计的测试设备。以下是对其功能特性、附件以及相关参数的详细介绍：

一、功能特性

1、高性能输出能力

   TH1778A直流偏置电流源具备强大的输出能力，单台设备即可提供0\~20A的恒流输出。同时，通过连接从机，最大输出电流可扩展至0\~120A（最多支持6台联机，但部分资料提及可支持5台联机，具体以官方最新资料为准），满足了大电流测试的需求。

2、新一代交直流叠加测试原理

   设备采用新一代交直流叠加测试原理，能够更真实地模拟实际工作条件下的电流情况，从而提供更准确的测试结果。这一特性使得TH1778A在磁性电感器测试、磁性材料分析等领域具有更高的应用价值。

3、实时响应与修改

   TH1778A在工作时能够接受实时修改的电流指令，并立即做出响应。这一特性使得设备在测试过程中能够灵活调整输出电流，满足不同测试阶段的需求。

4、友好的用户界面

   设备配备了全新设计的图形化操作界面，提供多种控制方式，包括手动按键控制、脚踏开关控制以及远程指令控制。同时，界面支持中英文切换，方便不同语言背景的用户使用。

5、可扩展性与可裁剪性

   TH1778A具有良好的可扩展性和可裁剪性。用户可以根据实际需求选择不同的配置和接口选项，以满足不同测试系统的需求。这一特性使得设备在多种测试场合下都能发挥出色的性能。

6、精细的电流步进

   设备提供精细的电流步进功能，使得测试过程中能够更准确地控制输出电流的大小。这一特性对于需要高精度测试的场合尤为重要。

7、安全保护功能

   TH1778A具备过流、过压、过热等保护功能，确保测试过程中的安全性和可靠性。同时，设备还符合相关安全标准和规定，进一步保障了用户的安全。

8、丰富的指令集

   设备提供了完备的SCPI指令集，方便用户进行自动化测试和远程控制。通过指令集，用户可以实现对设备的精确控制和数据读取，提高测试效率和准确性。

9、故障自检与文件管理

   TH1778A具备仪器故障自检功能，能够及时发现并处理设备故障。同时，设备还支持99组自定义文件管理，方便用户存储和读取测试数据。

二、附件与配件

TH1778A直流偏置电流源配备了丰富的附件和配件，以满足用户的不同需求。以下是一些常见的附件和配件：

1、电流输出夹

   用于连接被测件和设备的输出端，确保电流能够稳定、准确地输出到被测件上。

2、脚控开关

   提供两种脚踏控制模式，方便用户在测试过程中进行远程控制。脚控开关的设计使得用户可以在不离开测试台的情况下对设备进行操作，提高了测试的便捷性和效率。

3、联机线

   用于连接主机和从机，实现多机联机测试。联机线的存在使得用户可以轻松扩展设备的输出能力，满足大电流测试的需求。

4、测试盒

   用于连接被测件和设备的测试接口，确保测试信号的稳定传输。测试盒的设计使得设备能够与被测件进行良好的电气连接，提高测试的准确性和可靠性。

5、用户手册

   提供了设备的详细操作指南和维护保养方法。用户手册是用户了解设备功能、操作方法和维护保养的重要参考资料。

6、其他选配附件

   根据用户需求，还可以选购其他选配附件，如电源滤波器、校准器等。这些附件能够进一步提升设备的性能和测试精度。

三、相关参数

TH1778A直流偏置电流源的相关参数如下：

1、电流范围

   - 主机：0.000mA\~20.0A（有1A/5A/20A三个电流档）

   - 联机（最多6台）：0.000mA\~120.0A

2、显示

   480×800 16:9 24bit真彩TFT LCD，提供直观易用的图形化操作界面。

3、控制

   - 实体按键：START/STOP按键，控制启动或关闭电流输出。

   - 脚踏开关：提供两种脚踏模式，用于远程控制电流输出。

   - RS232接口：可通过指令进行远程控制。

4、频率响应

   0Hz\~2MHz，满足高频测试需求。

5、输出电压

   最大输出电压为7.5V（或8V，具体取决于输出电流大小）。

6、被测件最大允许参数

   - 直流电阻：Rmax=Vmax/I（Ω）

   - 电感量：Lmax=Vmax/(di/dt)（mH）

7、扫描调整

   - 扫描最小步进：I≤1A时，5mA；I≤5A时，25mA；I≤120A时，100mA。

   - 扫描调整时间：20ms\~3600s。

8、接口

   配备SlaverLink接口、RS232C接口以及USB Device接口，方便用户进行连接和通讯。

9、其他参数

   - 电源：AC 220/110V（±10%），50/60Hz（±5%），功耗≤600VA。

   - 工作环境：温度0\~55℃（正常工作），湿度<90%RH（正常工作）。

   - 安全性能：符合相关安全标准和规定，具备过流、过压、过热等保护功能。

四、应用领域

TH1778A直流偏置电流源广泛应用于磁性电感器的交直流叠加测试、磁性材料的特性分析以及需要大电流的测试场合。在电源模块测试、汽车电子测试等领域也具有较高的应用价值。通过提供稳定的直流偏置电流和精确的交流测试信号，设备能够帮助用户了解电感器、变压器等绕线元件在实际工作环境中的性能表现，为产品的研发和优化提供有力支持。

TH1778A直流偏置电流源是一款功能强大、性能卓越的测试设备。其高性能输出能力、新一代交直流叠加测试原理、实时响应与修改、友好的用户界面以及丰富的附件和配件等特点使得设备在多种测试场合下都能发挥出色的性能。同时，设备的相关参数也满足了用户对高精度、高稳定性测试的需求。
