TH903A电感偏流特性综合测试系统是一款专为电感器、电抗器等元件的直流特性分析而设计的综合测试设备。该系统集成了先进的测试技术和高精度的测量仪器，能够为用户提供全面、准确的测试结果。以下是对TH903A电感偏流特性综合测试系统功能特点、参数详情的详细介绍：

一、功能特点

1、Windows操作环境一体化程控操作

   TH903A系统采用Windows操作环境，提供了直观易用的图形化操作界面。用户可以通过鼠标和键盘轻松完成测试参数的设置、测试过程的控制以及测试结果的查看和分析。同时，系统还支持远程程控操作，方便用户进行自动化测试和远程控制。

2、高精度测量与多参数分析

   系统具备高精度测量能力，能够准确测量电感器、电抗器等元件的直流电阻、电感量等关键参数。此外，系统还支持多参数分析功能，能够同时显示和记录多个测试参数的变化曲线和数据，为用户提供全面的测试信息。

3、灵活的可裁剪性及可扩展性

   TH903A系统具有良好的可裁剪性和可扩展性。用户可以根据实际需求选择不同的测试模块和接口选项，以满足不同测试系统的需求。同时，系统还支持与多种外设进行连接和通讯，方便用户进行扩展应用。

4、极精细的电流步进与多种电流输出方式

   系统提供了极精细的电流步进功能，使得测试过程中能够更准确地控制输出电流的大小。此外，系统还支持单一电流、步进扫描、图形化扫描等多种电流输出方式，满足不同测试阶段的需求。

5、实时操作与数据存储

   用户可以在软件界面上实时操作所有参数及设置，并直接存储和调用测试结果。系统支持数据库、Excel、Txt等多种格式文件的存储和导出，方便用户进行数据处理和分析。

6、中英文界面与图形化操作

   系统提供了中英文切换功能，方便不同语言背景的用户使用。同时，图形化操作界面使得用户能够更直观地了解测试过程和结果。

7、应用广泛

   TH903A电感偏流特性综合测试系统不仅适用于电感器、电抗器的直流特性分析，还可用于铁芯、铁氧体材料以及其他材料的直流特性分析。系统的高精度测量能力和多参数分析功能使得其在电源模块测试、汽车电子测试等领域也具有广泛的应用价值。

二、参数详情

1、型号与配置

   - 型号：TH903A

   - 显示屏：LCR显示屏+电脑显示器

   - 主机与从机配置：一台TH1778A（或TH1778）主机，可自由匹配1\~5台TH1778AS（或TH1778S）从机

2、测量范围与精度

   - 电流范围：20A\~120A（具体取决于主机与从机的配置）

   - 支持测量频率：0Hz\~2MHz

   - 测量精度：高达0.05%（具体精度可能因测试条件而异）

3、输出参数

   - 最大输出电压：35V（此电压为输出1.000A时的电压，不同量程请参照用户手册）

   - 最大允许直流电阻：Rmax=Vmax/I（Ω）（Rmax的计算请参照用户手册说明）

   - 最大允许电感量：Lmax=Vmax/(di/dt)（mH）（Lmax的计算请参照用户手册说明）

4、测试功能

   - 单一电流测试：用于测量在固定电流下的电感器、电抗器等元件的直流特性。

   - 步进扫描测试：通过逐步增加或减少电流值，观察电感器、电抗器等元件的直流特性随电流变化的情况。

   - 图形化扫描测试：在软件界面上绘制电流与电感量、直流电阻等参数的关系曲线，方便用户进行直观分析和比较。

5、其他参数

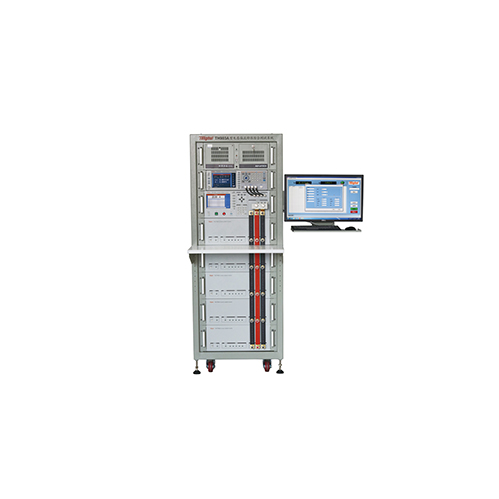

   - 工控机系统配置：工控机、液晶显示器、键盘、鼠标、上位机软件以及19英寸标准机柜。

   - 数据存储与导出：支持数据库、Excel、Txt等多种格式文件的存储和导出。

   - 扫描调整时间与步进：根据电流范围的不同，扫描调整时间和步进也会有所不同。具体参数请参照用户手册。

6、接口与通讯

   - 系统提供了多种接口选项，如RS232C接口、USB接口等，方便用户与外设进行连接和通讯。

   - 支持远程程控操作，用户可以通过指令对系统进行远程控制。

7、工作环境与安全性能

   - 工作环境温度：0\~55℃（正常工作），湿度<90%RH（正常工作）。

   - 系统具备过流、过压、过热等保护功能，确保测试过程中的安全性和可靠性。

三、应用领域

TH903A电感偏流特性综合测试系统广泛应用于磁性电感器的交直流叠加测试、磁性材料的特性分析以及需要高精度测量的场合。在电源模块测试、汽车电子测试等领域也具有较高的应用价值。通过提供稳定的直流偏置电流和精确的交流测试信号，系统能够帮助用户了解电感器、变压器等绕线元件在实际工作环境中的性能表现，为产品的研发和优化提供有力支持。

TH903A电感偏流特性综合测试系统是一款功能强大、性能卓越的综合测试设备。其高精度测量能力、多参数分析功能以及灵活的可裁剪性和可扩展性使得系统在多种测试场合下都能发挥出色的性能。同时，系统的中英文界面和图形化操作界面也使得用户能够更直观地了解测试过程和结果。
