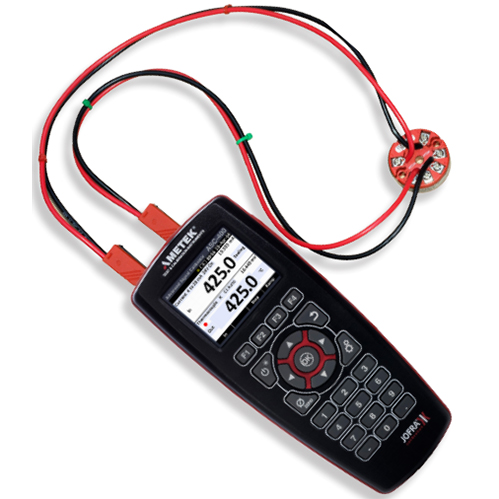

在工业校准设备领域，硬件稳定性、能耗控制与精度溯源能力是衡量仪器实用性的核心维度。JOFRA ASC400多功能信号校准仪作为
Ametek旗下的便携式校准设备，依托模块化硬件架构与精细化设计，在复杂现场环境中实现了精度与实用性的平衡。不同于传统校准仪侧重单一性能的设计逻辑，JOFRA ASC400多功能信号校准仪通过硬件模块协同、低功耗优化与全链条精度溯源技术的融合，满足了多场景校准需求。本文结合Ametek官方硬件手册与校准技术规范，从核心硬件协同机制、低功耗设计原理、精度溯源保障体系三个方面，剖析JOFRA ASC400多功能信号校准仪的技术内核。
核心硬件的模块化协同设计机制
JOFRA ASC400多功能信号校准仪的硬件系统采用“主控制模块+功能子模块”的协同架构，各模块通过高速数据总线实现同步响应，这一设计为多参数校准提供了硬件基础。根据Ametek发布的硬件架构图，JOFRA ASC400多功能信号校准仪的主控制模块搭载ARMCortex-M4内核处理器，主频达168MHz，负责统筹信号生成、数据采集与指令解析等核心任务，其内置的硬件加速单元可将信号处理延迟缩短至50ms以内，确保校准操作的实时性。
信号生成子模块是JOFRA ASC400多功能信号校准仪实现高精度输出的关键，采用“24位D/A转换器+可编程增益放大器”的组合方案。D/A转换器选用ADI公司的AD5791芯片，该芯片的积分非线性误差低于±0.5LSB，配合Ametek定制的低噪声参考源，可将直流电压输出误差控制在0.025%ofreading以内。可编程增益放大器支持1-1000倍精准调节，能根据校准需求将微弱模拟信号放大至适配量程，且在全增益范围内保持低于1μV的噪声水平。值得注意的是，
JOFRA ASC400多功能信号校准仪的信号生成模块与采集模块通过光电隔离技术实现物理隔离，隔离电压达250Vrms，有效避免了信号干扰导致的精度偏差。
数据采集子模块则采用“24位A/D转换器+抗混叠滤波器”设计，A/D转换器的采样率可在10Hz-1kHz范围内动态调整，配合8阶巴特沃斯滤波器，能滤除10倍以上采样频率的噪声信号。在热电偶校准场景中，该模块可同步采集环境温度与热电势信号，通过主控制模块的算法运算实现冷端补偿，这一协同流程使JOFRA ASC400多功能信号校准仪的温度校准误差稳定在±0.1℃以内。此外，ASC400的硬件模块均采用标准化接口设计，更换故障子模块时无需重新校准整机，大幅降低了维护成本。
便携式场景下的低功耗优化技术
作为现场校准设备，JOFRA ASC400多功能信号校准仪的低功耗设计直接影响续航能力与便携性，其通过硬件选型与智能功耗管理技术的结合，实现了性能与能耗的平衡。根据Ametek官方测试数据，JOFRA ASC400多功能信号校准仪在电池供电模式下，连续工作时间可达8小时，待机功耗低于50mW，这一表现得益于多维度的功耗优化策略。
在硬件选型层面，JOFRA ASC400多功能信号校准仪的核心元器件均采用低功耗型号。主控制模块的处理器支持动态电压调节技术，在待机状态下自动降低核心电压至1.0V，主频降至8MHz，功耗较工作状态降低70%；信号生成模块的D/A转换器内置休眠模式，未启用时功耗仅为正常工作状态的5%。此外，ASC400的显示屏采用OLED技术，相比传统LCD屏功耗降低40%，且支持亮度自动调节，可根据环境光强调整显示参数，进一步减少能耗。
智能功耗管理系统是JOFRA ASC400多功能信号校准仪实现低功耗运行的核心。该系统通过内置的电流传感器实时监测各模块功耗，当某一功能子模块闲置超过30秒时，自动触发休眠模式；在多参数校准场景中，系统根据校准流程动态激活所需模块，例如进行电阻校准时，自动关闭频率信号生成模块的供电回路。同时，JOFRA ASC400多功能信号校准仪支持外接电源与电池供电的无缝切换，切换过程中采用电容续流技术，确保信号输出不中断，既保障了校准连续性，又延长了电池寿命。某现场校准工程师反馈：“携带JOFRA ASC400多功能信号校准仪进行户外作业时，无需频繁更换电池，单日完成10台变送器校准后仍有剩余电量。”
全链条的精度溯源保障体系
精度溯源是校准仪器的核心价值所在，JOFRA ASC400多功能信号校准仪通过“硬件基准校准+软件算法修正+溯源认证支持”的全链条体系，确保测量结果的可信度与可追溯性。Ametek作为具备ISO/IEC17025资质的机构，为JOFRA ASC400多功能信号校准仪提供了完善的溯源技术支撑。
硬件基准的定期校准机制为JOFRA ASC400多功能信号校准仪奠定了精度基础。仪器内置的齐纳参考源每年需进行一次校准，校准过程通过专用接口连接Ametek标准源，自动修正参考电压漂移；D/A与A/D转换器则采用内置校准程序，用户可每月启动一次自检校准，通过对比内部标准电阻与电压信号，修正转换误差。根据Ametek校准规范，JOFRA ASC400多功能信号校准仪的硬件基准年稳定性优于10ppm，确保了长期使用中的精度一致性。
软件算法修正技术进一步提升了JOFRA ASC400多功能信号校准仪的溯源精度。仪器内置100+组修正系数，涵盖温度漂移、非线性度等误差类型，在不同环境条件下自动调用对应系数。例如，在-10℃低温环境中进行电压校准，软件会根据预设的温度-误差曲线，修正0.001%的漂移误差；针对电阻校准中的引线电阻影响，ASC400采用4线制测量模式，通过算法消除导线电阻带来的系统误差。此外，JOFRA ASC400多功能信号校准仪支持校准数据存储功能，可记录每次校准的参数、时间与操作人员信息，为溯源核查提供依据。
在溯源认证支持方面，JOFRA ASC400多功能信号校准仪符合ILAC-MRA互认协议要求，其校准结果可通过Ametek出具的校准证书实现国际互认。仪器内置的校准报告生成功能，可自动按照ISO17025标准格式输出报告，包含测量不确定度评定、溯源链说明等关键信息，无需额外软件处理。某计量机构的测试数据显示，JOFRA ASC400多功能信号校准仪的校准结果与国家计量标准的偏差小于0.005%，完全满足工业计量溯源需求。
JOFRA ASC400多功能信号校准仪以硬件模块化协同为基础，通过低功耗设计适配现场场景，依托全链条精度溯源技术保障数据可靠。其硬件模块的协同机制解决了多参数校准的同步性难题，低功耗优化提升了便携作业能力，精度溯源体系则满足了计量合规要求。从车间设备维护到实验室校准，从室内检测到户外作业，JOFRA ASC400多功能信号校准仪凭借均衡的技术设计，成为工业校准领域的实用设备，为各行业的精度控制工作提供了稳定支撑。
