在材料力学测试领域，手动操作设备凭借精准的人为可控性，在实验室精准研发、小批量定制化检测等场景中占据重要地位。

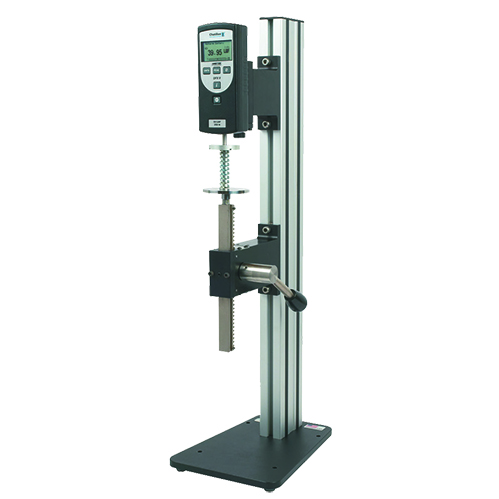

Chatillon MT150手动测试系统作为一款专注于150lbf（660N）负载范围内的拉伸与压缩测试设备，以其可靠的机械传动机制、灵活的传感器适配能力及便捷的实操优化设计，广泛应用于电子、轻工、汽车零部件等行业。MT150支持快速操作杠杆与精密手轮两种手动驱动方式，配合多规格立柱与多形态安装设计，既能满足高精度测试需求，又能适配不同场地与样品的测试条件。本文将从机械传动核心技术、传感器适配与数据修正机制、实操优化与维护体系三个维度，结合权威技术手册，对Chatillon MT150手动测试系统进行深度技术解析，展现其在手动测试设备中的技术优势。
机械传动核心技术：手动操作精准性的底层支撑
Chatillon MT150手动测试系统的核心竞争力源于其精密的机械传动设计，通过杠杆与手轮两种驱动机构的差异化优化，结合高刚性机身结构，实现手动操作下的力值与位移精准控制，为测试数据的可靠性提供底层保障。MT150的机械传动设计充分考虑了手动操作的力反馈与调节精度，每个部件的参数设定均经过严格校准，确保操作手感与测试精度的平衡。
杠杆驱动机构是Chatillon MT150手动测试系统针对高效测试场景的核心配置，其传动效率与操作省力性尤为突出。该机构采用快速传动齿轮组设计，齿轮啮合精度高，传动过程无卡顿，杠杆每转动一圈可实现75mm（3in）的十字头行程，大幅提升测试效率。在批量检测场景中，如包装材料的粘合强度测试、电子元器件的插拔力检测，操作人员通过杠杆驱动可快速完成样品的加载与卸载，无需长时间重复精细调节。同时，杠杆驱动机构的力反馈设计合理，操作人员可通过手感感知样品的受力变化，及时发现测试异常，如样品断裂、夹具松动等，避免无效测试数据的产生。Chatillon MT150手动测试系统的杠杆驱动机构还具备可拆卸更换特性，若长期使用后出现齿轮磨损，可通过专用备件套件（型号SPK-MT-L150）进行更换，无需整体维修设备，降低维护成本。
精密手轮驱动机构则是MT150针对高精度测试场景的关键配置，其调节精度与稳定性满足实验室研发级测试需求。手轮采用防滑纹理设计，握持舒适，每转动一圈的十字头行程为12mm（0.5in），相较于杠杆驱动，调节精度提升6倍，适合需要缓慢加载、精准控制位移的测试场景，如微型弹簧的压缩回弹性能测试、薄膜材料的拉伸强度测量等。手轮驱动机构内置精密齿条与齿轮传动组件，齿条的齿距误差控制在微小范围内，确保十字头移动平稳，力值传递均匀，避免因手动操作的微小晃动导致测试数据波动。此外，Chatillon MT150手动测试系统的手轮驱动机构配备锁定螺钉，当十字头移动至目标位置后，可通过锁定螺钉固定，防止测试过程中因外力触碰导致位置偏移，进一步保障测试精度。
机身结构的高刚性设计为机械传动的精准性提供了重要支撑。Chatillon MT150手动测试系统采用单柱式机身，立柱材质选用高强度合金，经过精密加工与热处理，确保测试过程中无明显形变。立柱长度提供三种可选规格：标准型750mm、扩展型1000mm、超长篇1500mm，可根据样品高度灵活适配，150mm（6in）的喉深设计为大型样品或特殊形状样品提供了充足的操作空间。底座采用加重设计，重量约12.2KG（26LB），配合四个橡胶脚垫，有效吸收手动操作过程中的振动，减少机身晃动对测试数据的影响。同时，底座设有四个Ø8mm安装孔，可通过螺钉将设备固定于工作台，进一步提升机身稳定性，尤其适用于高精度测试场景。
传感器适配与数据修正机制：测试数据准确性的关键保障
Chatillon MT150手动测试系统的测试精度不仅依赖机械传动设计，还得益于其灵活的传感器适配能力与科学的数据修正机制。MT150兼容多种CHATILLON系列力传感器，通过专用安装套件实现精准对接，同时针对传感器挠度问题建立完善的修正流程，确保力值与位移数据的真实性，完全满足工业检测与实验室研发的精度要求。
传感器适配的灵活性是Chatillon MT150手动测试系统的重要技术优势，可根据测试需求选择不同类型的力传感器，覆盖多种精度与负载范围。MT150通过专用传感器安装套件实现与不同系列传感器的精准对接，常用套件包括SPK-MT-0001、SPK-MT-0002、SPK-MT-0003等，分别适配DFE2/DFS2/DFX2/LG、DPPH/DFIS、DFM等系列传感器。例如，SPK-MT-0001套件专为150LBF负载范围内的DFE2/DFS2/DFX2/LG系列传感器设计，包含适配螺钉、锁定螺钉、安装板等组件，安装过程简单快捷，无需复杂校准即可实现传感器与机身的精准定位，确保力值传递无偏差。对于需要远程测量的场景，MT150还支持SPK-MT-REMOTE远程传感器安装套件，适配0.55LB-200LB的远程传感器，进一步拓展了测试场景的适配能力。
不同传感器的挠度差异会影响位移测量的准确性，Chatillon MT150手动测试系统为此建立了科学的数据修正机制，通过权威的挠度参数表与明确的修正流程，消除传感器形变对测试结果的干扰。根据技术手册提供的数据，不同系列传感器在满量程负载下的挠度存在显著差异：DPP、DPPH系列为0.100英寸（2.54mm），DFM系列为0.015英寸（0.381mm），DFIS/DFE2/DFS2/DFX2系列仅为0.007英寸（0.178mm）。测试时，操作人员需根据所适配传感器的型号，按照实际负载比例计算挠度值，从测量位移中扣除，以获得样品的真实位移数据。例如，使用DPP50LB传感器进行拉伸测试，当负载达到满量程50LB时，传感器挠度为0.100英寸，若标尺测量的总位移为2.0英寸，则样品的真实位移为1.9英寸。Chatillon MT150手动测试系统的这一修正机制，需结合测试前的传感器校准与测试中的数据记录，确保每个测试环节都能精准执行，从而保障数据的可靠性。
位移测量组件的多样化选择进一步提升了MT150的测试精度适配能力。Chatillon MT150手动测试系统提供标尺组件与数字指示器两种位移测量方案，标尺组件为毫米/英寸双刻度设计，操作简便，适用于对位移精度要求不高的常规测试；数字指示器则具备0.0005英寸（0.01mm）的高分辨率，能精准捕捉样品的微小形变，适合精密测试场景。两种位移测量组件均可通过专用套件快速安装，与传感器适配后形成完整的力-位移测量体系。例如，在薄膜材料的拉伸测试中，数字指示器可精准记录样品从受力到断裂的全程位移变化，配合DFIS系列高精度传感器，实现拉伸强度与断裂伸长率的精准计算；而在常规的包装压缩测试中，标尺组件即可满足位移测量需求，简化操作流程。
实操优化与维护体系：提升使用效率与设备寿命
Chatillon MT150手动测试系统在设计时充分考虑了操作人员的使用体验与设备的长期稳定运行，通过安装校准的便捷化、测试流程的标准化、维护保养的简单化，构建了完善的实操优化与维护体系，降低使用门槛，延长设备寿命。
安装与校准的便捷化设计是Chatillon MT150手动测试系统实操优化的重要体现，无需专业技术人员即可完成设备的安装与调试。
MT150支持台式垂直、壁挂式、台式水平三种安装方式，不同安装方式可通过专用套件快速切换。台式垂直安装时，仅需通过底座的四个安装孔将设备固定于工作台，配合水平仪校准机身垂直度，确保测试过程中力值传递垂直无偏差；壁挂式安装需使用带Ø8.5mm安装孔的专用安装板，拆除立柱顶部塑料盖后固定安装板，操作步骤简单，可有效节省工作台空间；台式水平安装则适用于横向拉伸或压缩测试，通过水平安装套件将设备固定，校准水平后即可使用。校准方面，MT150的力值校准可通过标准砝码与适配传感器配合完成，位移校准则可通过标准量块验证标尺或数字指示器的精度，校准流程清晰，操作人员可按照技术手册独立完成。
测试流程的标准化设计进一步提升了Chatillon MT150手动测试系统的使用效率，确保不同操作人员都能获得一致的测试结果。无论是拉伸测试还是压缩测试，MT150都有明确的操作步骤：测试前需检查设备运行状态、安装并校准传感器、装夹样品并记录初始数据；测试中需均匀施加负载，实时观察力值与位移变化，记录关键数据；测试后需卸载负载、取出样品、清理设备，并对数据进行修正与分析。例如，在压缩测试中，操作人员需先将样品居中放置于工作台，调节十字头高度使压板与样品轻微接触，记录初始位移后施加压力，施加过程中需保持杠杆或手轮转动均匀，避免突发力导致样品损坏；测试完成后，根据传感器挠度参数修正位移数据，计算样品的真实压缩性能。标准化的测试流程不仅提升了测试效率，还减少了人为操作误差，确保测试数据的重复性。
维护保养的简单化设计降低了Chatillon MT150手动测试系统的长期使用成本，延长了设备寿命。MT150的易损部件主要包括齿轮组、衬套、螺钉等，这些部件均可通过AMETEK官方提供的备件套件单独更换，如杠杆驱动的齿轮组件（SPK-MT-L150）、手轮驱动的齿轮组（SPK-MT-H150）等。日常维护时，操作人员需定期检查齿轮组与齿条的啮合情况，若出现卡顿或异响，可涂抹专用润滑油；保持设备清洁，避免灰尘、油污进入传动机构；定期检查传感器安装的牢固性，防止测试过程中出现松动。此外，Chatillon MT150手动测试系统享有自交付之日起一年的质保期，质保范围涵盖材料与工艺缺陷，若出现非人为损坏，可联系当地AMETEK经销商获取免费维修或部件更换服务，进一步保障设备的长期稳定运行。
Chatillon MT150手动测试系统凭借精密的机械传动设计、灵活的传感器适配与数据修正机制、完善的实操优化与维护体系，成为中低负载手动测试领域的可靠选择。其杠杆与手轮两种驱动机构的差异化设计，可满足高效批量检测与高精度研发测试的多元需求；科学的传感器适配与数据修正机制，确保了测试数据的真实性与重复性；便捷的安装校准、标准化的测试流程与简单的维护保养，降低了使用门槛与长期成本。无论是电子行业的元器件测试、包装行业的材料性能检测，还是实验室的精准研发，Chatillon MT150手动测试系统都能以稳定的性能提供可靠的测试解决方案。在制造业高质量发展的趋势下，手动测试设备的精准性与易用性需求日益提升，Chatillon MT150手动测试系统凭借其核心技术优势与完善的使用保障，有望在更多行业实现规模化应用。未来，随着传感器技术与机械制造工艺的不断进步，MT150或将通过配件升级进一步提升测试精度与操作便捷性，为用户提供更全面的手动测试解决方案，助力企业优化产品质量、提升研发效率，在市场竞争中占据有利地位。
