柯尼卡美能达CS-3000系列分光辐射亮度计全行业应用专题，覆盖显示面板、车载电子、照明光源、航空航天、投影等领域的亮度色度测量方案，附各行业检测标准对照与选型配置建议，助力多场景光学检测落地。

一、工业检测行业应用需求开篇

在现代制造业中，光与色彩的精准测量已成为产品品质管控的核心环节。从消费电子的显示面板到汽车座舱的人机交互界面，从通用照明的光源评价到航空仪表的指示可靠性，各类发光器件和显示产品都需要在研发、生产和出货检验阶段进行严格的亮度与色度测量。随着HDR高动态范围显示、MiniLED/MicroLED新型显示、车载HUD抬头显示等技术的快速普及，传统测量设备在低亮度精度、高亮度覆盖、测量速度和自动化适配等方面面临新的挑战。

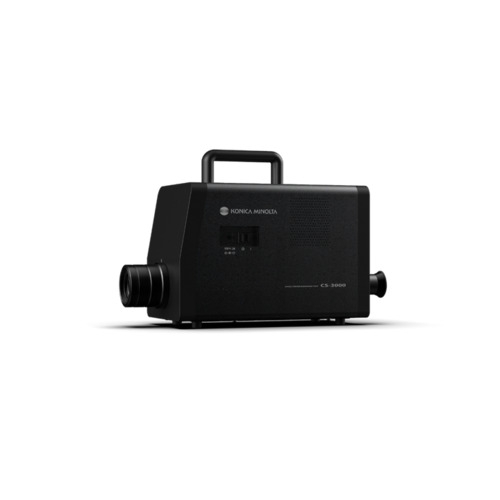

柯尼卡美能达CS-3000系列分光辐射亮度计正是针对这一行业需求推出的高精度分光测量设备。该系列包含CS-3000HDR、CS-3000和CS-2000Plus三款机型，覆盖从超低亮度0.0001cd/m²到超高亮度10,000,000cd/m²的宽广测量范围，采用5nm以下半波宽的光谱测量方式，严格遵循CIE122-1996色度测量推荐要求，能够为多个行业提供可溯源的标准值测量数据。本专题将系统梳理CS-3000系列在各主流行业中的应用场景、检测标准要求与适配方案，为用户的仪器选型和检测方案搭建提供参考。

二、主流应用领域划分

柯尼卡美能达CS-3000系列分光辐射亮度计凭借宽动态范围、多测量角度、高速测量和自动化接口等特性，已广泛应用于以下六大主流行业领域：

2.1显示面板与消费电子行业

这是CS-3000系列的核心应用领域，涵盖LCD、OLED、MiniLED、MicroLED等各类显示技术的研发与品质检测。具体应用包括电视、智能手机、平板电脑、笔记本电脑、显示器等终端产品的屏幕亮度、色度、色域、Gamma曲线、均匀性、对比度等光学特性测量。CS-3000HDR机型专门针对HDR高动态范围显示进行优化，可测量峰值亮度极高的MiniLED和MicroLED显示屏。

2.2汽车电子与车载显示行业

汽车座舱电子化趋势推动了车载显示的快速增长，CS-3000系列在该领域的应用包括：车载中控屏、液晶仪表盘、HUD抬头显示系统、后排娱乐屏的亮度色度测量；汽车音响系统发光按键字符、空调控制面板指示灯等微小光源的测量；车内氛围灯、阅读灯等车内照明的评价。该系列最小测量直径可达φ0.1mm（配合近摄镜头），能够满足车载微小发光区域的测量需求。

2.3照明与光源行业

CS-3000系列可用于LED、OLED、荧光灯、卤素灯等各类光源的光谱辐射亮度、色度坐标、相关色温、显色指数等参数测量。配合照度转接器CS-A43，还可实现相当于JISC1609-1:2006一般型AA级精度的分光辐射照度测量，适用于照明产品的研发测试和品质管控。

2.4航空航天与国防工业

在航空领域，CS-3000系列可用于飞机驾驶舱仪表盘、多功能显示器、座舱照明系统的亮度与色度检测，确保在各种光照条件下的可读性和符合航空标准。该系列低亮度测量能力能够覆盖夜间飞行模式下的低亮度仪表指示测量。

2.5投影与显示设备行业

CS-3000系列可作为投影仪测量的参考设备，用于投影画面的亮度、色度、均匀性和色域测量。配合白色校准板CS-A5，还可进行物体颜色和反射率的测量，适用于投影幕布、显示材料的光学特性评价。

2.6科研计量与第三方检测行业

CS-3000系列的测量数据可溯源至ISO17025校准标准，适用于高校实验室、科研院所和第三方检测机构的光学测量工作。其与CS-2000系列的数据兼容性，使得已有CS-2000设备的实验室可以平滑升级，保持历史数据的连续性和可比性。

三、各行业检测标准与测试规范要求

不同行业对亮度和色度测量有各自的标准规范要求，以下梳理CS-3000系列主要应用领域涉及的检测标准：

标准适配要点说明：

CIE122-1996：该标准规定了色度测量的方法和推荐要求，核心是在整个可见光波长范围内采用5nm以下的半波宽进行测量。CS-3000系列严格遵循这一要求，光谱波长宽度控制在5nm以下，确保色度测量结果的准确性和国际可比性。

SAEJ1757-2与SJ/T11834-2022：这两项标准分别是国际和国内针对汽车HUD抬头显示光学性能的测试规范。标准要求亮度计的光谱响应符合CIE光谱光视效率函数，CIEf1'值不大于3%，亮度值大于10cd/m²时相对不确定度不超过4%。CS-3000系列作为分光型测量设备，直接测量光谱分布后计算亮度和色度值，从原理上避免了滤色片型仪器的光谱匹配误差，能够满足上述要求。

JISC1609-1:2006：日本工业标准中关于照度计的规范，其中一般型AA级为高精度等级。CS-3000系列配合照度转接器CS-A43后，可以光谱波长宽度5nm以下、相当于AA级照度计的精度进行分光辐射照度测量。

ISO17025：检测和校准实验室能力认可标准。CS-3000系列的出厂校准数据可溯源至ISO17025认证的校准实验室，适用于需要通过CNAS等实验室认可的检测机构。

四、柯尼卡美能达CS-3000系列分光辐射亮度计跨行业适配核心优势

CS-3000系列之所以能够在多个行业中得到广泛应用，核心在于其在测量精度、动态范围、测量速度和自动化适配等方面的综合设计，具体优势体现在以下六个方面：

4.1宽广的测量动态范围

CS-3000HDR在1°测量角下的精度保证亮度范围为0.0001~100,000cd/m²，在0.1°测量角下上限可达10,000,000cd/m²。这一范围覆盖了从车载夜间仪表的超低亮度到HDR显示峰值亮度的全部区间，使得一台仪器即可应对多种亮度等级的测量需求，无需在不同测量场景间更换设备。

4.2高精度光谱测量

CS-3000系列采用多色仪型分光测量方式，波长范围380~780nm，波长分辨率0.9nm/pixel，光谱半波宽5nm以下，严格符合CIE122-1996推荐要求。在0.05cd/m²的低亮度下，色度精度仍可达到x:±0.0015、y:±0.001，亮度精度±2%。这种高精度特性确保了测量数据可作为产品标准值使用，适用于研发定标和出货检验。

4.3多测量角度与微小区域测量

CS-3000HDR和CS-3000支持1°/0.2°/0.1°三种测量角度的电动切换，可通过通讯指令自动控制，适配全自动测试系统。最小测量直径为φ0.5mm（0.1°角、350mm距离），配合近摄镜头CS-A42后最小可达φ0.1mm，能够测量汽车仪表盘指示灯、音响按键字符、MicroLED像素等微小发光区域。

4.4高速测量与效率提升

CS-3000系列搭载INTELLIGENTDARK功能，通过传感器补偿信息消除暗电流波动影响，在维持高精度的同时缩短测量时间。FAST模式测量积分时间约为NORMAL模式的1/6，SUPERFAST1模式约为1/20，SUPERFAST2模式约为1/90。以64色阶Gamma测量为例，CS-3000HDR在SUPERFAST1模式下仅需约41秒，而传统CS-2000FAST模式需要约170秒，测量效率提升显著。

4.5发光频率检测与同步测量

CS-3000HDR和CS-3000具备发光频率检测和设置功能，可自动检测显示屏的发光频率（如PWM调光频率），并将测量积分时间设定为其整数倍，避免因测量积分时间与发光频率不匹配导致的"同步偏差"和重复性不佳问题。这一功能对于采用PWM调光的OLED显示和车载显示测量尤为重要。

4.6自动化接口与数据兼容

CS-3000系列配备USB2.0和RS-232C双通讯接口，支持通过通讯指令实现测量角度电动切换、测量触发、数据读取等全自动操作，通信命令响应时间约0.07秒。同时，该系列保持了与传统CS-2000/CS-2000A的数据兼容性，测量数据格式和校准通道体系一致，使用户能够平滑升级，保护历史数据投资。

五、多场景应用明细与适配方案

以下针对各行业的典型测量场景，给出CS-3000系列的具体适配方案：

5.1显示面板研发实验室场景

测量对象：LCD/OLED电视面板、智能手机屏幕、平板电脑显示屏测量项目：亮度、色度坐标、色域覆盖率、Gamma曲线、白平衡、均匀性、对比度适配机型：CS-3000HDR（HDR/MiniLED面板）或CS-3000（常规面板）推荐配件：三脚架CS-A3+云台CS-A4（稳定支撑）、近摄镜头CS-A42（小区域测量）、目镜ND滤镜CS-A1（高亮度测量护眼）测量要点：使用1°测量角进行中心标准值测量，0.2°角进行多点均匀性扫描，0.1°角进行边缘区域测量；开启发光频率检测功能应对PWM调光屏幕；Gamma测量使用SUPERFAST模式提升效率。

5.2车载HUD抬头显示检测场景

测量对象：AR-HUD、W-HUD投影画面、车载组合仪表测量项目：投影亮度、虚像色度、均匀性、对比度、阳光加载下可读性适配机型：CS-3000（标准亮度范围即可覆盖HUD测量需求）推荐配件：三脚架CS-A3+云台CS-A4、CCD摄像头适配器CS-A36（测量区域图像记录）测量要点：参照SAEJ1757-2和SJ/T11834-2022标准设置测量条件；HUD虚像测量需注意测量距离和角度的设定；低亮度模式下使用NORMAL模式保证信噪比。

5.3车载微小光源测量场景

测量对象：汽车音响发光按键字符、空调面板指示灯、仪表盘警示灯、车内氛围灯测量项目：微小区域亮度、色度、发光均匀性适配机型：CS-3000HDR或CS-3000推荐配件：近摄镜头CS-A42（最小测量直径φ0.1mm）、三脚架CS-A3+云台CS-A4测量要点：使用近摄镜头后需在CS-S30软件中设置镜头类型以进行透过率补正；测量距离缩短至55mm；使用0.1°测量角配合近摄镜头实现最小区域测量。

5.4照明光源研发测试场景

测量对象：LED灯具、OLED照明面板、汽车尾灯/大灯、室内照明产品测量项目：光谱辐射亮度、色度坐标、相关色温、显色指数（Ra/Ri）、色容差适配机型：CS-3000或CS-2000Plus（常规照明测量性价比之选）推荐配件：照度转接器CS-A43（照度测量）、白色校准板CS-A5（反射颜色测量）、ND滤镜CS-A40/CS-A41（高亮度光源）测量要点：光源亮度测量直接使用仪器物镜；需要照度数据时安装照度转接器并将焦距设为无限远；高亮度车灯测量时加装ND滤镜并在软件中设置对应滤镜类型。

5.5航空座舱仪表检测场景

测量对象：飞机多功能显示器、电子飞行仪表系统（EFIS）、座舱照明、指示灯光源测量项目：昼夜模式亮度范围、色度一致性、低亮度可读性、背光均匀性适配机型：CS-3000HDR（超低亮度测量能力覆盖夜间飞行模式）推荐配件：近摄镜头CS-A42（微小指示灯测量）、保管箱CS-A30（现场搬运）测量要点：夜间模式低亮度测量使用NORMAL模式和INTELLIGENTDARK功能保证精度；注意测量环境的暗室条件；参照航空标准设置亮度测量单位和评价指标。

5.6自动化产线在线检测场景

测量对象：显示模组生产线、背光模组生产线、车载显示组装线测量项目：出货亮度色度检验、不良品筛选、工艺一致性监控适配机型：CS-3000HDR或CS-3000（支持电动测量角切换和通讯控制）推荐配件：RS-232C缆线IF-A37/IF-A38（长距离通讯）、定制夹具（M5螺孔安装）、CCD摄像头适配器CS-A36（远程监控）测量要点：通过RS-232C或USB接口接入PLC/工控机系统；使用通讯指令实现测量角电动切换和自动测量；FAST或SUPERFAST模式满足产线节拍要求；仪器支持纵向安装，适配产线空间布局。

5.7第三方计量检测场景

测量对象：各类送样显示产品、光源器件、照明灯具测量项目：委托校准、型式试验、标准值测定、争议仲裁测量适配机型：CS-3000HDR（覆盖范围广，一台设备应对多种送样需求）推荐配件：全套光学配件（ND滤镜、近摄镜头、照度转接器、白色校准板）、校准证书版配件测量要点：确保仪器和配件均在有效期内校准；测量前进行暗电流校准和标准光源验证；根据客户标准要求选择对应的颜色匹配函数（CIE19312°或CIE196410°）；出具带测量不确定度的检测报告。

六、行业仪器选型配置参考建议

根据不同行业和应用场景的特点，以下给出CS-3000系列的选型配置参考：

选型决策要点：

亮度范围是首要考量：如果测量对象涉及HDR显示、高亮度投影或超低亮度夜间模式，应选择CS-3000HDR；常规显示和照明测量CS-3000即可满足；预算有限且测量范围适中可选CS-2000Plus。

自动化需求决定机型：产线在线检测或全自动测试系统应选择CS-3000HDR或CS-3000，二者支持测量角度电动切换和通讯指令控制；CS-2000Plus为手动切换测量角，适用于手动测量场景。

配件按需采购不硬凑：光学配件（ND滤镜、近摄镜头、照度转接器）三者互斥，应根据主要测量对象选择最常用的1-2种；白色校准板仅在需要物体颜色测量时采购；三脚架和云台对于实验室固定使用建议配置。

考虑数据延续性：已有CS-2000/CS-2000A设备的用户，升级到CS-3000系列可保持数据格式和校准体系的一致性，历史测量数据可直接对比，降低迁移成本。

七、应用专题总结

柯尼卡美能达CS-3000系列分光辐射亮度计以其宽广的测量动态范围、5nm以下半波宽的高精度光谱测量、多档位测量角度、高速测量模式和完善的自动化接口，构建了面向多行业的光学检测能力平台。从显示面板的HDR品质评价到车载HUD的光学性能检测，从照明光源的光谱分析到航空仪表的低亮度测量，从产线在线检测到第三方计量校准，CS-3000系列均能提供可溯源、可重复、可自动化的测量解决方案。

在选型时，用户应结合自身测量对象的亮度范围、测量精度要求、自动化程度和预算水平，在CS-3000HDR、CS-3000和CS-2000Plus三款机型中选择合适的配置，并按需搭配近摄镜头、ND滤镜、照度转接器、白色校准板等可选配件，构建满足实际应用需求的测量系统。同时，该系列与CS-2000系列的数据兼容性，也为存量用户的设备升级提供了平滑过渡路径。

随着显示技术向更高亮度、更高色域、更高刷新率方向发展，以及汽车座舱电子化、照明智能化等趋势的持续推进，亮度与色度的精准测量需求将不断增长。柯尼卡美能达CS-3000系列分光辐射亮度计凭借其技术特性和多行业适配能力，将继续在各行业的光学检测中发挥重要作用，为产品品质提升和技术创新提供可靠的测量数据支撑。
