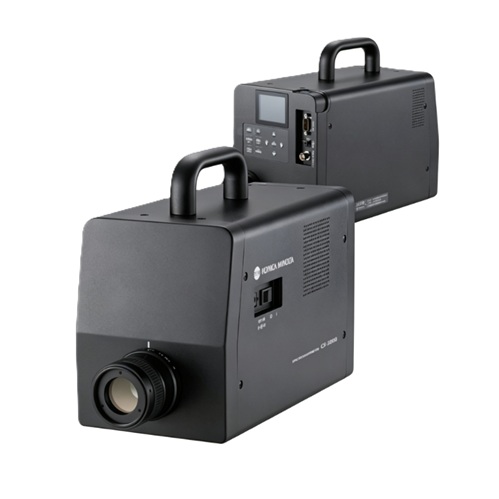

柯尼卡美能达 KONICA MINOLTA CS-3000系列 分光辐射亮度计的详细资料

在显示技术日新月异的今天，从传统LCD到OLED，再到MicroLED和MiniLED，每一种新技术的诞生都对光学测量仪器提出了更高的要求。柯尼卡美能达作为全球领先的光学与色彩测量技术方案供应商，推出了CS-3000系列分光辐射亮度计——这是继经典的CS-2000系列之后的一次全面革新。柯尼卡美能达CS-3000系列分光辐射亮度计是2023年6月发布的高精度光测量仪器，主打宽动态范围、高速测量，适配各类新型显示产品的亮度与色度检测需求。

1. 产品阵容

该系列共包含3款机型：

‌CS-3000HDR‌：旗舰型号，支持超宽亮度范围测量

‌CS-3000‌：标准型号，适配常规显示测量场景

‌CS-2000Plus‌：高性价比机型，保留核心高速测量功能

2. 核心性能

测量波长范围380~780nm，半波宽控制在5nm以下，符合CIE 122-1996标准要求

旗舰款CS-3000HDR最低测量亮度可达‌0.0001 cd/m²‌，最高亮度可达10,000,000 cd/m²

搭载INTELLIGENT DARK智能暗场补偿功能，最快测量速度可达0.041秒/次

CS-3000和CS-3000HDR支持1°、0.2°、0.1°三种测量角度电动切换，最小测量直径仅φ0.1mm

3. 主要应用

可精准测量LCD、OLED、Mini LED、Micro LED等各类显示屏的亮度、色度参数，也适用于汽车仪表盘、发光按键等微小光源检测，同时是《数字电影LED影厅技术要求和测量方法》标准的推荐测试设备。

CS-3000系列：三款机型，精准定位不同需求

CS-3000系列并非单一产品，而是由三款定位清晰的机型组成的产品矩阵：

CS-3000HDR（旗舰机型）：面向HDR显示、MicroLED、MiniLED等先进显示技术的研发与生产

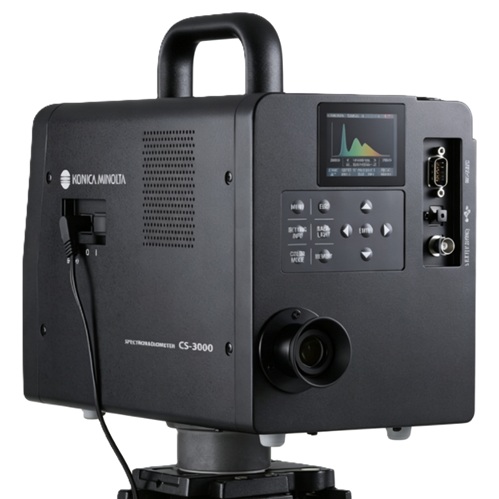

CS-3000（标准机型）：覆盖主流显示技术的常规测量需求

CS-2000Plus（高性价比机型）：在传统CS-2000基础上搭载高速运算CPU和新算法，兼顾性能与成本

值得一提的是，三款机型均保持与CS-2000系列的数据兼容性，这意味着老用户无需重建测量数据库即可平滑升级。

硬核性能：精度、速度、动态范围三位一体

高精度——CIE标准严格遵循

CS-3000系列严格按照CIE122-1996对色度测量的推荐要求，在整个可见光波长范围（380~780nm）内采用5nm以下的半波宽测量。波长分辨率为0.9nm/pixel，显示波长间隔1.0nm。

在低亮度0.05cd/m²条件下，色度测量准确度达到：

x：±0.0015

y：±0.001

u‘：±0.0014

v’：±0.0006

避坑提示：选购分光辐射亮度计时，不要只看“标称精度”，要重点关注低亮度下的色度精度。很多仪器在高亮度下精度尚可，但在低亮度（如0.05cd/m²以下）时色度偏差急剧增大。CS-3000系列在0.05cd/m²仍能保持上述精度，这才是真正的硬实力。

超宽动态范围——CS-3000HDR的核心优势

CS-3000HDR在1°测量角下的精度保证亮度范围为0.0001~100,000cd/m²。这意味着什么？从接近漆黑的0.0001cd/m²到刺眼的100,000cd/m²，无需更换任何附件即可完成测量。

对比CS-2000A，CS-3000HDR的最低亮度是其1/5，最高亮度是其20倍。除了主流LCD和OLED外，CS-3000HDR还能精准测量MicroLED和MiniLED等HDR显示屏。

极速测量——Gamma测试时间缩短至1/4以下

传统分光亮度计在Gamma测量、低亮度均匀性测量等场景下，可能需要数小时才能完成一轮测试。CS-3000系列通过三项技术革新大幅提速：

高速模式三档可选：

FAST模式：积分时间约为NORMAL的1/6

SUPERFAST1模式：积分时间约为NORMAL的1/20

SUPERFAST2模式：积分时间约为NORMAL的1/90

INTELLIGENTDARK功能：传统暗电流测量若被跳过，暗电流波动会叠加在测量值上导致精度下降。INTELLIGENTDARK功能在跳过暗电流测量的同时，利用传感器补偿信息实时补偿波动量，在维持高精度的前提下大幅缩短测量时间。

发光频率检测与设置功能（CS-3000HDR/CS-3000）：自动检测显示屏发光频率，将积分时间设定为其整数倍，避免“同步偏差”导致的重复性恶化。

搭载高速运算CPU后，通过通信命令可实现最快0.041秒/次的测量。

测量角度与自动化：电动切换，全自动测试

CS-3000HDR和CS-3000支持1°、0.2°、0.1°三种测量角度的电动切换。通过通信指令即可完成切换，无需人工干预。

不同角度对应不同应用场景：

1°：显示屏中央的亮度色度标准值测量

0.2°：多点均匀度测量

0.1°：边缘部微小区域测量

最小测量直径在标准状态下为φ0.5mm，使用近摄镜头（CS-A42）时可缩小至φ0.1mm。这意味着即使是智能手表屏幕上的单个像素、汽车仪表盘上的发光字符，也能精准测量。

真实应用场景：从实验室到产线

场景一：HDR显示屏研发

某MicroLED研发企业在Gamma曲线调校中，使用CS-3000HDR配合SUPERFAST模式，原本需要4小时的64色阶测量缩短至1小时以内，且低亮度灰阶的色度精度丝毫不降。

场景二：产线自动化检测

显示模组产线每日需检测数千片面板的亮度均匀性。CS-3000HDR的电动切换测量角度功能，通过通信指令在1°（中心亮度）、0.2°（九点均匀性）之间自动切换，无需人工干预，单工位检测效率提升300%。

场景三：车载显示测量

汽车仪表盘和空调控制面板的发光按键字符尺寸极小。使用CS-3000搭配近摄镜头CS-A42，0.1°测量角配合φ0.1mm的最小测量直径，可精准测量每个字符的亮度和色度。

场景四：纵向安装适配

通过对焦锁定功能和全新设计，仪器安装方向对测量值的影响被大幅弱化，设备同样适用于纵向安装——这在空间受限的自动化产线中尤为实用。

丰富附件与软件生态

可选附件

附件型号功能关键参数

CS-A40ND滤镜（1/10）扩展高亮度测量上限安装后亮度范围：0.005~50,000cd/m²（CS-3000/1°）

CS-A41ND滤镜（1/100）扩展高亮度测量上限安装后亮度范围：0.05~500,000cd/m²（CS-3000/1°）

CS-A36CCD取景适配器安装市售C卡口CCD相机通过聚焦环调整对焦

CS-A42近摄镜头短距离小尺寸测量最短测量距离55mm，最小测量直径φ0.1mm

CS-A43照度适配器测量光谱辐射照度精度相当于JISC1609-1AA级照度计

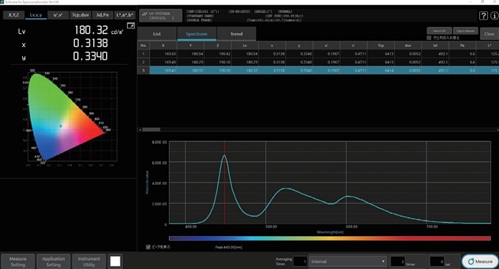

CS-S30软件

CS-S30是CS-3000系列的标配电脑控制软件，可从官网免费下载。支持：

Windows/Mac双系统兼容

亮度色度、光谱图、L*a*b*等多种显示模式

CIE1931（2°）、CIE1976（10°）、CIE170-2:2015（2°/10°） 等多种颜色匹配函数

任意颜色匹配函数运算色度值

知识点：CIE170-2:2015是CIE于2015年公布的基本色度图，具有更符合人眼视觉特性的颜色匹配函数。在广色域显示屏测量中，使用该标准可获得更接近目视的测量结果。

全系列规格对比

选购指南：哪款适合你？

选CS-3000HDR，如果：

你正在研发或生产MicroLED、MiniLED、HDR显示屏

需要同时测量极低亮度（<0.001cd/m²）和极高亮度（>5,000cd/m²）

产线需要全自动化、高频次测量

预算充足，追求顶级性能

选CS-3000，如果：

主要测量LCD、OLED等常规显示屏

亮度范围在0.0005~5,000cd/m²内足够

需要电动切换角度和自动化功能

追求性能与价格的平衡

选CS-2000Plus，如果：

预算有限但需要分光辐射亮度计的精度

测量场景相对固定，不需要频繁切换角度

已有CS-2000系列的数据和流程，希望平滑过渡

常见问题（FAQ）

Q1：CS-3000系列和CS-2000系列的数据兼容吗？

A：完全兼容。三款机型均支持与CS-2000系列的数据兼容，已有测量数据库和流程无需重建即可继续使用。

Q2：CS-2000系列停产了吗？

A：是的。柯尼卡美能达已正式停产停售CS-2000系列，CS-3000系列是其官方替代升级型号。

Q3：CS-3000HDR和CS-3000在精度上有什么区别？

A：在各自的精度保证亮度范围内，两者的色度精度指标相同（如0.05cd/m²时均为x:±0.0015）。主要区别在于亮度测量范围：CS-3000HDR覆盖更广（0.0001~100,000cd/m²），CS-3000为0.0005~5,000cd/m²。

Q4：SUPERFAST模式会影响精度吗？

A：SUPERFAST模式通过缩短积分时间提升速度，在亮度充足的场景下精度损失极小。但在极低亮度测量时，建议使用NORMAL模式以保证最佳信噪比。

Q5：可以测量投影仪吗？

A：可以。通过安装照度适配器CS-A43（选配件），CS-3000系列可作为投影仪测量的参考设备。

Q6：CS-S30软件需要额外购买吗？

A：不需要。CS-S30是CS-3000系列的标准附属软件，可从柯尼卡美能达官网免费下载。

柯尼卡美能达CS-3000系列分光辐射亮度计，作为CS-2000系列升级替代款，包含CS-3000HDR旗舰、CS-3000标准、CS-2000Plus经济型三款机型，全部兼容旧款数据。系列遵循CIE测量标准，低亮度色度精度优异，搭载智能暗补偿、多档高速测量模式，大幅缩短Gamma测试时长；CS-3000/HDR支持1°/0.2°/0.1°电动角度切换，搭配多款拓展配件适配微小像素、超高亮度、照度检测等场景。配套免费CS-S300软件，兼容多系统与多色度标准，覆盖HDR研发、自动化产线、车载显示等场景。文末对比三款机型规格，给出清晰选型建议并解答常见使用疑问，满足不同预算与显示测量需求，文章来源于照度计。
