WIKA CTD9100-375温度校验仪的详细资料

在工业生产与实验室检测中，温度测量的准确性直接关系到产品质量、设备安全与生产效率，而定期校准是保障温度仪表可靠性的关键环节。WIKA CTD9100-375干井温度校验仪作为威卡（WIKA）CT9100系列的核心型号，专为温度测量仪表的精准校准设计，兼具实验室参考仪器的高精度与现场作业的便携性。该仪器采用“稳定热源+精密传感”的创新架构，整合黄铜加热块、可互换插块与Pt100测量系统，温度范围覆盖环境温度至375℃，满足工业热电偶、热电阻等主流温度传感器的校准需求。其1.7kg的轻量化设计与坚固外壳，可轻松应对现场复杂工况，而符合DINEN10204标准的3.1级校准证书，确保了量值传递的权威性，成为自动化、化工、制药等行业的首选校准设备。

核心功能与结构特性

（一）紧凑便携的设计理念

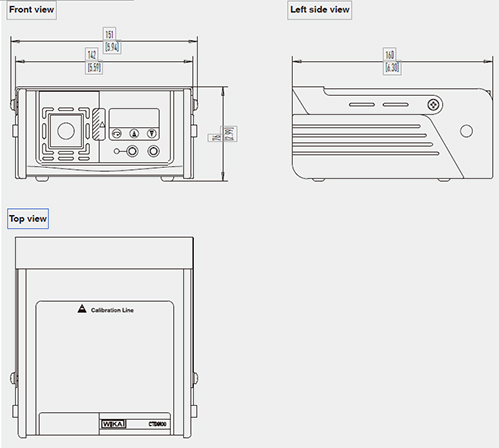

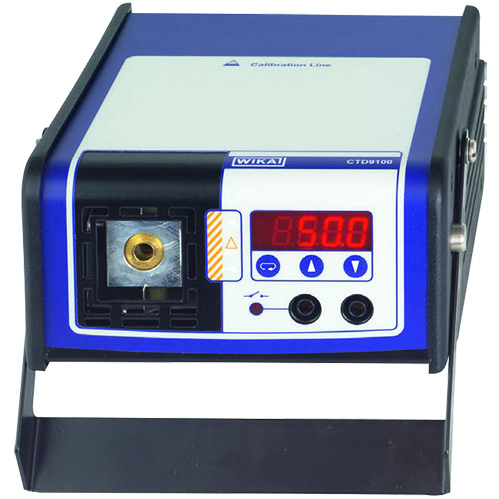

WIKA CTD9100-375的核心优势之一在于其人性化的结构设计。仪器尺寸仅为149×74×155mm（宽×深×高），重量控制在1.7kg，搭配专用运输箱，可实现随时随地的移动校准作业，彻底打破传统校准设备的场地限制。外壳采用高刚性材料制造，具备良好的抗冲击与防尘性能，适用于工厂车间、户外作业等多场景使用。操作面板布局简洁，配备两个调节按钮与4位高对比度LED显示屏，可同时显示设定温度与实际温度，直观清晰的界面设计避免了操作失误，即使非专业人员也能快速上手。

（二）高精度与高稳定性表现
作为校准级设备，CTD9100-375在温度控制精度与稳定性上达到行业领先水平。根据官方数据，仪器的温度准确度为±0.5~0.8K，在≤100℃的低温段，温度稳定性可达到±0.05K（30分钟内最大偏差），这一指标远超普通工业级校验仪。其关键技术在于改进型黄铜加热块设计，通过优化内部热传导结构，使加热块下半部分实现均匀的温度分布，有效减小了测量不确定度。此外，仪器配备精密Pt100温度传感器作为参考标准，该传感器具备线性度好、响应速度快的特点，能够实时捕捉加热块温度变化，为校准提供可靠的量值基准。
（三）灵活适配的扩展能力
为满足不同直径温度仪表的校准需求，CTD9100-375采用可互换插块设计，标准配置包含带6.2mm开孔的黄铜插块，用户可根据待测仪表直径，选择未钻孔插块自行加工，或直接订购定制孔径的专用插块。插块插入深度达100mm，确保温度传感器探头充分接触热源，保障校准的有效性。同时，仪器预留温度开关测试插座，可直接对温度开关的动作阈值进行检测，扩展了设备的应用场景，无需额外配置专用测试工具，显著提升了校准作业的综合效率。
（四）全面的认证与合规性
CTD9100-375严格遵循国际标准与行业规范，通过了多项权威认证。在电磁兼容性方面，符合EMC指令2004/108/EC及EN61326标准，属于1组B类电磁辐射设备，具备良好的抗干扰能力，适用于工业电磁环境复杂的场景；在电气安全方面，满足低压指令2006/95/EC及EN61010系列标准，保障操作人员的用电安全。此外，仪器还获得欧亚经济共同体EAC认证与俄罗斯GOST计量认证，可在全球多个地区合规使用。校准证书方面，标配符合DINEN10204标准的3.1级证书，用户可根据需求选配DKD/DAkkS认证证书，满足更高精度的量值溯源要求。

测试原理深度解析

（一）核心校准机制
CTD9100-375基于“干井炉校准法”，其本质是通过构建一个温度均匀、稳定的标准热源环境，将待测温度仪表与参考标准（内置Pt100传感器）置于同一温度场中，对比两者的测量值，从而实现对被测仪表的校准或误差修正。该原理的核心在于“温度场均匀性”与“参考标准精准性”，仪器通过以下技术路径保障校准效果：
稳定热源控制：加热块采用高导热黄铜材料制造，内置高效加热元件与温度反馈模块，通过PID调节算法实现温度的快速升降与精准稳定。从20℃升温至300℃仅需约6分钟，300℃冷却至60℃需14分钟，缩短了校准作业周期。
温度均匀性优化：加热块采用分段式热设计，下半部分为核心测温区，通过结构优化减少温度梯度，确保7个测试孔内的温度偏差控制在极小范围，使多个待测仪表可同时校准且互不干扰。
精密量值传递：内置的Pt100传感器精度等级高，其测量数据作为校准参考值，结合仪器自身的系统误差修正，形成可靠的量值基准。用户可通过RS-232接口将数据传输至计算机，实现校准过程的数字化记录与分析。
（二）校准流程与不确定度控制
CTD9100-375的校准流程遵循国际通用规范，具体步骤包括：①安装适配插块并固定待测仪表；②通过面板按钮设定校准温度，仪器自动升温并稳定5分钟；③读取LED显示屏上的实际温度（参考值）与待测仪表读数；④计算误差值并判断是否符合标准。在这一过程中，仪器的总测量不确定度（k=2）由准确度、参考传感器不确定度、稳定性及均匀性共同构成，通过严格的出厂校准与定期溯源，确保不确定度控制在允许范围内，满足工业级与实验室级的校准要求。
此外，仪器支持温度开关的功能测试，通过模拟实际工作温度，检测开关的动作温度与复位温度，其测试原理与传感器校准一致，均基于稳定温度场的构建，体现了设备的多功能性。

关键技术参数表格

仪器优势与行业应用

（一）核心竞争优势
高精度与高稳定性：依托Pt100精密传感与优化加热块设计，仪器在全温度范围内保持优异的准确度，稳定性指标达到实验室级标准，确保校准结果可靠。
便携与耐用兼顾：1.7kg的重量与紧凑尺寸打破了传统干井炉的便携限制，坚固外壳与宽电压设计适配复杂现场环境，实现“实验室精度，现场级灵活”。
易用性突出：双按钮操作+双温度显示，无需专业培训即可上手；可互换插块支持多规格仪表校准，扩展能力强，降低用户额外投入。
权威认证保障：通过多项国际合规认证与分级校准证书体系，满足不同行业的质量体系要求（如ISO9001、GMP等）。

（二）典型应用场景
工业现场校准：适用于化工、电力、自动化生产线等场景，对在线温度传感器、温度开关进行定期校准，及时发现故障并减少停工时间。
实验室检测：作为参考仪器，用于温度计、热电偶、热电阻的出厂校准或第三方检测，提供可溯源的量值基准。
设备维护：针对工业炉窑、制冷设备、医疗设备等关键设备的温度仪表，进行现场快速校准，保障设备运行安全。

WIKA CTD9100-375温度校验仪通过“精准、便携、可靠”的产品定位，完美解决了工业温度校准的核心痛点。其融合了稳定热源技术、精密传感技术与人性化设计，在温度范围、准确度、操作便捷性等方面均表现突出，且通过国际权威认证与标准化校准流程，确保量值传递的准确性与公信力。无论是实验室的高精度检测，还是现场的快速校准，该仪器都能提供高效、可靠的解决方案，为工业生产的质量控制与安全运行提供关键支撑。随着工业自动化水平的提升，CTD9100-375将在更多行业场景中发挥核心作用，成为温度校准领域的标杆设备，助力企业实现精准测量与高效生产的双重目标。
