美国百科9830B系列可编程交流电源供应器 PWM高频开关切换技术的详细资料

在电子设备研发、生产测试及合规验证领域，稳定且可模拟复杂电网环境的交流电源是关键测试工具。美国百科9830B系列可编程交流电源供应器作为高性能测试设备，凭借PWM高频开关技术与多模式输出能力，适配电机电子、光伏发电、航空电子等多行业需求，既能提供纯净正弦波输出，又能模拟电网故障与干扰，为产品性能验证与合规测试提供全面支持。

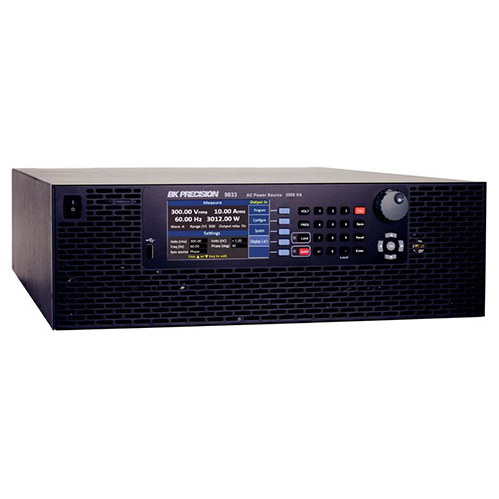

美国百科9830B系列可编程交流电源供应器是一款兼顾高功率密度与多功能测试的专业设备，采用PWM高频开关切换技术，在0-300V输出电压范围（45Hz-1200Hz）内，实现低至0.5%的总谐波失真率（45Hz-400Hz电阻性负载），输出波形纯净稳定，满足高精度测试需求。该系列涵盖9831BTC（1500VA）、9832B（2000VA）、9833B（3000VA）三款机型，最大输出电流覆盖7.5A-30A（0-300V范围），可适配从小功率元器件到中大功率设备的测试场景，如光伏逆变器、电机控制器等。

在输出模式上，9830B系列突破传统交流电源局限，支持AC（交流）、DC（直流）、AC+DC（交流带直流偏压）三种输出模式。AC模式下，电压与频率可精准调节，满足不同地区电网模拟需求；DC模式提供±212V/±424V宽范围输出，适配直流设备测试；AC+DC模式则能模拟含直流偏压的特殊电网环境，如工业设备中常见的电压偏移场景，为多类型被测设备提供全面测试覆盖。此外，该系列可输出有效值电流（Irms）3.25倍的峰值电流（Ipeak），能应对待测物输入涌浪电流测试，如电机启动、电容充电等瞬间大电流场景，避免测试过程中电源过载。

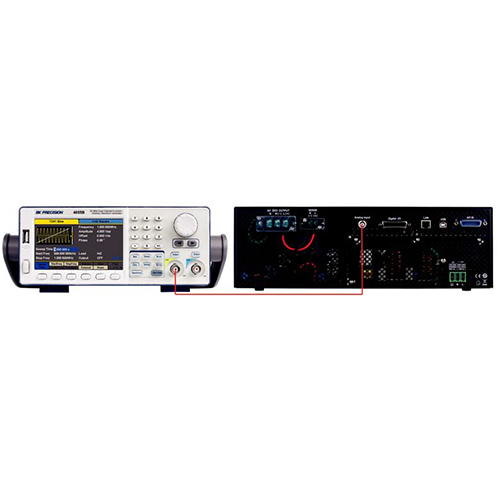

为模拟复杂电网干扰与故障，9830B系列内置强大的测试功能。其电力线扰动（PLD）模拟器可通过STEP、LIST、PULSE模式生成浪涌、凹陷、尖峰、衰减等波形干扰，用户可在自定义位置插入干扰，评估产品抗扰性能。例如测试LED驱动器时，可通过LIST模式编辑100个步骤的电压、频率序列，模拟电网电压骤降、频率波动等故障，验证驱动器在异常工况下的稳定性。同时，该系列支持通过BNC接口输入任意波形信号，作为信号放大器模拟独特测试波形，适配航空电子、军事设备等特殊场景的定制化测试需求。

在参数测量与控制方面，9830B系列数字电源配备4.3英寸彩色LCD显示屏，可实时显示Vrms、Arms、Vdc、±Apk、涌浪电流、频率、功率因数、视在功率等关键参数，无需额外连接测量仪器，简化测试流程。远程控制接口丰富，标配RS-232、USB（USBTMC）、GPIB、LAN，支持SCPI指令与LabVIEW驱动程序，用户可通过PC端软件生成测试序列、记录数据，实现自动化测试。例如在生产线批量测试中，可通过LAN接口将多台9830B系列设备接入系统，配合软件实现测试参数统一配置与数据同步采集，提升测试效率。

测试原理

9830B系列基于PWM高频开关技术，通过高频开关管的快速导通与关断，将输入直流电压转换为高频交流信号，再经滤波电路处理为低失真正弦波输出，总谐波失真率低至0.5%，保证输出波形纯净。在PLD模拟测试中，设备通过预设波形算法，控制开关管导通时序与占空比，生成电压骤降、浪涌等干扰波形，如模拟电压骤降50%持续200ms的电网故障时，内部控制器快速调整PWM输出占空比，降低输出电压至设定值并维持指定时间，随后恢复正常输出，以此评估被测设备抗干扰能力。在AC+DC模式下，通过在PWM输出基础上叠加直流分量，实现含直流偏压的交流输出，模拟实际电网中可能存在的直流偏移现象，为产品在复杂电网环境下的可靠性测试提供依据。此外，设备内置16位A/D转换器，实时采集输出电压、电流信号，结合数字信号处理技术计算功率因数、视在功率等参数，确保测量数据精准，为测试评估提供可靠参考。

美国百科9830B系列可编程交流电源供应器以其多模式输出、复杂干扰模拟与精准测量能力，成为电子测试领域的核心设备。无论是研发阶段的性能验证，还是生产环节的质量检测，亦或是合规前的抗扰测试，该系列都能提供稳定、高效的测试支持，助力用户提升产品质量与市场竞争力。若需进一步了解某款机型的详细参数或特定行业的应用方案，可结合实际测试需求深入拓展。
