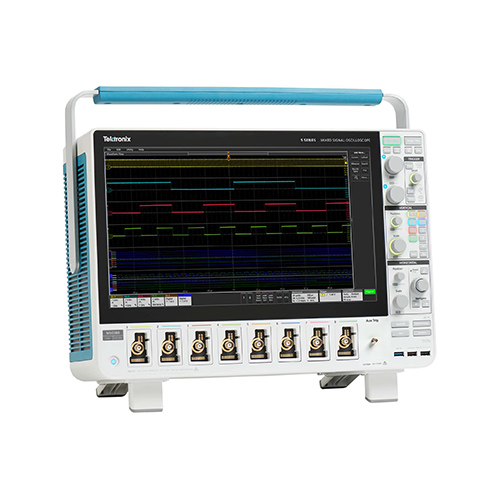

Tektronix MSO54B信号示波器 捕获多路模拟与数字信号的详细资料

在电子测试测量领域，数字示波器是捕获电信号、分析电路性能的关键设备，而Tektronix MSO54B信号示波器作为一款高性能数字示波器，凭借灵活的通道配置、精准的信号处理能力及适配多场景的测试功能，成为嵌入式系统、汽车电子、工业控制等领域的优选工具。无论是多路信号同步观测，还是复杂信号细节解析，这款设备都能提供稳定可靠的测试支持。本文将从通道配置灵活性、信号处理精准度、场景化测试功能三个方面，深入剖析Tektronix MSO54B信号示波器的产品优势，为用户选用提供专业参考。

通道配置灵活性：适配多路信号同步观测

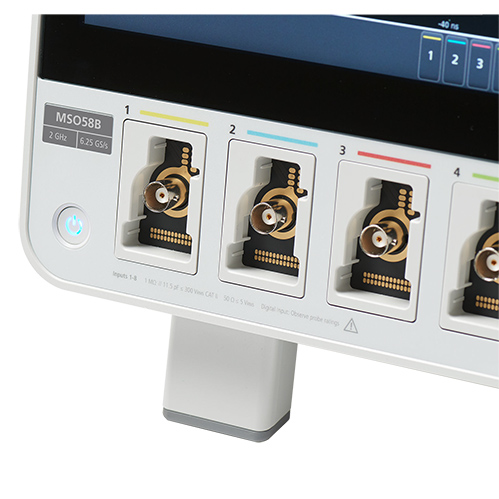

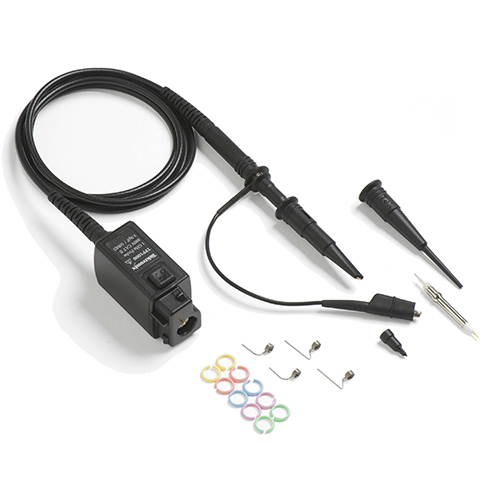

Tektronix MSO54B信号示波器作为专业数字示波器，核心优势之一在于灵活的通道配置，能满足多信号同步观测需求。该设备配备4个FlexChannel®输入通道，每个通道可自由切换为1个模拟通道或8个数字逻辑输入（搭配TLP058逻辑探头），最大数字通道数可达32个，可同时捕获多路模拟与数字信号——例如在嵌入式系统调试中，能同步观测4路模拟控制信号与32路数字数据信号，解决传统数字示波器通道不足导致的测试效率低下问题。

与同类数字示波器相比，Tektronix MSO54B信号示波器的数字通道与模拟通道共享相同的高性能参数：实时采样率达6.25 GS/s，插值采样率500 GS/s，标配62.5 M点记录长度（可选配扩展至500 M点），无需为数字通道牺牲采样率或记录长度。例如测试数字电路中的时序信号时，32路数字通道可与模拟通道同步以6.25 GS/s的速率采集数据，完整保留信号的时序细节，避免因采样率不足导致的信号失真。这种“模拟+数字”通道的高效协同，让Tektronix MSO54B信号示波器在数字示波器中具备显著的通道配置优势，尤其适配需要多类型信号并行分析的场景。

信号处理精准度：捕捉微弱信号与高频细节

作为一款高端数字示波器，Tektronix MSO54B信号示波器在信号处理环节采用多项先进技术，确保对微弱信号与高频信号的精准捕捉。设备搭载12位ADC（模数转换器），垂直分辨率是传统8位ADC数字示波器的16倍，能清晰识别微伏级信号波动——例如在传感器信号测试中，可精准捕捉0.1 mV级的电压变化，避免因分辨率不足遗漏关键信号特征。同时，设备具备高分辨率模式，通过基于硬件的FIR滤波器，在≤125 MS/s采样率下可将垂直分辨率提升至16位，有效抑制示波器放大器与ADC中的噪声，进一步优化微弱信号的解析能力。

在高频信号处理上，Tektronix MSO54B信号示波器的模拟通道带宽覆盖350 MHz至2 GHz（支持后期升级），能完整捕获高频信号的细节特征。例如测试1 GHz射频信号时，设备可通过6.25 GS/s的实时采样率，每160 ps采集一个数据点，确保信号无失真还原；搭配噪声更低的新型前端放大器，即使在500 μV/div的低档位下，仍能保持稳定的测量精度，避免环境干扰对信号测量的影响。这种对微弱信号与高频信号的精准处理能力，让Tektronix MSO54B信号示波器在数字示波器中具备出色的信号保真度，满足高精度测试需求。

场景化测试功能：覆盖多领域测试需求

Tektronix MSO54B信号示波器作为多功能数字示波器，通过丰富的场景化测试功能，适配不同领域的测试需求。在串行总线测试方面，设备支持I2C、SPI、CAN、USB 2.0、以太网等多种串行总线的触发、解码与分析——例如测试USB 2.0总线时，可触发特定数据包（如地址包、数据包），自动解析数据内容并生成表格，标记错误帧；选配5-CMUSB2选件后，还能执行USB 2.0自动化一致性测试，生成符合规范的测试报告，满足消费电子、汽车电子等领域的总线测试需求。

在功率测试场景中，Tektronix MSO54B信号示波器可选配5-PWR功率分析套件，实现电源效率、开关损耗、谐波分析等功能。例如测试DC-DC转换器时，可自动计算输入功率、输出功率与效率，通过波形与数据表格同步呈现开关损耗变化，帮助工程师优化电源设计；搭配TCP0030A电流探头，还能精准测量电机驱动电流、电源输入电流等参数，拓展功率测试范围。此外，设备支持FastFrame™分段采集技术，最大触发速率超过5,000,000个波形/秒，可高效捕获偶发信号（如毛刺、欠幅脉冲），适用于工业控制设备中的故障排查场景。这些场景化测试功能，让Tektronix MSO54B信号示波器在数字示波器中具备更广泛的应用价值，无需外接多台设备即可完成多类型测试。

Tektronix MSO54B信号示波器作为一款技术领先的数字示波器，通过通道配置灵活性、信号处理精准度、场景化测试功能三大核心优势，为电子测试领域提供全面解决方案。无论是多路信号同步观测、微弱高频信号解析，还是多领域场景化测试，这款数字示波器都能稳定输出可靠结果，助力工程师提升研发效率与测试质量。随着电子技术向复杂化、高频化发展，Tektronix MSO54B信号示波器将持续成为电路设计、设备调试与质量管控的重要支撑，推动各行业技术创新与产品升级。
