BK2550数字存储示波器采用8位垂直分辨率的高速ADC,在电子测试测量领域，数字存储示波器是捕获、分析电信号的核心工具，其带宽、采样率与操作便捷性直接决定测试效率与精度。BK2550数字存储示波器凭借覆盖70MHz-300MHz的带宽、2GSa/s高采样率及7英寸宽屏显示设计，适配教育实验、研发调试、工业维修等多场景需求。该系列不仅能精准捕获瞬态信号与高频信号，还具备丰富的波形分析工具与灵活的连接方式，为用户提供从信号采集到数据处理的全流程解决方案。本文将从产品核心特性、功能优势、测试原理三方面展开，全面解读BK2550数字存储示波器的技术价值。

产品核心特性

BK2550数字存储示波器包含8个机型（2552-2559），核心差异集中在带宽与通道数：2552/2553机型带宽70MHz，2554/2555为100MHz，2556/2557为200MHz，2558/2559达300MHz；通道数分为2通道（如2552、2554）与4通道（如2553、2555）两类，用户可根据测试信号数量与频率范围灵活选型。所有机型均具备2GSa/s实时采样率（半通道间隔模式下），1GSa/s单通道采样率，这一高采样率可确保在捕获高频信号时不丢失细节——例如测试300MHz带宽的2559机型，2GSa/s采样率意味着每个信号周期可采集约6.6个数据点，有效避免波形失真，精准还原信号边缘特性（如方波的上升沿、下降沿）。存储深度方面，仪器支持24kpts半通道间隔存储（12kpts单通道存储），可满足中短时间序列信号的捕获需求，如周期性脉冲信号、串行总线数据帧等。

在信号捕获与显示设计上，BK2550数字存储示波器展现出显著优势。7英寸宽屏彩色TFT显示屏（分辨率480×234）可视面积比传统5.7英寸示波器大30%以上，支持多通道信号同时显示（最多4通道），且各通道以不同颜色标注，便于用户区分信号；显示屏支持波形实时刷新与参数动态显示，用户可直观观察信号幅度、频率、周期等关键参数的变化。捕获模式涵盖取样、峰值检测、平均三种：取样模式仅显示采样数据，适用于常规信号观测；峰值检测模式可抓取信号的最大与最小值，能有效捕获毛刺、尖峰等瞬态干扰信号（如电源噪声导致的电压尖峰）；平均模式支持4-256倍波形平均，可降低随机噪声对信号的干扰，提升微弱信号（如传感器输出的毫伏级信号）的显示清晰度。

波形分析与测量功能是BK2550数字存储示波器适配复杂测试场景的核心。仪器内置32个自动测量参数，覆盖电压、时间、相位三大类别：电压参数包括峰峰值（Vpp）、最大值（Vmax）、最小值（Vmin）、有效值（Vrms）等，时间参数涵盖频率、周期、上升时间、下降时间、脉冲宽度等，相位参数可测量两通道信号的相位差。自动测量功能无需手动计算，仪器可实时显示测量结果，且支持数据统计（如平均值、最大值、最小值），适用于批量测试与长时间信号监测。此外，仪器具备FFT（快速傅里叶变换）分析功能，支持矩形、汉宁、汉明、布莱克曼四种窗口模式，可将时域信号转换为频域信号，直观分析信号的频率成分——例如测试音频放大器输出信号时，通过FFT可查看谐波失真情况，判断放大器的线性度；测试电源模块时，可通过FFT分析输出噪声的频率分布，定位噪声来源。

数学运算功能进一步拓展了波形分析能力，BK2550数字存储示波器支持加法、减法、乘法、除法四种基础运算，可实现多通道信号的算术组合——例如将CH1与CH2信号相减，得到差分信号的波形；将CH1信号乘以CH2信号，分析信号的幅度调制效果。同时，仪器配备数字滤波功能，支持低通、高通、带通、带阻四种滤波器类型，用户可根据需求设置截止频率，滤除无用信号成分——例如测试传感器信号时，通过低通滤波器滤除高频噪声，保留有用的低频模拟信号；测试通信信号时，通过带通滤波器提取特定频段的信号，排除频段外干扰。

操作与连接设计上，BK2550数字存储示波器以“便捷性”为核心。前面板配备直观的功能按键与旋钮，包括自动设置键、波形分析键、触发控制键等：自动设置键可一键调整垂直增益、水平时基、触发条件，快速显示信号；波形分析键可直接进入FFT、数学运算、测量菜单，简化操作流程；旋转旋钮支持参数精细调节（如垂直灵敏度、时基档位），配合数字键盘可直接输入参数数值（如将时基设置为10ns/格），兼顾操作精度与效率。连接接口方面，仪器标配LAN接口（支持SCPI命令）、USBTMC兼容USB设备端口，以及前后板USB主机端口：LAN接口支持远程控制与多仪器联网，适配自动化测试系统（如通过计算机远程控制示波器采集数据）；USB设备端口可连接计算机，实现波形数据、屏幕截图的传输与存储；USB主机端口支持连接U盘，快速保存测试数据与仪器设置，无需依赖计算机，适用于现场维修、户外测试等场景。此外，仪器支持Pass/Fail测试功能，用户可自定义信号合格范围，仪器实时判断信号是否超出限值并通过BNC接口输出结果，适用于生产线批量测试，提升产品筛选效率。

测试原理

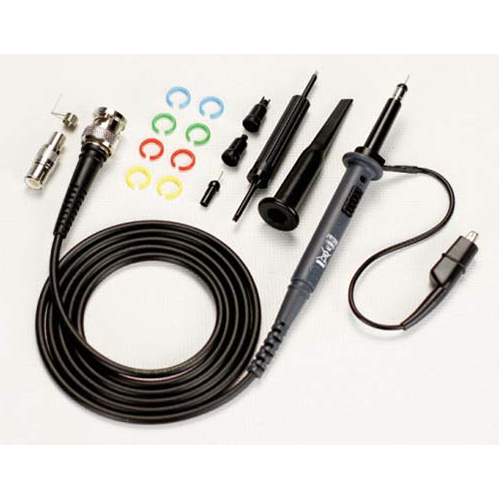

BK2550数字存储示波器的测试原理基于“信号采集-数据处理-显示分析”的核心流程，可分为模拟前端、模数转换（ADC）、数字信号处理、显示控制四个关键环节。在模拟前端环节，输入信号（如电压信号）首先经过衰减器或放大器调整幅度，使其适配ADC的输入范围（通常为±5V）——若输入信号幅度较大（如100V），衰减器将信号按比例缩小；若信号幅度较小（如10mV），放大器则将信号放大，确保信号在ADC的最佳采样范围内，避免信号过载或失真。同时，模拟前端配备AC/DC/GND耦合开关：AC耦合可阻断直流分量，仅允许交流信号通过（适用于观测交流信号的波动）；DC耦合保留信号的直流与交流分量（适用于测量包含直流偏置的信号）；GND耦合则将输入接地，用于校准示波器零点。

模数转换环节是将模拟信号转换为数字信号的关键，BK2550数字存储示波器采用8位垂直分辨率的高速ADC，在2GSa/s采样率下，每秒可将模拟信号转换为2×10^9个数字数据点。采样过程由高精度时钟信号控制，确保采样时间间隔均匀，避免时间误差；对于高频信号，仪器通过“交错采样”技术提升采样率——在4通道机型中，CH1与CH2共享一组ADC，CH3与CH4共享另一组ADC，当仅启用CH1或CH2时，ADC以2GSa/s速率采样（半通道间隔模式），确保高频信号的采样精度。转换后的数字数据暂存于缓存中，等待后续处理。

数字信号处理环节是实现波形分析与测量的核心，仪器通过专用数字信号处理器（DSP）对缓存中的数据进行处理：首先对数据进行滤波（如低通滤波去除高频噪声）与插值（如Sin(x)/x插值，提升波形平滑度）；随后根据用户选择的测量参数（如Vpp、频率）进行计算——例如计算峰峰值时，DSP遍历数据找出最大值与最小值，两者差值即为峰峰值；计算频率时，通过识别信号周期数与对应的时间，得出频率值（频率=1/周期）。对于FFT分析，DSP将时域数据通过傅里叶变换转换为频域数据，计算各频率分量的幅度，再通过显示屏以频谱图形式呈现，帮助用户分析信号的频率构成。此外，数字信号处理环节还支持波形存储功能，将处理后的数据保存至内部存储器或外部U盘，便于后续调用与分析。

显示控制环节负责将处理后的数字数据转换为可视化波形，仪器根据用户设置的垂直灵敏度（如500mV/格）、水平时基（如10ns/格），将数字数据映射到显示屏的坐标网格中——垂直方向代表信号幅度，水平方向代表时间，每个数据点对应屏幕上的一个像素，最终形成连续的波形图像。同时，显示控制模块实时更新测量结果、通道状态等信息，叠加显示在波形界面上，用户可直观读取关键参数；支持波形冻结功能，可暂停波形刷新，便于仔细观察瞬态信号（如毛刺、脉冲）的细节特征。

BK PRECISION2550数字存储示波器凭借覆盖70MHz-300MHz的带宽、2GSa/s高采样率及丰富的分析功能，成为电子测试领域的实用型工具。其多机型选择适配不同场景需求，便捷的操作设计降低使用门槛，灵活的连接方式支持自动化与远程测试，无论是教育机构的基础教学实验，还是企业的研发调试、生产测试，都能提供可靠的信号采集与分析支持。

随着电子设备向高频化、小型化发展，对示波器的性能要求将持续提升。BK2550数字存储示波器以其稳定的硬件架构与可扩展的功能设计，可通过固件升级进一步优化测量精度、拓展分析工具（如新增串行总线解码功能），适配未来更复杂的测试场景。对于追求高性价比、多场景适配的用户而言，BK2550数字存储示波器无疑是兼顾性能与实用性的优质选择，将为电子测试工作的精准化、高效化提供有力支撑。
