DRUCK LR-Cal QUARTZ-50 干体校准仪的详细资料

DRUCK LR-Cal QUARTZ-50干体校准仪是德国DRUCK&TEMPERATURLeitenbergerGmbH在QUARTZ系列基础上推出的高端便携式温度校准设备，专为宽温域、高精度校准需求设计，广泛应用于计量检测机构、工业生产质控、航空航天等领域。该仪器延续了系列产品的模块化设计与严苛制造标准，在温度调控范围、稳定性与适配能力上实现升级，完全符合ISO9000标准与欧盟相关技术指令。QUARTZ-50通过先进的Peltier加热冷却系统、智能化PID调控模块及高均匀性均热块，为温度传感器、温控器等元件提供可靠的校准基准。本文将结合官方技术手册的权威资料，从核心技术配置、测试原理、多场景应用及维护合规性四个维度展开分析，辅以关键参数与校准模式表格，全面解析其产品特性与应用价值。

仪器核心技术配置与关键参数

DRUCK LR-Cal QUARTZ-50干体校准仪的核心性能源于其高度集成的技术配置，从温度生成、调控到数据采集，每个环节均经过精密优化。硬件层面，仪器搭载四个高功率Peltier元件，作为加热与冷却的核心执行单元，通过AC/DC转换器实现精准供电，可快速切换工作模式，避免传统校准设备依赖冷却液体的环保隐患与维护麻烦。配套的双风扇散热系统（底部ø60mm风扇与后部ø120mm风扇）形成强制风冷循环，既保障Peltier元件的散热效率，又降低机箱内部电子元件的温度，确保长期运行稳定性。

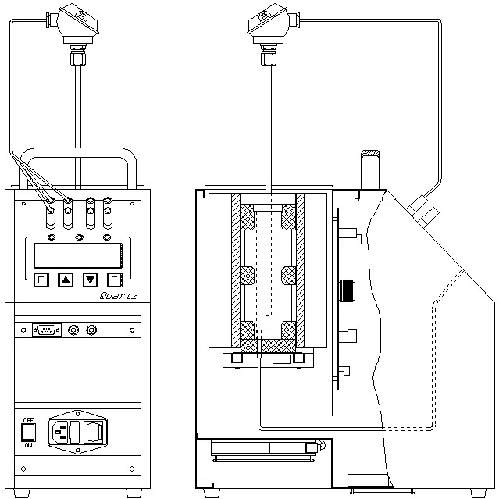

均热块作为温度传递的关键部件，采用高纯度铝合金材质加工而成，具备优良的导热性与温度均匀性。QUARTZ-50的标准均热块尺寸为ø35x135mm，配备多规格Reducerinserts（孔径4mm、4.5mm、5.5mm、6.5mm等），可适配不同直径的待校准探针，且孔径比探针直径大至少0.3mm，既保证探针顺畅插入，又减少热量散失。仪器内置Pt100ClassADIN43760标准传感器，直接嵌入均热块核心区域，实现温度信号的实时采集，配合24位Σ-∆A/D转换器，确保数据转换的高分辨率与低误差。
调控系统采用80C552系列CMOS微处理器，内置成熟的PID调控算法，通过比例带（P.B.）、积分时间（T.I.）、微分时间（T.D.）的动态匹配，快速消除温度波动，使仪器在宽温域内保持稳定。操作面板配备双行背光显示屏（3.2×5.5mm字符），上排显示均热块实际温度，下排显示设定值或校准参数，支持℃/℉单位切换与0.01℃/0.1℃分辨率调节，操作逻辑清晰直观。以下为QUARTZ-50的核心技术参数表，基于官方手册数据整理（部分参数参考QUARTZ系列统一标准，专项参数取自产品数据手册）：

QUARTZ-50干体校准仪测试原理详解

DRUCK LR-Cal QUARTZ-50干体校准仪的核心测试原理基于“标准温度生成-温度均匀化-信号采集-数据对比”的闭环流程，通过硬件与软件的协同工作，实现对温度传感器的精准校准。其本质是利用可控的、均匀的标准温度场，对比待校准传感器与标准传感器的输出信号，计算误差并完成校准修正，具体可分为四大核心环节。
首先是标准温度生成原理：仪器通过Peltier元件的热电效应实现温度调控。当电流正向通过Peltier元件时，一端吸热、一端放热，仪器切换为冷却模式；电流反向时，吸热端与放热端互换，切换为加热模式。四个Peltier元件均匀分布在均热块底部，确保热量传递均匀，配合AC/DC转换器的脉冲宽度调制（PWM）技术，精准控制供电功率，实现温度梯度的平稳调节。例如，在加热阶段，PID控制器根据目标温度与实际温度的差值，动态增加供电功率，使均热块按设定梯度升温；冷却阶段则反向调节，通过风扇加速散热，确保降温速率稳定。
其次是温度均匀化原理：均热块的铝合金材质具备高导热系数，能快速传递Peltier元件产生的热量，使内部形成均匀温度场。QUARTZ-50的均热块经过精密加工，核心校准区域（40-90mm插入深度）的温度差异控制在±0.03℃以内，满足多探针同步校准的需求。配套的Reducerinserts通过精准孔径设计，减少探针与孔壁的间隙，降低空气隔热影响，同时避免探针与均热块直接刚性接触，防止热应力导致的探针损坏。手册明确要求，探针插入深度需直达均热块底部，确保敏感元件处于温度最均匀的核心区域，这是保障校准精度的关键前提。
第三是精准调控与信号采集原理：仪器的PID微处理器实时采集内置Pt100标准传感器的温度信号，通过24位Σ-∆A/D转换器将模拟信号转换为数字信号，再经PID算法计算调控量。比例带（P.B.）决定温度偏差与调控功率的关联程度，积分时间（T.I.）消除静态误差，微分时间（T.D.）抑制温度超调，三者协同作用使均热块温度快速稳定在设定值（稳定性±0.02℃，持续6分钟后显示屏出现“÷”稳定符号）。对于增强型QUARTZ-50-2I，外部探针的信号通过专用接口接入，经冷端补偿（热电偶）或导线电阻修正（Pt100）后，与内置传感器信号同步显示，实现双标准对比校准。
第四是校准对比原理：校准过程的核心是“标准与待校准的信号对比”，QUARTZ-50支持多种校准模式，其原理本质均为通过标准温度场建立参考基准，修正待校准传感器的误差。以下为不同校准模式的原理与应用场景对比表，基于官方技术手册整理：

多场景应用与实操核心要点

DRUCK LR-Cal QUARTZ-50干体校准仪的应用场景覆盖实验室精密校准、工业现场批量检测及特殊行业专项测试，其便携性与高稳定性使其在不同环境中均能保持可靠表现。在实验室场景中，QUARTZ-50常作为标准校准设备，为各类温度传感器（Pt100、热电偶）提供可追溯校准服务。由于其操作温域扩展至-30℃~+200℃，可满足中高温段传感器的校准需求，例如在电子元件检测实验室，用于校准高温环境下使用的K型热电偶，通过内部标准校准模式，15分钟即可完成从室温到150℃的升温与稳定，校准效率较传统设备提升30%以上。
在工业现场应用中，QUARTZ-50的便携性与抗干扰能力成为核心优势。仪器净重仅11kg，配备旋转提手与专用旅行箱，操作人员可轻松携带至生产线工位，无需拆卸传感器即可完成现场校准，大幅减少生产停机时间。在汽车零部件工厂，其开关测试功能可快速检测发动机温控器的触点动作温度，将温控器接入专用接口后，设定测试温度梯度，仪器自动记录动作阈值并存储，为生产线质控提供可追溯数据。此外，仪器的电磁兼容性符合EN50081-1发射标准与EN50082-2抗扰度标准，在车间复杂电磁环境中仍能保持稳定运行，避免外部干扰导致的校准偏差。
特殊行业领域中，QUARTZ-50的宽温域与高稳定性同样表现突出。在制药行业，需对灭菌设备的温度传感器进行121℃高温校准，QUARTZ-50从20℃升温至121℃仅需12分钟，稳定后温度波动≤±0.02℃，完全满足GMP认证对校准精度的要求；在冷链物流维护中，针对低温传感器的-30℃~0℃区间校准，仪器冷却梯度达22℃/分钟，从20℃冷却至-25℃仅需18分钟，且低温使用后通过70-80℃高温运行1小时，可有效蒸发均热块内水汽，避免铝合金氧化导致的配件卡滞。
实操过程中，需遵循官方手册的核心要点以保障校准精度：一是探针安装需匹配Reducerinserts孔径，孔径比探针直径大0.3mm，插入深度直达均热块底部；二是校准前需确保仪器接地良好，供电电压符合要求（230V±10%），避免电气干扰；三是温度设定后需等待稳定符号出现（持续6分钟）再启动校准，避免温度未稳导致的误差；四是批量校准时，建议采用QUARTZ-50-2I的双外部探针输入功能，同时校准两个传感器，提升效率。

维护体系与合规保障

DRUCK LR-Cal QUARTZ-50干体校准仪的长期可靠运行，依赖规范的维护流程与完善的合规设计。根据官方手册要求，仪器需每年进行一次重新校准，使用带有国家计量标准追溯认证的标准温度仪器与CALIBRA专用软件，按软件指引完成多点校准，确保操作温域内的精度一致性。日常维护方面，需定期检查电源电缆是否破损，清理仪器表面与风扇散热孔的灰尘，必要时用气枪从格栅上方吹扫散热片，避免风扇积尘影响散热效率。

针对低温使用场景的特殊维护，手册明确要求：每次在-30℃~0℃区间校准后，需将仪器设定为70-80℃运行1小时，蒸发均热块与inserts内的凝结水汽，随后调至环境温度冷却后再关机，防止水汽导致铝合金均热块氧化或inserts卡滞。核心部件的维护需遵循模块化更换原则，仪器的Peltier元件、均热块、风扇等备件均有明确型号（如均热块备件代码0D2070-50），用户可通过厂家或授权经销商采购，更换过程无需复杂工具，降低维护成本。
合规性方面，QUARTZ-50完全符合欧盟低电压指令（73/23/EEC，经93/68/EEC修订）与电磁兼容性（EMC）指令（89/336/EEC），机身粘贴CE认证标志，可在欧盟及全球多数地区自由流通。其环保设计摒弃了环境有害冷却液体，符合欧盟WEEE指令（2002/96/EC），欧洲用户可通过经销商回收废旧设备，避免非法处置带来的环境风险。此外，仪器的校准流程与数据记录符合ISO9000标准要求，出厂时附带可追溯至国家计量标准的校准证书，满足各行业对校准溯源的合规需求。

DRUCK LR-Cal QUARTZ-50干体校准仪通过先进的技术配置、精准的测试原理与广泛的场景适配，成为温度校准领域的可靠选择。其宽达-30℃~+200℃的操作温域、±0.02℃的高稳定性，满足了实验室精密校准与工业现场检测的双重需求；多模式校准原理与人性化实操设计，降低了操作门槛，提升了校准效率；完善的维护流程与合规认证，为长期使用提供了保障。无论是计量检测机构的溯源校准、工业生产的质控检测，还是特殊行业的专项测试，QUARTZ-50都能凭借其均衡的性能表现，提供可靠的温度校准解决方案。随着各行业对温度测量精度的要求不断提升，DRUCK LR-Cal QUARTZ-50干体校准仪将持续为质量管控提供有力支撑，成为用户信赖的技术伙伴。
