DRUCK LR-Cal PULSAR-35Cu干体校准仪的详细资料

DRUCK&TEMPERATURLeitenbergerGmbH作为德国专注于压力与温度设备制造的权威企业，其推出的LR-Cal系列PULSAR-35Cu干体校准仪，是针对热电偶、温度传感器等设备校准需求研发的便携式精密仪器。该仪器完全符合ISO9000标准，凭借铜制均热块的优异导热性能、微处理器PID精准控温技术及完善的安全防护设计，广泛应用于实验室精准校准、现场检测及材料热性能测试等场景。依托可追溯至国家标准的校准证书、欧盟CE认证及严苛的技术参数，PULSAR-35Cu为工业生产、科研检测中的温度测量准确性提供了核心保障，成为各行业质量控制与安全监测领域的关键设备。其便携性与高稳定性的完美结合，既满足了实验室固定校准的高精度要求，也适配了现场作业的灵活需求，彰显了德国制造在精密仪器领域的技术积淀与品质追求。

仪器核心概述

（一）基本信息与设计定位
PULSAR-35Cu干体校准仪是DRUCKLR-CalPULSAR系列中的专属型号，核心标识为“35CU”，对应直径35mm的铜制均热块（Copperblockdiam.35mm），区别于系列中其他铝块（AL）、铝青铜块（BA）型号。仪器由DRUCK&TEMPERATURLeitenbergerGmbH设计制造，生产地址位于德国Kirchentellinsfurt，企业通过了欧盟低电压指令（73/23/EEC，经93/68/EEC修订）及EMC指令（89/336/EEC）认证，产品符合EN50081-1（发射）、EN50082-1（抗扰度）及EN6101-1（电气设备安全）等harmonised标准，机身affixedCE标志，确保合规性与市场准入资格。

该仪器的核心设计定位是“高精度、便携式温度校准解决方案”，旨在通过干体加热方式替代传统液浴校准，避免液体介质带来的环境污染与操作风险，同时依托铜块的高导热系数实现校准区域的温度均匀性，满足热电偶、Pt100等温度传感器在实验室与现场的校准需求，也可用于材料的热性能测试。其结构采用法兰板加旋转手柄设计，配备强制风冷系统与可拆卸上保护栅，无环境有害冷却液体，兼

顾了操作便捷性与环保要求。
（二）核心技术参数
基于仪器操作手册第2.2章节“TECHNICALDATA”及2.7章节“订单代码”专属信息，PULSAR-35Cu的核心技术参数如下表所示，所有带**标记的参数均在环境温度20°C±3、电源230V±10%、插入ø4.5mmPt100探头条件下测得，参数有效期为校准证书签发后1年，逾期需重新校准：

（三）核心结构组成

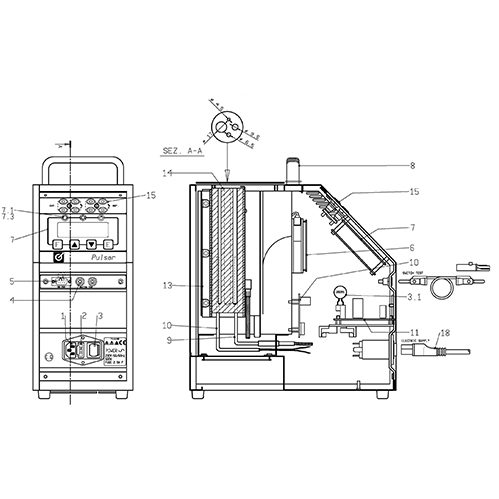

根据手册第6.2章节“DESCRIPTIONOFINSTRUMENT”，PULSAR-35Cu的核心结构由以下关键部件组成，各部件协同实现精准控温与校准功能：
微处理器温度调节器：核心为80C552处理器与Σ-∆24位A/D转换器，配备2行20字符背光显示屏，支持参数设置、温度显示与故障报警，采用PID控制算法实现高精度温度调节，内置E2PROM存储器用于记录校准参数。
铜制均热块：仪器核心部件，直径35mm，内部预设4个不同孔径的测试孔，作用是通过均匀导热使校准区域温度一致，为传感器提供稳定的温度基准，铜材质的选择显著提升了导热效率与温度均匀性。
加热电阻：不锈钢材质，额定功率800W，最高可支持600°C加热需求，需注意的是，长期在极端温度下使用会缩短其寿命，建议按需控制高温使用时长。
温度传感器：包括调节用Pt100传感器与安全恒温器用热电偶，均直接插入均热块内部，确保采集的温度值贴近块体实际温度，减少测量偏差。
安全防护系统：含最大温度安全恒温器（出厂校准为560°C±5°C，超温时自动切断加热系统）、可拆卸上保护栅（防止接触内部高温烘箱）、保护保险丝（230V型号为5A，5×20mm规格）及接地导体，全方位规避安全风险。
强制风冷系统：由机身背部风扇（230V型号零件号3PPS-3956）产生恒定气流，降低机壳温度，提升仪器运行稳定性，同时加速降温过程。
接口与控制部件：包括电源插座、主开关、RS232通信接口、外部探头插座（仅2I版本）、加热/冷却/开关测试指示灯，操作面板配备增量/减量键（5/6键）、功能键（F键）与确认键（E键），便捷实现参数设置与功能切换。

测试原理

PULSAR-35Cu干体校准仪的测试原理基于“均热块恒温基准+标准-被测传感器对比”的核心逻辑，依托精密控温技术与均匀导热设计，实现对温度传感器的精准校准，具体过程可分为三个关键阶段，且全程符合ISO9000标准对校准流程的要求：
（一）温度基准建立阶段
仪器的核心是铜制均热块，其工作原理始于加热与控温闭环：首先通过主开关启动仪器，微处理器温度调节器初始化后，根据用户设定的目标温度（SetPoint）控制加热电阻工作。加热电阻将电能转化为热能，通过热传导传递至铜制均热块，由于铜材具有优异的导热系数，热量可快速在块体内部均匀扩散，避免局部温度偏差。同时，插入均热块的Pt100ClassA调节探头实时采集块体温度数据，将模拟信号通过Σ-∆24位A/D转换器转换为数字信号，反馈至80C552微处理器。

处理器采用PID（比例-积分-微分）控制算法，对比采集到的实际温度与设定温度的偏差，动态调节加热电阻的输出功率：当实际温度低于设定值时，增大加热功率；当接近设定值时，减小加热功率；当达到设定值后，维持微小功率补偿热损耗，最终使均热块温度稳定在设定值，稳定性可达±0.05°C（450°C时）。此过程中，强制风冷系统持续工作，一方面降低机壳温度保护电子元件，另一方面通过气流循环辅助均热块温度均匀化，避免因局部过热导致的校准偏差。
（二）校准对比阶段
温度基准稳定后，进入校准核心环节，其原理是“标准传感器与被测传感器同环境对比”。根据手册第3章节“GENERALRECOMMENDATIONS”与第6.3章节“START-UPINSTRUCTIONS”，校准前需确保被测传感器与标准传感器的安装满足严格要求：被测传感器直径与测试孔直径的差值需符合公差（≤8mm探头差值≥0.5mm，≤12mm探头差值≥0.7mm），避免间隙过大导致温度传递失真；传感器需插入至均热块底部，确保敏感元件处于最优校准区域；标准传感器与被测传感器需置于同一深度且尽可能靠近，减少位置差异带来的误差。
校准过程支持三种模式，本质均为“差值对比修正”：
内部指示器校准：以仪器内置Pt100探头的测量值为基准（需参考校准证书补偿显示误差），对比被测传感器的输出值，计算误差并修正；
外部参考+校准仪显示：将带可追溯证书的标准传感器接入仪器外部探头接口（仅2I版本），仪器显示屏同时显示均热块温度与标准传感器温度，以标准传感器数值为基准，对比被测传感器读数；
外部参考+外部仪器显示：标准传感器与被测传感器均插入均热块，标准传感器连接外部精密测量仪器，以外部仪器读数为基准，校准被测传感器。
三种模式的核心原理一致：利用均热块提供的稳定、均匀温度场，使标准传感器与被测传感器处于完全相同的温度环境，通过对比二者的测量结果，确定被测传感器的误差值，进而完成校准调整，确保其测量精度符合要求。
（三）安全与稳定保障原理
校准过程的安全性与稳定性由多重设计保障：安全恒温器实时监测均热块温度，当温度超过560°C±5°C时，自动切断加热系统，避免超温引发火灾或传感器损坏；可拆卸保护栅物理隔离内部高温区域，防止操作人员接触烫伤；接地导体与保护保险丝形成电气安全防护，避免漏电风险。同时，仪器的温度显示分辨率支持0.01°C调节，读数精度达±0.3°C，确保对比过程中误差可准确识别，为校准结果的可靠性提供技术支撑。

操作流程与维护规范

（一）操作流程
PULSAR-35Cu的操作流程严格遵循手册第5章节“PREPARATIONOFOPERATION”与第6章节“OPERATIONPROCEDURE”，确保操作安全性与校准准确性：
安装准备：拆除包装后，将仪器置于平整、清洁、通风的区域，周围无易燃物，预留足够散热空间；检查电源插座接地是否可靠，连接230V电源（配备2.5m带接地的电源线）；将铜制均热块正确安装至烘箱内，清洁测试孔内无油污或液体。
启动与参数设置：打开主开关，仪器完成自检后进入待机状态；通过操作面板的5/6键设定目标温度，按E键确认；等待仪器升温并稳定（显示屏第一行出现“÷”符号，表明温度稳定超过6分钟）。
传感器安装与校准：按公差要求安装标准传感器与被测传感器，确保插入深度与位置符合要求；根据选择的校准模式，记录标准值与被测值，计算误差并完成校准。
冷却与关机：校准完成后，不可立即关闭仪器或取出传感器，需将设定温度调整至环境温度附近，等待均热块冷却至接近环境温度（避免热冲击导致传感器损坏或仪器部件变形）；确认温度降至安全范围后，关闭主开关，断开电源，整理传感器与附件。
（二）维护与故障处理
根据手册第7章节“MAINTENANCEINSTRUCTIONS”与第9章节“TYPICALFAULTS”，仪器的维护与故障处理需遵循以下规范，以保障长期稳定运行：
1.日常维护
定期清洁测试孔，避免油污、液体残留在高温下形成氧化物，影响温度传递；
每年进行一次校准（或根据使用频率调整），确保仪器自身精度，校准证书需可追溯至国家标准；
检查电源线、插头与保险丝状态，发现破损立即更换，保险丝需使用指定规格（230V型号5A，5×20mm）；
存放时置于干燥、阴凉环境，避免潮湿或剧烈撞击，携带时使用专用包装箱。
2.常见故障处理
仪器常见故障及解决方案基于手册第9章节整理，核心原理是“定位故障部件并更换/修复”，具体如下表：

合规性与应用价值

（一）合规性认证
PULSAR-35Cu通过欧盟CE认证，符合多项关键指令与标准（手册第10.5章节“DECLARATIONOFCONFORMITY”）：低电压指令73/23/EEC（经93/68/EEC修订）确保电气安全；EMC指令89/336/EEC及EN50081-1（发射）、EN50082-1（抗扰度）标准确保仪器在复杂电磁环境中稳定工作，不产生电磁干扰且抗干扰能力强；EN6101-1标准保障电气设备安全要求。此外，仪器提供的校准证书可追溯至国家标准，符合ISO9000质量管理体系对校准设备的要求，确保校准结果具有法律效力与行业认可度。
（二）应用价值
该仪器的应用价值源于其精准、便携、安全的核心特性：在实验室场景中，可作为温度校准的标准设备，为热电偶、Pt100等传感器提供高精度校准服务，保障科研与检测数据的可靠性；在现场场景中，其便携式设计与10kg的重量（不含附件）便于运输，可用于工业生产线、电力设备、化工装置等现场的温度传感器校准，避免传感器拆卸后送检导致的生产中断；在材料热测试领域，可提供稳定的温度环境，用于测试材料在特定温度下的热性能参数。
相比传统液浴校准仪，PULSAR-35Cu无需使用导热油等液体介质，避免了泄漏、污染及高温液体烫伤风险，且升温、降温速率更快（最大升温20°C/分钟），校准效率更高；铜制均热块的设计提升了温度均匀性与导热效率，校准精度优于同类铝块仪器，尤其适用于高精度传感器校准需求。

DRUCK LR-Cal PULSAR-35Cu干体校准仪凭借德国制造的精密工艺与严苛的质量控制，成为温度校准领域的标杆设备。其铜制均热块与PID控温技术的结合，实现了±0.05°C的温度稳定性与±0.3°C的读数精度，满足了高要求场景的校准需求；灵活的校准模式、便捷的操作设计与完善的安全防护，兼顾了实验室与现场的多样化应用；符合欧盟多项指令与ISO9000标准的合规性，确保了校准结果的权威性与可追溯性。日常使用中，严格遵循操作手册的安装、校准与维护规范，不仅能保障仪器的长期稳定运行，更能充分发挥其技术优势，为温度测量设备的精度提供可靠保障。无论是科研检测中的精准校准，还是工业生产中的质量控制，PULSAR-35Cu都以其优异的性能、可靠的品质与便捷的操作，成为温度校准工作的核心支撑，为各行业的安全运行与高质量发展提供了有力保障。
