AMETEK 双柱材料 测试系统的详细资料

AMETEK双柱材料测试系统（LD系列）作为LloydInstruments旗下的核心产品，凭借5-100kN的宽力容量范围、高精度测量性能与模块化设计，成为金属、复合材料、汽车、医疗器械、包装等多个行业的材料力学性能测试优选设备。该系统严格遵循ENISO7500:2015Class0.5、ASTME4等国际标准，集成负载、位移、应变三重精准控制模式，搭配NEXYGENPlus4专业软件，可完成拉伸、压缩、弯曲、撕裂、剥离等多种力学测试。其模块化结构支持配件灵活拓展，从grips、引伸计到热箱，能适配不同材料与测试场景的个性化需求。本文将结合权威技术资料，从产品性能参数、核心测试原理、技术特点、行业应用及维护要点五个维度，全面解析AMETEK双柱材料测试系统的专业价值。

产品概述与核心性能参数（表格+详解）

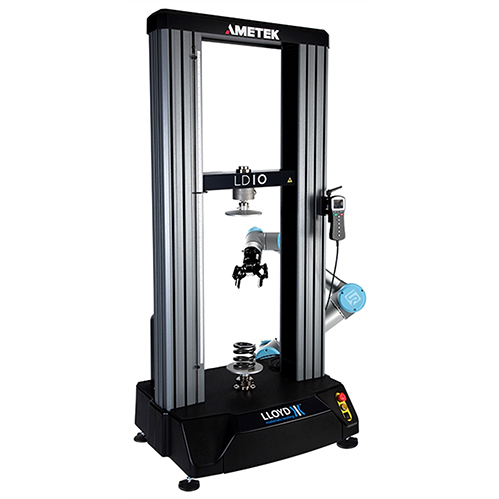

AMETEK双柱材料测试系统（LD系列）包含LD5、LD10、LD30、LD50、LD100五个核心型号，力容量覆盖5kN至100kN，各型号共享核心技术平台，仅在力值范围、速度范围、结构尺寸等参数上存在差异，以适配不同测试需求。以下为各型号核心性能参数对比：

性能参数详解
各型号均具备0.1%的速度精度与<±0.5%的负载传感器精度（最低可测至传感器容量的1/100），搭载32位A/D转换器，最小负载分辨率达10亿分之一，确保小力值与大力值测试均能获得精准数据。横梁行程方面，除LD100仅提供标准高度（1070mm）外，其余型号均支持扩展高度（1669mm），可适配长尺寸样品测试。

位移控制精度是系统核心优势之一，通过预载滚珠丝杠与高精度编码器实现，LD100的位移分辨率达0.000063μm/编码器计数，能精准捕捉材料变形的细微变化。数据传输速率高达1kHz，可实时同步采集负载、位移、应变数据，为动态测试（如蠕变、应力松弛）提供可靠数据支撑。电源适配207-253VAC（50Hz）或103.5-126.5VAC（60Hz），满足全球不同地区的电网需求。

核心测试原理深度解析

AMETEK双柱材料测试系统的精准测量能力源于负载、位移、应变三大核心模块的协同工作，其测试原理围绕“力-位移-应变”的精准采集与控制展开，结合先进的驱动与软件算法，实现对材料力学性能的全面评估。
1.负载测量原理
系统采用薄饼式（Pancake）负载传感器，该传感器具备交叉轴精度高、工作空间大的特点，能有效减少测试过程中的力值干扰。传感器将物理力信号转换为电信号，经32位A/D转换器进行高精度模数转换，转换速率与数据传输速率同步达1kHz，确保力值数据的实时性与准确性。负载测量系统符合ENISO7500:2015Class0.5标准，在传感器容量的1%至100%范围内均能保持<±0.5%的测量精度，可精准捕捉材料从弹性变形到断裂的全程力值变化，如金属材料的屈服力、断裂力，包装材料的峰值负载等。
2.位移控制原理
位移控制通过“AC驱动+预载滚珠丝杠”组合实现，AC驱动技术提供宽范围、高精度的速度调节，从0.0001mm/min的微速到1270mm/min的高速，满足不同材料的测试需求（如脆性材料的快速冲击测试、塑性材料的慢速拉伸测试）。预载滚珠丝杠消除了丝杠间隙，提升了位移重复精度与定位精度，配合高精度光学编码器，实现微米级位移分辨率。系统支持位置控制模式，可按预设位移路径驱动横梁运动，如设定固定位移量进行压缩测试，或按恒定速率进行拉伸测试，确保测试过程的可重复性。
3.应变测量原理
应变测量支持接触式与非接触式两种方式，适配不同材料与测试场景。接触式引伸计通过夹持样品表面，将材料变形转换为电信号，可精准测量纵向应变与横向应变，适用于金属、复合材料等常规材料的应变测试；非接触式视频引伸计（VE1系列）基于数字相机与实时图像处理技术，通过识别样品表面的标记线，以100Hz的速率测量纵向应变，避免了接触式引伸计对软质材料（如薄膜、泡沫）的损伤，也适用于高温、低温环境下的应变测试（配合热箱使用）。两种引伸计均支持模拟与数字信号输入，数据与负载、位移数据同步采集，可计算材料的弹性模量（Young’sModulus）、泊松比等关键参数。
4.控制与数据处理原理
系统支持位置、负载率、应变率三种控制模式，可根据测试标准与材料特性灵活切换。例如，拉伸测试中采用应变率控制，确保材料变形速率恒定；压缩测试中采用位置控制，精准控制压缩位移量。NEXYGENPlus4软件作为数据处理核心，内置大量国际标准测试方法（ASTM、DIN、EN、ISO等），可自动计算拉伸强度、弯曲强度、撕裂强度、伸长率等参数，生成标准化报告。数据处理采用实时分析与离线分析结合的方式，实时监控测试曲线，离线可进行曲线对比、数据导出（Excel/Word格式）、统计分析等操作，确保测试数据的完整性与可追溯性。

核心技术特点与优势

AMETEK双柱材料测试系统的核心竞争力源于模块化设计、高精度性能、易用性与安全性的综合优化，以下结合权威资料详细解析：
1.模块化设计，适配多场景测试
系统采用模块化结构，数千种可互换的grips与夹具（如拉伸夹具、压缩夹具、弯曲夹具、剥离夹具）可适配不同形状、尺寸的样品，从薄膜、纤维到大型结构件，从金属、塑料到复合材料，均能实现精准夹持与测试。此外，系统支持多种附件扩展，包括-70℃至300℃的热箱（用于高低温环境测试）、防碎片防护盾（保障操作人员安全）、机器人手臂（实现自动化批量测试）等。CANBUS接口实现系统与附件的快速通信，确保附件与主机的协同工作，提升测试效率。
2.高精度与高稳定性，符合国际标准
系统的机械结构采用超高刚度框架设计，减少测试过程中的框架变形，提升力值与位移的测量精度；低重心、坚固底座设计增强了系统稳定性，避免高速测试时的振动干扰。电气系统采用高品质组件，AC驱动与32位A/D转换器确保了速度与力值的测量精度，所有型号均通过CE认证，符合ISO9001质量体系要求，测试结果具备国际认可度，适用于产品质量控制、研发验证、第三方检测等场景。
3.易用性设计，降低操作门槛
NEXYGENPlus4软件具备直观的操作界面，支持多语言（含中文），操作人员无需编程知识即可通过测试向导完成拉伸、压缩、撕裂等常规测试。软件内置自动批量测试功能，可预设测试参数、样品信息，自动完成多组样品测试并生成汇总报告，大幅提升测试效率。可选配13英寸触摸屏平板电脑，实现独立操作（无需连接PC），触摸屏优化了生产现场与实验室的操作体验，操作人员可快速调用常用测试程序、查看测试结果、导出报告，适配不同技能水平的操作人员。
4.全面的安全保障
系统严格遵循CE机械指令，具备硬件与软件双重过载保护功能，可独立配置过载阈值，避免过载对系统与样品的损伤。双柱之间配备可调节的防碎片防护盾，完全包围测试区域，防止样品断裂时的碎片飞溅，保障操作人员安全。此外，系统具备紧急停止按钮、横梁限位保护等安全设计，确保测试过程的安全性与可靠性。

行业应用实例

AMETEK双柱材料测试系统的宽力容量范围与多测试功能，使其广泛应用于多个行业，以下为典型应用实例：
1.金属与建筑材料行业
LD30/LD50/LD100型号适用于钢材、铝材、混凝土、石材等材料的测试。例如，建筑行业中采用LD100测试钢材的拉伸强度与屈服强度，按ASTME8标准，以恒定应变率驱动横梁拉伸，测量钢材的断裂力与伸长率，评估钢材的力学性能是否符合建筑规范；混凝土的弯曲强度测试采用LD50，搭配四点弯曲夹具，按EN12390标准，测量混凝土在弯曲载荷下的断裂强度，保障建筑结构安全。
2.汽车行业
LD10/LD30/LD50型号适配汽车零部件的测试，如车身结构件、橡胶密封件、安全带、气囊组件等。例如，车身铝合金构件的拉伸测试采用LD50，测量构件的拉伸强度与疲劳性能，确保车身的结构强度；橡胶密封件的压缩永久变形测试采用LD10，按ISO815标准，以恒定压缩位移保持一定时间，测量密封件的回弹性能，评估其密封效果与使用寿命。
3.医疗器械行业
LD5/LD10/LD30型号适用于医疗器械与生物材料的测试，如导管、缝合线、植入体、口罩等。例如，缝合线的拉伸强度测试采用LD5，按USP标准，以缓慢速率拉伸缝合线，测量其断裂力，确保缝合线的力学可靠性；口罩的拉伸与撕裂测试采用LD10，测试口罩耳挂的拉伸强度（避免佩戴时断裂）与口罩本体的撕裂强度，评估口罩的结构稳定性。
4.包装行业
LD5/LD10型号适用于包装材料的测试，如薄膜、纸张、胶带、纸箱等。例如，胶带的剥离强度测试采用LD5，按ASTMD1876标准，以90°或180°角度、恒定速率剥离胶带，测量剥离力，评估胶带的粘接性能；纸箱的抗压强度测试采用LD10，按ISO12048标准，以恒定速率压缩纸箱，测量其最大抗压载荷，保障运输过程中纸箱的承载能力。

维护与校准要点

为确保系统长期稳定运行与测试精度，需遵循以下维护与校准要点：
1.日常维护
保持测试环境清洁干燥，操作温度控制在10-40℃，避免灰尘、湿度对电气系统与机械结构的影响；定期检查grips与夹具的夹持面，清除杂质与磨损痕迹，必要时更换夹持垫，确保样品夹持牢固；检查横梁运动顺畅性，定期清洁滚珠丝杠，涂抹专用润滑油，消除运动阻力；定期检查电源线缆、传感器线缆的连接状态，避免线缆破损或松动。
2.定期校准
按ISO17025标准要求，每年进行一次专业校准，校准项目包括负载精度、位移精度、速度精度等，校准由AMETEK授权服务中心执行，提供校准报告，确保测试数据的准确性与可追溯性；定期检查负载传感器的零点漂移，通过NEXYGENPlus4软件进行零点校准，避免漂移影响测试结果；引伸计需定期校准，接触式引伸计通过标准量块校准，视频引伸计通过标准应变片校准，确保应变测量精度。
3.软件维护
定期更新NEXYGENPlus4软件，获取最新的测试方法、功能优化与漏洞修复；备份测试数据与测试程序，避免数据丢失；根据测试需求，定期清理无用的测试数据与报告，优化软件运行速度。

AMETEK双柱材料测试系统（LD系列）以5-100kN的宽力容量、高精度测量性能、模块化设计与易用性，成为多行业材料力学性能测试的可靠选择。其核心测试原理围绕负载、位移、应变的精准采集与控制展开，配合NEXYGENPlus4软件与丰富的附件，可完成拉伸、压缩、弯曲、撕裂等多种测试，满足国际标准与个性化测试需求。从金属、建筑材料到汽车零部件、医疗器械、包装材料，该系统均能提供精准、可靠的测试数据，为产品研发、质量控制、第三方检测提供有力支撑。凭借ISO9001质量体系认证、CE认证与国际标准符合性，AMETEK双柱材料测试系统的测试结果具备广泛认可度，模块化设计使其能够适应未来测试需求的变化（如新增材料、新测试标准），延长设备使用寿命。在新材料不断涌现、质量要求日益严格的背景下，该系统将持续为各行业提供高效、精准的材料测试解决方案，助力企业提升产品质量与研发效率，推动行业技术进步。
