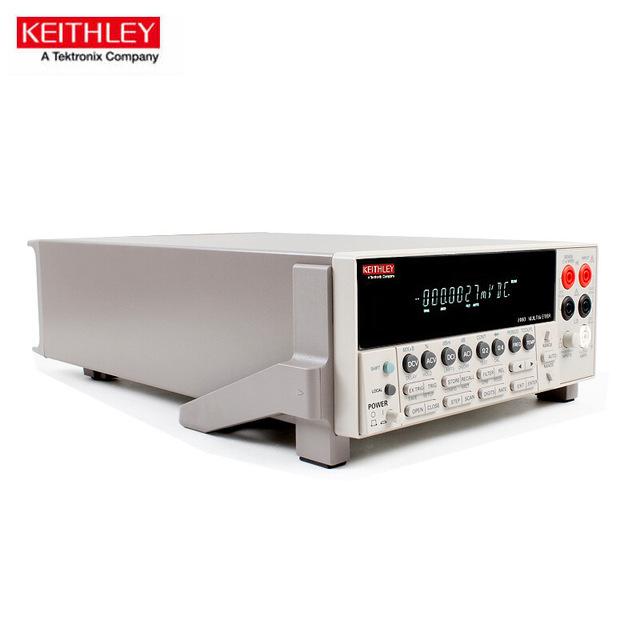

Keithley吉时利2002八位半台式万用表的详细资料

在计量校准、研发验证等高精度测量场景中，台式万用表的分辨率与精度直接决定数据可靠性。Keithley吉时利2002八位半台式万用表作为泰克旗下高性能仪器，凭借28位A/D转换器构建的真8½位分辨率，实现1nV直流电压灵敏度与0.0006%基本精度，同时集成18种测量功能与扩展能力，成为精密测量领域的核心设备。其不仅适配生产测试的高吞吐量需求，更满足计量实验室的溯源级精度要求。本文结合Tektronix官方技术文档，详解Keithley吉时利2002八位半台式万用表的测试原理、核心参数，并通过实际应用场景展现其技术价值。

Keithley吉时利2002八位半台式万用表核心测试原理

（一）高精度A/D转换底层原理
Keithley吉时利2002八位半台式万用表的精度根基源于28位A/D转换器架构，采用改进型多斜率积分转换技术，相较于传统4½位仪器的双积分方案，实现动态量程与转换速度的平衡。其工作流程分为三阶段：首先将被测信号接入精密积分器，在固定时间内完成电荷累积；随后通过机内高精度齐纳稳压参考源，以多阶梯斜率反向积分至零位；最后通过计数模块记录积分周期，经数字算法修正积分电容介质吸附、电路失调等误差。这种设计使Keithley吉时利2002八位半台式万用表避免量程切换延迟，1nV的直流电压灵敏度可捕捉微伏级信号波动。

（二）关键参数测量原理
直流电压（DCV）测量：采用斩波稳定放大器技术，通过高频切换消除零点漂移，配合10GΩ以上输入阻抗减少负载效应。对于低电压信号（≤200mV量程），Keithley吉时利2002八位半台式万用表启用前置放大模块，将信号提升至ADC适配范围，同时通过屏蔽层隔离环境噪声，确保0.0006%的基本精度。
电阻测量：创新采用单相法4线测量技术，相较于传统双相切换法，测试效率提升一倍。测量时，仪器向被测电阻输出稳定电流（可设1μA-10mA），通过独立通道采集电压降，利用欧姆定律计算阻值。针对热电势干扰，Keithley吉时利2002八位半台式万用表自动执行电流反向测量，取两次结果均值消除误差，高阻测量时还可启用240V激励电压提升信噪比。
交流参数（ACV/ACI）测量：集成真有效值（RMS）转换器，支持1Hz-1MHz频率范围，通过峰值检测与均方根算法还原非正弦信号真实幅值。独特的点频率校准功能允许用户预设6个校准点，在±10%频率偏差内自动补偿响应误差，AC+DC耦合模式可精准测量叠加直流分量的交流信号。

Keithley吉时利2002八位半台式万用表核心技术参数表

实际应用场景与性能价值体现

（一）计量实验室校准应用
某省级计量院将Keithley吉时利2002八位半台式万用表用于二等标准电阻校准。传统校准需搭配标准电阻箱与高精度源，操作流程繁琐且耗时超1小时。使用Keithley吉时利2002八位半台式万用表后，通过4线电阻测量模式直接连接标准电阻与被测件，启用电流反向功能消除热电势影响，2分钟内即可完成10Ω-100kΩ量程校准。其0.001%的电阻测量精度与标准电阻的0.0005%不确定度匹配，校准数据可直接通过IEEE488.2接口上传至溯源系统，全年校准误差波动控制在±0.0002%以内。
（二）半导体研发测试应用
某芯片设计企业在运算放大器（OPA）测试中，采用Keithley吉时利2002八位半台式万用表测量输入失调电压。OPA的失调电压通常低至10μV级别，传统7½位万用表难以精准捕捉。Keithley吉时利2002八位半台式万用表的1nV灵敏度可清晰分辨5μV级变化，配合多测量显示功能，同步监测失调电压与供电电流，通过内置条形图实时追踪温度变化对参数的影响。工程师反馈：“2002的低噪声特性让我们能准确识别工艺偏差导致的参数漂移，研发周期缩短了15%。”
