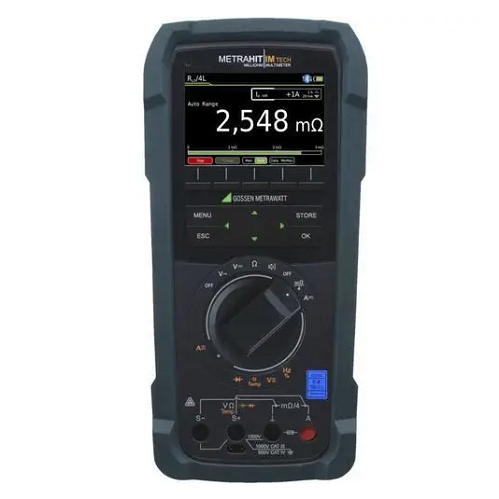

四线开尔文测量的物理需求出发，解释METRAHIT IM TECH如何在200mA/1A测试电流下实现1μΩ分辨率，以及自动偏移平衡和热电压补偿如何消除接触电势与线缆电阻。

1.测毫欧为什么不能用两线制

普通万用表测量电阻时，测试线本身的电阻会直接叠加到读数中。一条1.5m长的测试线，线缆电阻通常在100mΩ到500mΩ之间。当你测量一个航空搭接点的10mΩ电阻时，线缆电阻可能是被测件的10到50倍，测量结果完全被线缆误差淹没。METRAHIT IM TECH采用四线开尔文连接：一对端子施加测试电流（I+/I-），另一对端子测量电压降（U+/U-）。电压检测端子的输入阻抗极高，几乎不取电流，因此引线电阻和接触电阻不会进入测量结果。

2.从30mΩ到1μΩ：信噪比是怎么做到的

1μΩ的分辨率意味着在30mΩ量程上，仪器需要分辨出满量程的百万分之三十三。这个分辨率的实现依赖于三个条件：第一，测试电流足够大。在3mΩ量程上，IMTECH的最大测试电流为1A，一个1μΩ的电阻在这个电流下产生的电压降为1μV。第二，前置放大器的噪声足够低，能够从线缆和环境噪声中提取出微伏级别的信号。第三，A/D转换器的有效位数足够高，IMTECH采用30000码液晶屏显示。

3.自动偏移平衡：线缆电阻怎么被扣除

METRAHIT IM TECH配备自动偏移平衡功能。操作方式是：将测试探头短接在一起，按ZERO键，仪器读取此时的残余电压并将其作为零点偏移存储，后续测量中自动扣除。这个功能的物理逻辑是：即使四线制消除了大部分线缆电阻，探头与被测件之间的接触电阻和探头内部的引线电阻仍然存在。零点偏移把这些残余电阻归零，使读数反映的是搭接点的真实电阻。

4.热电压补偿：为什么正向和反向都要测

当两种不同金属接触时（比如Kelvin探头接触铝合金机身），接触点会产生热电势。这个热电势通常在微伏量级，但在测量微欧级电阻时，几十微伏的热电势对应的电阻误差可能是几十微欧。IMTECH采用正向和反向电流交替测量的方式自动平均结果。正向电流下，热电势与测量电压叠加；反向电流下，热电势与测量电压相减。两次测量的平均值中，热电势被抵消。

5.绝缘测量的干扰电压侦测：测之前先“听”一下

绝缘电阻测量需要在断电的电路上进行，但现场经常遇到电路虽然断开主电源、却仍然存在来自其他回路的干扰电压的情况。IMTECH的干扰电压侦测功能在绝缘测量开始前先检测被测电路上是否存在外部电压：如果检测到大于15VAC或25VDC的干扰电压，显示屏会短暂显示错误消息，然后自动切换到TRMSAC+DC电压测试功能。这个逻辑相当于仪器在施加高压前先“问一下”电路是否安全。
