工业电气系统绝缘监测、漏电流排查需求伴随光伏储能、自动化产线、低压配电行业规模化发展持续提升，微弱毫安级交直流漏电流检测逐步从简易定性排查转向高精度定量溯源。早期钳形测量设备普遍存在铁芯磁化、地磁干扰、钳口规格受限、无连续数据采集通道等技术短板，直流微电流测量误差可达十几毫安，难以适配多线缆同步检测、长时间工况监测需求。行业技术迭代围绕抗磁干扰、大口径分体结构、标准化模拟输出、长时连续测量四大方向推进，德国GMC-I依托多年电气测量仪器研发积累，推出METRACLIP 64漏电流钳表主机，通过高导磁屏蔽钳头、主动消磁归零电路、100mV标准化模拟输出等模块化设计，补齐传统钳表技术短板，构建适配多工业场景的微弱漏电流测量技术体系，成为现阶段低压毫安级漏电检测标准化设备代表。

METRACLIP 64漏电流钳表主机整体技术架构解析

METRACLIP 64漏电流钳表主机采用分体式双模块分层架构，整体划分为前端信号采集单元、主机运算处理单元、标准化信号输出单元三大部分，各模块独立分工且电气隔离，规避信号串扰带来的测量偏差。前端信号采集单元为30mm开口独立电流钳，内置高导磁低剩磁磁芯、双层电磁屏蔽结构与1.2米隔离传输线缆，负责捕捉线缆微弱漏电流产生的磁通量，将磁信号转化为弱电模拟信号传输至主机；主机运算处理单元搭载双积分式A-D转换芯片、主动消磁控制电路、量程自动切换逻辑与2000计数LCD显示模块，完成信号滤波、地磁/磁化偏移抵消、数值换算与实时显示；标准化信号输出单元搭载RECOUT双极输出端子，全量程统一输出100mV直流满幅模拟信号，实现测量数据向外接记录仪、存储万用表无损传输。三层架构之间设置3700VAC绝缘隔离屏障，整机遵循IEC61010电气安全分层防护逻辑，采集与运算模块物理分离，适配狭窄柜体、高空线缆等复杂测量环境，同时降低强电场、交变磁场对核心运算电路的干扰。整套架构区别于一体式钳表集成设计，在测量精度、空间适配性、数据拓展能力层面形成标准化技术路径。

GMC-IMETRACLIP 64漏电流钳表主机硬件设计与核心技术逻辑

分体式硬件结构设计

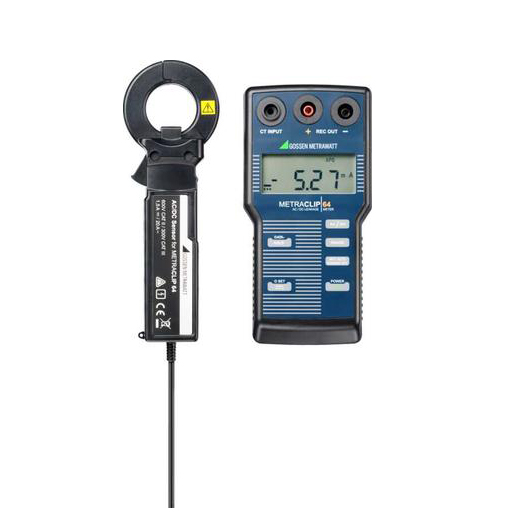

METRACLIP 64漏电流钳表主机由测量主机与独立30mm电流钳组成，主机尺寸78×155×32mm，重量280g；配套钳头33×170×24mm，重量165g，两者通过1.2米专用屏蔽线缆连接。钳头配备双重锁紧杠杆与安全防护环，钳口开合滑块结构保障闭合密封性，仅完全闭合状态下磁路完整，规避漏磁造成的数值偏移；主机区分CTINPUT钳头输入接口、RECOUT模拟输出接口，接口分区布局杜绝接线混淆，整机外壳采用抗冲击工业塑料，适配粉尘、轻度油污现场工况。供电模块采用4节LR6（AA）1.5V碱性电池供电，待机功耗9mA，标准续航200小时，设置NOTAUTOPOWEROFF长时监测按键，可关闭出厂默认10分钟自动关机机制，满足全天不间断电流采集需求；屏幕搭载独立DATAHOLD数值锁定标识、APO自动关机提示、OL过载警示、B低电量提醒四类状态标识，直观反馈设备运行工况。

主动消磁0SET归零核心技术逻辑

传统直流钳表铁芯通断大电流后会产生磁化残留，叠加环境地磁干扰，毫安级测量零点持续漂移。METRACLIP 64漏电流钳表主机内置主动消磁电路，形成标准化归零流程：钳口闭合、无被测线缆状态下按下0SET按键，仪器自动采集当前地磁、铁芯磁化叠加偏移值，通过运算电路反向抵消磁干扰信号。原厂实测干扰控制参数：地磁干扰影响＜±0.5mA；1.5A直流通断后铁芯磁化残留偏移＜±0.5mA；钳口开合带来测量偏移＜±0.7mA。该技术实现0.01mA直流最小分辨率稳定输出，解决光伏直流侧、工控24V设备静态微漏电测量漂移问题，归零校准操作标准化，无需复杂外部校准设备，现场即可完成零点修正。

矢量式漏电流测量逻辑

METRACLIP 64漏电流钳表主机依托磁通量矢量抵消原理完成漏电检测：单相回路将火线、零线同步置入30mm大钳口，三相回路同时包裹三根相线，正常工况下进出电流矢量相互抵消，读数趋近0；线路绝缘破损、接地不良产生漏电时，矢量差值转化为可读取毫安数值。交流测量采用45~65Hz平均采样算法，适配国内50Hz、海外60Hz工频配电系统；直流测量依托消磁电路保障正负电流数值精准区分，钳头印刷电流流向箭头，规范线缆放置方向，减少直流读数正负偏移误差。

标准化RECOUT模拟输出拓展技术

市面多数便携钳表仅支持瞬时读数本地查看，无长期数据采集通道。METRACLIP 64漏电流钳表主机搭载双极RECOUT输出端子，全部测量量程统一对应100mV直流满幅输出，输出阻抗＜10kΩ，可直连各类工业数据记录仪、存储万用表。当测量数值超量程110%时，输出信号归零，同步屏幕弹出OL过载提示，双重机制规避超量程采集失真；直流切换量程后支持重新归零再采集，保障长时间间歇性漏电、设备待机损耗曲线记录的数据连续性。

METRACLIP 64漏电流钳表主机性能指标与行业标准符合性

交直流测量精度参数对照表

整机硬件通用参数合规说明

METRACLIP 64漏电流钳表主机安全体系完全匹配IEC国际电气测量标准，通过IEC61010-1、IEC61010-2-032全套检测，取得CE合规标识，测量安全等级覆盖CATII600V、CATIII300V两类低压工况；钳头铁芯与手柄间完成3700VAC/1min绝缘耐压测试，绝缘阻值500VDC测试条件下≥100MΩ，带电测量具备充足安全冗余。环境适配指标符合工业通用设备规范：工作温湿度0~50℃、相对湿度≤85%无凝露；存储温湿度-10~60℃、相对湿度≤70%无凝露，可适配户外巡检、密闭电控柜、恒温实验室多类环境。整机过载防护机制区分交直流限值，直流输入不可超过1.5A、交流输入上限20A，超量程屏幕OL警示，直流超1.5A自动衰减钳头输出信号，避免铁芯不可逆磁化，延长仪器使用寿命。

计量资质合规体系

仪器计量性能由德国DKD认可校准实验室支撑，校准流程遵循ISO/IEC17025规范，出厂前每台设备完成绝缘、耐压、全量程精度全检，附带原厂出厂检测报告；设备报废处置遵循WEEE电子废弃物回收规范，配套标准化计量复检、年度校准服务，检测报告可满足工厂安规审核、电力计量验收、特种设备合规检测的文件要求。

METRACLIP 64漏电流钳表主机多行业场景技术适配应用分析

依托30mm大口径、抗磁干扰、长时数据记录三大技术特性，METRACLIP 64漏电流钳表主机针对五大行业形成专属测量适配方案，匹配各领域电气系统电流特征。

光伏储能行业适配

光伏直流侧存在低幅值静态漏电流，地磁、逆变器交变磁场易干扰测量，METRACLIP 64漏电流钳表主机0SET主动归零技术可抵消磁场干扰，30mm钳口一次性包裹光伏汇流箱多根直流线缆，搭配RECOUT输出连接记录仪，长时间监测储能电池柜待机杂散电流，区分空载正常电流与绝缘老化故障漏电，定位组件、逆变器绝缘隐患点位。

工业自动化工控适配

工控系统24V伺服、PLC、传感器4-20mA过程信号幅值微小，控制柜线束密集，分体式1.2米长钳线可伸入狭小电控夹层，同步套入多根控制线检测整体漏电流；关闭自动关机功能后可连续数小时采集设备停机静态损耗数据，排查线路破皮、接地不良带来的微漏电，同时完成4-20mA工业信号精度校验。

电力配电运维适配

楼宇配电箱、UPS柜存在单相、三相混合回路，METRACLIP 64漏电流钳表主机30mm开口可同步夹持火零双线或三相三根相线，无需分次拆分线缆测量，提升配电柜成束线缆巡检效率；用于老旧线缆绝缘故障、母线多点漏电对比检测，依靠稳定毫安级读数量化漏电程度，为配电线路改造提供数据依据。

特种设备电气检测适配

电梯控制柜、医疗设备、新能源充电桩均有强制接地漏电合规检测要求，设备安全电压上限匹配仪器CATII600V防护标准，分体钳头可伸入电梯狭小控制柜、充电桩内部线束区域，精准校验交直流输出漏电数值，出具可存档、可溯源的定量测量数据，满足特种设备年检规范。

实验室与计量校验适配

计量实验室需完成微小电流标准比对、低功耗设备待机功耗长期测试，METRACLIP 64漏电流钳表主机标准化100mV模拟输出可对接各类采集设备，持续记录绝缘材料漏电流变化曲线；DKD原厂校准资质保障测量数据具备计量效力，作为实验室比对辅助测量设备使用。

产品生产工艺与质量管控体系

GMC-I德国纽伦堡生产基地遵循ISO9001质量管理体系搭建METRACLIP 64漏电流钳表主机全流程质控链路，从元器件选型到成品出厂划分六道标准化检测工序。第一，核心磁芯元器件筛选：电流钳高导磁铁芯原材料逐件完成剩磁、屏蔽性能检测，剔除磁化残留超标物料；第二，模块分阶段装配：采集钳头、主机运算单元、输出接口分区无尘装配，1.2米屏蔽线缆完成绝缘耐压预测试；第三，半成品精度校准：每台METRACLIP 64漏电流钳表主机在DKD标准实验室完成全量程零点、精度校正，记录校准原始数据；第四，环境模拟老化测试：整机置入温湿度交变箱，循环模拟0~50℃工况，验证读数稳定性；第五，安全耐压冲击检测：钳头、主机分别执行3700VAC绝缘耐压测试，不合格品直接返工；第六，成品整机功能复检，核对按键、模拟输出、过载提示、低电量提醒全部功能，附原厂检测报告后方可包装出厂。国内配套售后质控延续原厂标准，授权服务中心采用原装配件维修，维修后复校精度，保障维修后设备测量性能与出厂标准保持一致；长期供应钳头、记录仪连接线、收纳包等原厂替换配件，保障设备全生命周期使用稳定性。

微弱漏电流检测行业技术迭代与未来发展展望

现阶段工业微弱漏电流检测设备迭代方向集中在三项技术维度，METRACLIP 64漏电流钳表主机现有架构为后续升级预留拓展空间。其一，抗干扰磁芯材料持续优化：行业逐步研发更低剩磁、更高屏蔽效能的复合磁芯，进一步缩小地磁、交变磁场对微电流测量的偏移影响，降低现场归零操作频次；其二，数字化无线信号拓展：现有RECOUT有线模拟输出将逐步叠加无线数字传输模块，实现测量数据远程云端存储，适配无人值守长期监测场景；其三，多量程自动识别算法升级：依托内置运算电路优化量程自动切换逻辑，减少人工RANGE按键操作，简化现场测量流程。同时行业安全规范持续更新，IEC电气测量标准对绝缘耐压、过载防护指标要求逐步提升，GMC-I将持续同步国际标准迭代硬件防护结构，维持METRACLIP系列漏电流钳表主机安全合规能力；计量校准体系将进一步简化，缩短设备年度复检周期，适配更多中小型企业计量管理需求。未来微弱漏电流测量设备将向高精度、智能化、长时无人监测、轻量化便携四大方向同步演进。

本白皮书完整梳理工业微弱漏电流检测行业技术发展脉络，系统拆解GMC-IMETRACLIP 64漏电流钳表主机分体式三层技术架构、主动消磁归零、标准化模拟输出等核心技术原理，对照国际IEC标准罗列整机精度、安全、计量合规指标，结合光伏、工控、配电等多行业工况说明设备技术适配逻辑，阐述德国原厂全流程生产质控体系与行业技术迭代趋势。METRACLIP 64漏电流钳表主机针对传统毫安级钳形测量设备存在的磁干扰、钳口尺寸、数据采集短板完成针对性优化，兼顾测量精度、操作便捷性、长期监测拓展能力，全套原厂校准、维保服务体系保障设备计量可靠性，可为各行业电气绝缘隐患定量检测、设备损耗溯源提供标准化、可溯源的测量技术支撑。文章来源于航空电子检测仪器。
