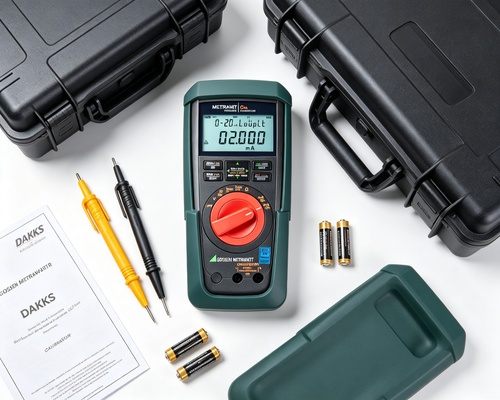

从DAC数模转换、低温漂基准源和mA-Sink回路仿真三个环节，解释M244A手持式多功能校准仪如何生成稳定的电信号与温度模拟信号。

1.校准仪在校验回路中扮演什么角色

工业现场的变送器、温度传感器、二次显示仪表需要定期校验。校验的本质，是给这些仪表的输入端施加一个已知的、可溯源的激励信号，然后观察仪表输出端或显示值是否落在允许误差内。M244A做的就是这个工作：它不测量物理量，而是产生与传感器输出等效的电信号，相当于“扮演传感器”。理解这一点，就能理解它为什么强调输出精度、量程和温度分度，而不是强调测量功能。

2.数字设定值到模拟电压：DAC与基准源的分工

M244A的内部信号生成链路以高精度DAC数模转换电路为核心，配合低温漂基准电压源工作。DAC负责把用户通过按键输入的数字设定值转换成模拟电压，基准源决定这个转换的标尺是否稳定。如果基准源随温度漂移，DAC输出的“1V”在冷天和热天就会不一致。因此，基本精度0.05%这个指标，不仅取决于DAC的分辨能力，还取决于基准源的温度系数和整机热设计。直流电压输出的最小分辨率为0.01mV，直流电流为0.001mA。分辨率决定你能否把设定值调到足够细，但准确度决定这个设定值是否可信。

3.mA-Sink模式的电路逻辑：从回路中“取”电流

两线制变送器的校验有一个经典麻烦：变送器需要回路供电才能工作，但校验时你希望用校准仪替代变送器。如果校准仪只能Source电流，就需要外接一台24V电源。M244A的Sink模式让校准仪内部电路从外部回路吸收电流，自己不需要输出驱动能量，而是消耗回路中的电流来设定回路总电流值。从电路角度看，校准仪在Sink状态下呈现为一个可编程的电流吸收负载，回路电源提供的电流全部流经校准仪，校准仪通过调节自身的等效阻抗来控制电流大小。

4.电阻模拟：HiCurr与LoCurr提示背后的电流窗口

M244A在电阻模拟模式下有两个明确的故障提示。“HiCurr”通常在流过模拟电阻的电流超过约4.5mA时触发，“LoCurr”通常在电流低于约40μA时触发，对应开路或极性接反的情况。这两个阈值指向同一个问题：外部回路施加的激励电流超出了校准仪模拟电阻的允许窗口。校准仪输出电阻时，外部仪表通以不同激励电流，端电压会不同，如果激励电流过大，模拟电路无法在安全范围内维持设定值。处理思路不是反复重启，而是检查被测仪表的电阻测量激励电流是否在允许范围内。另外，校准仪输出端建立到设定电阻值的调节时间最大约30ms，对于扫描式测量输入的仪表，如果在调节时间内就开始测量，读数会不准。

5.温度模拟：RTD激励电流适配与热电偶冷端处理

M244A内置Pt100、Pt1000、Ni100、Ni1000以及十种热电偶分度数据库。Pt100和Pt1000的模拟依赖对激励电流的适配——校准仪输出的电阻值，在外部仪表通以不同激励电流时，端电压不同。热电偶的输出是毫伏级微弱直流电压，且与冷端温度有关，校准仪内部需要处理冷端补偿逻辑。现场接错仪表或激励电流不匹配时，温度模拟偏差就会暴露。电阻模拟的允许测量电流范围为50μA…5mA，超出这个范围就会触发HiCurr或LoCurr。

6.频率与脉冲输出：1Hz到1000Hz的生成方式

M244A的频率输出为1Hz…1000Hz，带斜坡和阶梯输出功能。频率信号的生成与直流信号不同：它需要在一个时间基准上产生周期性方波或脉冲序列。斜坡和阶梯功能则是在设定值和时间间隔之间进行线性或步进插值，用于自动扫描校验场景。现场常见的频率信号来自流量计、转速传感器，校验时要确认被校仪表的输入阈值和波形要求。如果被校仪表对脉冲幅值、占空比有特定要求，需要单独确认。

7.现场电磁干扰与IP54外壳设计

车间里变频器、电机启停产生的电磁噪声，是手持校准仪在现场遇到的实际干扰来源。M244A的电路板设置了多级滤波回路，整机按EMC规范设计，防护等级为IP54，外壳尺寸200×87×45mm，使用两节AA电池供电。这些设计不直接说明抗干扰能力有多强，但可以做一个基本场景判断：变频器柜旁边的校验作业，和实验室桌面上的校验作业，对输出稳定性的要求不同。在有明确电磁干扰源的场合，优先选用有EMC设计说明的设备。

8.单通道架构意味着什么

M244A是单通道校准仪，只有一路输出通道。这意味着它不能在同一台设备上同时做输出激励和测量反馈。如果你的校验流程需要一边给定信号一边读取被测仪表输出，M244A需要配合另一台万用表使用，比如同厂的METRAHITX-TRA。这也是METRAHITCALPack（M244B）套装存在的理由。
