专题聚合同惠TH511E半导体C-V特性分析仪在功率半导体制造、消费电子电源、新能源、汽车电子、工业控制、职业教育等多行业的应用场景，解析各行业检测标准与测试规范要求，提供跨行业适配方案与选型配置参考，助力企业精准选型。

一、工业检测行业应用需求开篇

功率半导体器件是现代电力电子系统的核心基础元件，广泛渗透到工业生产、消费电子、新能源、汽车电子、通信等各个领域。随着器件开关频率不断提升、功率密度持续增大，寄生电容参数对器件动态性能和整机可靠性的影响日益凸显，C-V特性测试已经从研发实验室的专项分析，逐步走向产线批量分选、来料质检、入厂验证等多个工业检测环节。

但不同行业、不同应用场景对C-V测试的需求差异显著：功率半导体制造厂关注批量分选效率与数据一致性，电源整机企业关注来料抽检的便捷性与成本可控性，汽车电子企业关注测试数据的可追溯性与合规性，职业院校关注教学演示的完整性与操作友好性。一台设备能否跨场景适配，直接决定了其应用覆盖面和投资回报率。

本专题以同惠TH511E半导体C-V特性分析仪为核心，系统梳理其在功率半导体制造、消费电子电源、新能源、汽车电子、工业控制、职业教育与科研、二极管与无源元件等主流领域的应用场景，解析各行业检测标准与测试规范要求，提供跨行业适配方案与选型配置参考，为不同行业用户的仪器选型提供实用指引。

二、主流应用领域划分

根据TH511E的技术特性（±200VVDS偏置、1kHz~2MHz频率、四参数同步测量、2通道固定配置、经济型定位），其主流应用领域可划分为以下七大板块：

以上七大领域覆盖了TH511E的主要应用边界。对于1200V以上高压SiC器件、多通道并行测产线、连续曲线扫描研发分析等场景，则建议选用同系列更高配置的TH511标准型、TH512或TH513机型。

三、各行业检测标准与测试规范要求

不同行业对C-V特性测试的规范要求存在差异，了解这些要求有助于用户判断设备是否适配自身场景。

功率半导体制造行业：出厂分选通常依据器件规格书设定Ciss、Coss、Crss的上下限，在1MHz标准频率、指定VDS偏置条件下进行测试，要求测试速度快、重复性好、支持BIN分档输出。行业内普遍参照JEDEC、AEC-Q101等器件测试标准中关于寄生电容的测试条件设定。TH511E的四参数同步测量、10档分选、HANDLER输出能力，完全匹配中小批量产线分选的规范要求。

消费电子电源行业：来料IQC抽检通常依据供应商提供的器件规格书，在1MHz条件下抽检Ciss、Coss、Crss是否在标称范围内，要求设备操作简单、成本可控、数据可导出存档。TH511E的图形化操作、U盘数据导出、经济型定价，适配电源企业抽检场景的规范要求。

汽车电子行业：车规级器件测试需满足AEC-Q101可靠性标准中关于参数测试的要求，测试数据必须与器件序列号绑定存档，满足IATF16949质量体系的可追溯性要求。TH511E支持LAN接口数据上传，可对接简易MES系统实现测试数据电子化存档，满足汽车电子低压件的测试追溯规范。

新能源行业：光伏逆变器、储能变流器等新能源装备的功率器件入厂检验，通常要求在器件实际工作电压区间内验证C-V特性，关注高压段Coss、Crss的参数稳定性。对于200V以内的低压辅助功率器件，TH511E的±200V偏置可覆盖全电压区间测试；对于主功率高压SiC器件，则建议选用TH512（±1500V）或TH513（±3000V）机型。

职业教育与科研行业：教学实验要求设备原理完整、操作安全、界面友好，能够直观展示C-V特性随电压变化的规律。TH511E的自动平衡电桥原理完整、等效电路图同屏显示、操作界面图形化，适合教学演示和学生实操。基础研发验证则要求设备支持多电压点列表扫描、数据可导出用于仿真，TH511E的50点列表扫描和U盘导出功能可满足基础研发需求。

二极管与无源元件行业：二极管结电容测试通常参照器件规格书在指定反向偏压下测量结电容，要求设备支持Cs-V模式。TH511E内置Cs-V功能，可直接用于整流二极管、快恢复二极管、肖特基二极管的结电容C-V特性测试，也可用于电容式传感器的电压依赖性电容分析。

四、同惠TH511E半导体C-V特性分析仪跨行业适配核心优势

TH511E之所以能够跨多个行业场景适配，核心在于以下几项技术与设计优势：

优势一：核心测试能力完整，覆盖多行业基础需求。TH511E完整保留了TH510系列的测量核心，支持Ciss、Coss、Crss、Rg四参数同步测量，测试频率覆盖1kHz~2MHz包含行业通用1MHz标准点，VGS±40V、VDS±200V双路内置偏置覆盖低压器件全工况。无论是半导体制造的出厂分选，还是电源企业的来料抽检，核心测试能力均能满足。

优势二：一体化整机设计，降低多场景部署门槛。TH511E将LCR测量单元、双路偏置源、矩阵开关、控制系统全部集成在一台4U机箱内，开箱接线即可使用，无需多设备拼接调试。对于需要在不同车间、不同实验室之间移动使用的场景，一体化设计大幅降低了部署和迁移成本。

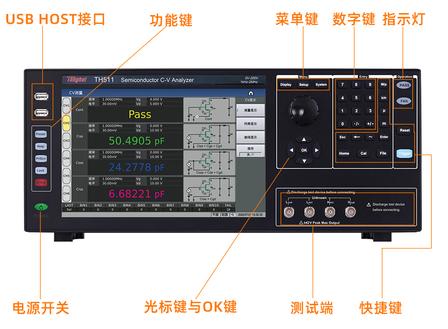

优势三：操作轻量化，适配不同层次操作人员。TH511E采用10.1英寸电容触摸屏，图形化操作界面，常用测试程序可预设保存。产线操作员只需选择程序、放入器件、按下触发即可完成测试，无需掌握复杂仪器原理。这一特性使其既能适配工厂产线的低学历操作员，也能适配职业院校的学生实操场景。

优势四：接口完备，支持多行业数据管理需求。TH511E配备LAN、RS232、USB、HANDLER等多种接口，支持SCPI和MODBUS协议。电源企业可用U盘导出抽检报告，汽车电子企业可通过LAN对接MES实现数据追溯，半导体制造厂可通过HANDLER接口对接分拣机构实现半自动化测试。

优势五：经济型定价，降低多行业采购门槛。TH511E通过合理的功能配置裁剪（固定2通道、不含曲线扫描选件），在保留核心专业测试能力的前提下控制了采购成本，使中小半导体厂、电源企业、职业院校等预算有限的用户也能用上专业C-V测试设备，扩大了设备的行业覆盖面。

优势六：基础防护齐全，适应工业现场环境。TH511E内置高压击穿保护和四端接触检查功能，在工业现场频繁测试、器件偶发击穿的工况下，能有效保护仪器、减少误判，适应产线和质检现场的使用环境。

五、多场景应用明细与适配方案

场景1：低压MOS管产线出厂分选

适配方案：TH511E标配2通道+标准测试夹具+HANDLER接口对接声光分拣提示。测试流程：预设器件测试程序（1MHz、VDS=25V、四参数上下限），操作员放入器件触发测试，仪器自动完成四参数测量与BIN判定，PASS/FAIL信号输出至声光提示，测试数据本地存档。适配价值：单颗测试秒级完成，替代原手动换线的分钟级测试，产线分选效率提升，数据一致性改善。

场景2：电源企业来料IQC抽检

适配方案：TH511E标配+U盘数据导出+标准电容验收件。测试流程：每批次来料抽取规定数量样品，调用对应器件测试程序完成四参数测量，数据通过U盘导出形成IQC检验报告，与供应商规格书比对判定批次是否合格。适配价值：替代原送外检测或简易LCR拼凑测试，抽检成本可控，数据规范可存档，供应商质量管控能力提升。

场景3：汽车电子低压件来料检验

适配方案：TH511E标配+LAN接口对接简易MES+序列号绑定。测试流程：扫码录入器件序列号，触发测试，四参数数据与序列号绑定上传MES系统，满足IATF16949可追溯性要求。适配价值：测试数据电子化追溯，应对汽车客户审厂要求，来料质量管控规范化。

场景4：职业院校电力电子实训教学

适配方案：TH511E标配+教学测试夹具+多媒体投影显示。测试流程：教师演示C-V测试原理，学生分组实操测量不同器件的寄生参数，观察等效电路图与参数对应关系，理解寄生电容对开关性能的影响。适配价值：专业原理完整，操作友好安全，采购成本在院校项目预算范围内，提升实训教学的专业深度。

场景5：小型研发实验室器件选型对比

适配方案：TH511E标配+50点列表扫描+U盘数据导出。测试流程：对多款备选功率器件设置多组电压条件进行列表扫描，对比不同器件的寄生参数差异，数据导出用于电路仿真参考，辅助器件选型决策。适配价值：满足基础研发验证需求，无需采购高端曲线扫描设备，研发投入成本可控。

场景6：二极管结电容批量测试

适配方案：TH511E标配+Cs-V模式+二极管测试夹具。测试流程：调用Cs-V模式，设置反向偏压条件，测量整流二极管、快恢复二极管的结电容，按规格书上下限进行分选判定。适配价值：一台设备同时覆盖MOS/IGBT和二极管测试，设备利用率提升，二极管厂无需单独采购结电容测试仪。

六、行业仪器选型配置参考建议

不同行业用户在选型时，应结合自身测试需求、产能规模、预算范围综合判断，以下提供分场景选型参考：

选型核心原则：按被测器件电压等级选偏置范围，按测试量选通道数，按使用场景选功能配置，不盲目追求高配置，也不贪图低价买拼凑方案。TH511E的定位精准覆盖了"低压器件+中小批量+基础测试"的交集场景，在这个区间内是高性价比选择；超出这个区间则应选用同系列更高配置机型。

七、应用专题总结

本专题系统梳理了同惠TH511E半导体C-V特性分析仪在七大主流行业领域的应用场景、检测规范要求、适配方案与选型建议。TH511E凭借完整的核心测试能力、一体化整机设计、轻量化操作界面、完备的数据接口、经济型定价和齐全的基础防护，实现了跨功率半导体制造、消费电子电源、新能源配件、汽车电子低压件、工业控制、职业教育、二极管与无源元件等多场景的广泛适配。

从行业应用价值来看，TH511E的出现填补了普通LCR拼凑方案与高端专业C-V分析仪之间的市场空白，让大量预算有限的中小企业、院校机构也能用上专业合规的C-V测试设备，推动了功率器件质量管控能力向更广泛的市场主体下沉。对于用户而言，准确判断自身场景所处的应用区间，选择与需求精准匹配的设备配置，既能切实提升测试效率和数据质量，又能避免功能冗余带来的成本浪费，实现投资回报最大化。

随着功率半导体行业的持续发展和下游应用的不断拓展，C-V特性测试的需求将继续向更多行业场景渗透。同惠TH510系列通过TH511E经济型、TH511标准型、TH512高压型、TH513超高压型的分层产品布局，为不同行业、不同电压等级、不同产能规模的用户提供了完整的C-V测试设备选型矩阵，助力各行业用户提升功率器件质量管控水平。
