面向石油化工行业反应釜、加热炉、管道伴热等高温场景的温度校准难题，提供基于AMETEK JOFRA PTCt-660专业温度校准器的干式校准解决方案，涵盖33~660℃全量程高温传感器校准、现场便携操作、ISO17025可溯源数据管理，助力石化企业提升校准效率与计量合规水平。

一、行业现状与行业痛点

石油化工行业是温度测量仪表应用密集的工业领域。一座中型炼化企业通常部署数千支温度传感器，覆盖常减压蒸馏、催化裂化、加氢精制、乙烯裂解等核心装置，测量范围从环境温度延伸至600℃以上。这些传感器直接参与过程控制、安全联锁与质量计量，其准确性对产品收率、能耗控制与安全生产至关重要。

然而，石化企业温度校准长期面临多重痛点。一是高温段校准难度大，300~600℃热电偶校准传统依赖液槽炉或大型固定式干体炉，体积大、升降温慢，难以满足现场在线校准需求。二是检修窗口期紧，炼化装置停车检修以小时计，需在有限时间内完成大量传感器校验。三是现场环境复杂，厂区供电电压波动、空间受限、粉尘与油气并存，对校准设备环境适应性与便携性要求高。四是数据追溯压力大，HSE管理体系要求校准记录满足ISO17025可溯源，人工记录效率低且易出错。AMETEK JOFRA PTCt-660专业温度校准器为解决上述痛点提供了新的技术路径。

二、传统解决方案存在的弊端

当前石化企业高温段温度校准主要采用三类方案，各有明显局限。

液槽式校准炉以导热油或盐浴为恒温介质，温场均匀性较好，但升温慢（室温到600℃常需1小时以上）、冷却慢、介质易老化污染、体积庞大不可便携，且高温油浴存在烟气与消防隐患，不适合装置现场使用。

固定式干体炉将校准集中在计量室完成，传感器需拆卸送检，导致停车时间延长、拆装引入附加误差、校准状态与实际工况脱节。部分企业采用"周期送检+现场抽查"模式，但抽查覆盖率低，难以全面掌握传感器漂移状况。

低端便携式干体炉虽解决便携性，但普遍存在温场均匀性不足、稳定性差、无参考传感器输入、无法自动计算偏差等短板，校准结果可信度有限，且多不支持数据导出与文档化管理。

三、全新仪器定制解决方案介绍

针对石化行业高温段校准痛点，基于AMETEK JOFRA PTCt-660专业温度校准器构建"现场便携+高精度+文档化"一体化干式校准解决方案。

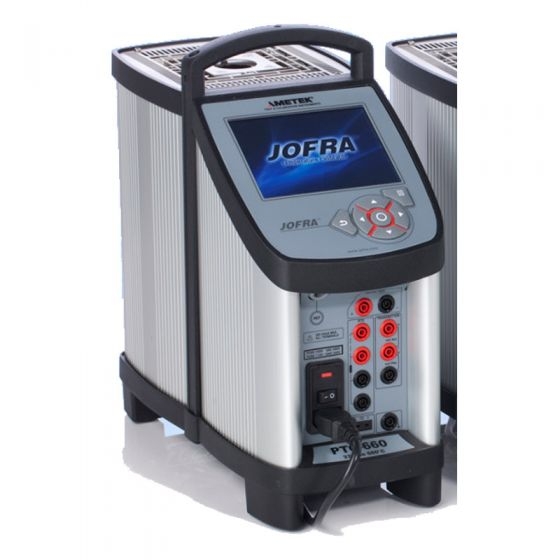

PTCt-660温度范围覆盖33~660℃，专为工业现场高温传感器校准设计。方案以PTCt-660主机为核心，配套STS-150-A-966智能参考传感器、多规格预开孔套管、传感器夹具与便携箱，形成从硬件到软件的完整校准能力。

核心配置包括：PTCt-660主机（B型系统配置，含参考传感器输入与双路被测传感器输入）、STS-150外部智能参考传感器（Pt100四线制，0~660℃）、3~12mm公制预开孔套管套装、传感器固定夹具、带滚轮便携箱、JofraCal校准软件。B型支持双传感器并行校准，大幅提升检修期间批量校准效率。

工作流程：将PTCt-660放置于校准现场，接入电源后选择校准温度点，仪器自动升降温并通过双区加热维持温场稳定；将被检热电偶与STS-150参考传感器同时插入恒温块，仪器自动读取参考值与被测值并实时计算偏差；校准完成后数据可导出至U盘或通过以太网传输，配合JofraCal软件生成可溯源校准记录。

四、方案核心优势与技术亮点

双区专利加热，高温段温场均匀可靠。PTCt-660采用主动双区加热设计（欧洲专利EP2399107/美国专利US8721173），下部加热区负责恒温块主体热量分布，上部补偿区动态补偿传感器插入与顶部开口造成的热损失，使PTCt-660在660℃高温段仍实现±0.04℃稳定性与0.1℃径向均匀性。

MVI电源波动免疫，适应厂区复杂供电。PTCt-660集成MVI技术，实时监测输入电压并动态调整加热功率，在90~127V或180~254V宽电压范围内保持温控精度稳定，避免电压波动引入校准误差。

智能参考传感器即插即用，Set-Follows-True消除系统偏差。STS-150参考传感器内部存储个体校准数据，插入PTCt-660后自动识别加载系数。B型与C型具备Set-Follows-True功能，根据参考传感器实时读数动态调整恒温块设定值，使校准区真实温度精确匹配目标温度。

触摸屏交互+自动步进，提升校准效率。PTCt-660配备彩色触摸屏，支持校准、开关测试、自动步进、自动校准四大功能，可预设多达20个温度点并自定义保持时间。B型支持双传感器并行校准，单轮可同时校准两支热电偶，批量校准效率显著提升。

便携设计+丰富接口，现场与文档化兼顾。PTCt-660主机重9.1千克，配备提手，可选配带滚轮便携箱。标配USB2.0设备端口、三路USB主机端口与10/100Base-T以太网，校准数据可导出或传输，配合JofraCal软件实现文档化管理，满足ISO17025可溯源与HSE审计要求。

五、多场景落地应用案例

场景一：催化裂化装置高温热电偶现场校准。某炼化企业催化裂化装置再生器稀相温度达650℃，原有K型热电偶每半年需拆卸送计量室校准，单次拆装与校准耗时约4小时。采用PTCt-660方案后，校准人员携带设备至现场，利用检修窗口期对关键点位热电偶进行在线校准，单支校准约30分钟，双传感器并行模式下效率进一步提升，且避免了拆卸引入的附加误差。

场景二：加氢装置温度开关批量校验。加氢精制装置设有大量温度开关用于超温联锁保护，传统校验需逐支升温并人工记录动作点与死区。PTCt-660B型自动开关测试功能可自动测量开点、闭点与死区，结果直接存储导出。某企业年度检修中使用PTCt-660完成120支温度开关校验，耗时较传统方式减少约40%，数据记录完整可追溯。

场景三：乙烯裂解炉热电偶周期校准。乙烯裂解炉炉壁温度测量点多、工作温度高（500~600℃），传感器漂移风险大。某石化企业采用PTCt-660建立"现场抽检+计量室精校"两级体系：日常使用PTCt-660现场快速抽检，发现异常偏差后拆卸送计量室精校，既保证覆盖率，又兼顾校准精度。

六、方案实施流程

第一阶段：需求调研与方案配置（1~2周）。梳理温度传感器台账，按测量范围、精度等级、安装位置分类统计，确定需现场校准的高温传感器清单。根据传感器直径选配预开孔套管，确认PTCt-660型号配置（推荐B型）与配件清单，制定实施计划。

第二阶段：设备部署与人员培训（1周）。完成PTCt-660主机、参考传感器、套管、便携箱等到货验收，确认出厂校准证书在有效期内。对校准人员进行操作培训，内容包括触摸屏操作、自动步进设置、参考传感器使用、开关测试、数据导出与JofraCal软件操作，培训后实操考核。

第三阶段：试点运行与流程优化（2~4周）。选择一个装置试点校准，验证PTCt-660现场温场稳定性、校准效率与数据导出功能。根据反馈优化校准流程，包括温度点设置、保持时间、插入深度规范等，形成标准化作业指导书（SOP）。

第四阶段：全面推广与持续改进。将成熟方案推广至全厂各装置，纳入年度检修计划与日常校准体系。定期对PTCt-660进行周期校准（建议每年一次），跟踪传感器漂移数据，建立趋势分析机制，为传感器更换周期优化提供数据支撑。

七、落地效果与行业价值

校准效率提升：PTCt-660从33℃升至660℃约20分钟，自动步进减少人工值守，双传感器并行提升批量效率，整体校准耗时较传统方案减少约30%~50%，有效缩短装置检修停车时间。

校准质量保障：双区加热确保高温段温场均匀性，STS-150参考传感器配合Set-Follows-True消除系统偏差，校准结果可信度显著高于低端便携式干体炉，满足石化企业高温热电偶精度要求。

合规能力增强：校准数据可导出并通过JofraCal生成文档化记录，配合ISO17025可溯源校准证书，满足HSE管理体系、计量审核与外部审计要求，降低合规风险。

安全与成本优化：干式校准无导热油介质，消除高温油浴烟气与消防隐患；现场在线校准减少传感器拆卸次数，降低设备损坏与人员烫伤风险；便携设计使一台设备覆盖多装置校准需求，减少重复投资。

八、方案总结

本方案以AMETEK JOFRA PTCt-660专业温度校准器为核心，针对石油化工行业高温段温度校准的便携性、效率、精度与合规四大诉求，构建了"现场便携+双区高精度+智能参考+文档化管理"的一体化解决方案。方案覆盖催化裂化、加氢精制、乙烯裂解等典型装置的高温热电偶与温度开关校准场景，通过标准化实施流程确保落地效果可控。

PTCt-660的33~660℃量程与石化行业高温测量区间高度匹配，双区专利加热技术、MVI电源波动免疫、智能参考传感器与触摸屏自动校准功能，使其在现场复杂工况下仍能保持稳定可靠的校准能力。方案实施后，企业可在校准效率、校准质量、合规能力与安全成本等方面获得综合提升。

对于寻求高温段温度校准升级的石化企业而言，基于PTCt-660的干式校准方案是一项兼顾技术先进性与落地实用性的选择，可为企业计量管理体系数字化转型与现场校准能力建设提供有效支撑。

附：常见问题解答（FAQ）

Q1：PTCt-660能否在石化装置防爆区域内使用？

A：PTCt-660防护等级为IP-10，不具备防爆认证，不可在爆炸性气体环境中直接使用。建议在装置检修期间（工艺介质已置换、环境安全）使用，或在非防爆区域的计量间、检修棚内使用。

Q2：PTCt-660校准一支600℃的K型热电偶需要多长时间？

A：从室温升至600℃约需15~20分钟，稳定后保持10分钟即可读数，单支校准（含升降温）约30~40分钟。若使用自动步进预设多个温度点，仪器可自动完成全量程校准，无需人工逐点设置。

Q3：PTCt-660的校准数据能否导入企业LIMS系统？

A：PTCt-660支持通过U盘或以太网导出校准数据（CSV/文本格式），配合JofraCal软件可生成标准化校准报告。报告数据可通过接口或手动方式导入企业LIMS系统，具体集成方式需根据企业系统接口规范确定。

Q4：石化现场常用热电偶保护管直径有哪些？PTCt-660套管是否覆盖？

A：石化行业热电偶保护管直径常见为6mm、8mm、10mm、12mm等规格。PTCt-660提供3~15mm公制预开孔套管（含4mm参考传感器孔），可覆盖上述常用规格，也可选用多孔套管同时校准多支不同直径传感器。
