本文详细介绍柯尼卡美能达CL-700A分光辐射照度计的操作使用方法，涵盖仪器连接、预热校准、参数设置、测量读数、多点测量、数据导出及日常维护等操作步骤，帮助技术人员正确使用CL-700A完成照度与光谱测量。

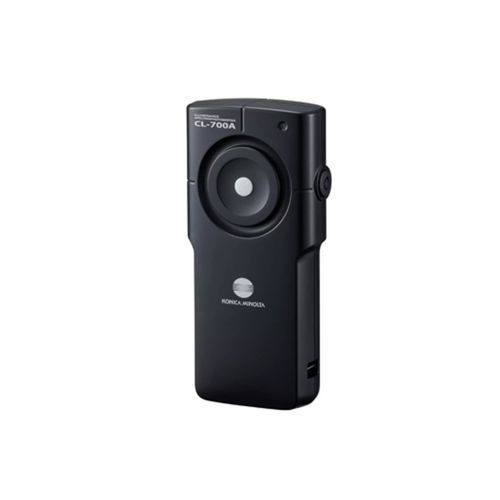

柯尼卡美能达CL-700A分光辐射照度计是一款面向照明、显示、植物光照等领域的精密光学测量仪器，可对可见光至近红外波段的光源进行照度、色度及光谱分布测量。本文以操作和使用为主线，按照实际工作流程，从使用前准备、仪器连接、预热校准、参数设置、正式测量到数据导出与维护保养，逐步讲解CL-700A的完整操作方法，帮助操作人员快速上手，减少因操作不当导致的测量误差或设备损伤。文中步骤均依据原厂使用说明书整理，适用于CL-700A的常规测量场景，操作人员可对照本文逐项执行。

一、使用前的准备与配件检查

正式使用柯尼卡美能达CL-700A分光辐射照度计之前，先完成配件清点和外观检查。打开包装后确认标准配件齐全：主机一台、带挂绳的受光窗保护盖CL-A14一个、USB数据线（2米，Type-C转Type-A）IF-A49一根。如使用LAN连接方案，还需准备CAT6ALAN电缆及兼容PoE的交换集线器。

检查主机时重点查看受光窗是否有灰尘、指纹或划痕，LED指示灯和连接端子是否完好。确认无误后安装腕带和保护盖：将腕带绳子一端从扣环拆下，穿过主机绳孔和转环后穿回扣环固定；再将保护盖绳子穿过绳孔与转环间的圈系紧，滑好转环固定。不测量时务必盖好受光窗保护盖。

二、仪器与计算机的连接操作

CL-700A不带显示屏，所有操作通过计算机端光测量软件CL-S30或自定义程序完成，连接计算机是使用第一步，方式有USB和以太网两种。

USB连接：打开主机连接器保护盖，将标准配件USB数据线IF-A49的Type-C插头插入主机USB端子并插到底，另一端Type-A插头插入计算机USB端口。连接后主机通电，LED指示灯蓝色闪烁，表示进入初始状态。USB方式下主机由计算机端口直接供电。

LAN连接：适用于多点测量或远距离布线。将CAT6ALAN电缆一端插入主机Ethernet端子，另一端连接PoE集线器再连计算机。使用LAN时建议连接功能接地线以减少通信干扰。建立LAN连接约需1分钟，期间请勿启动软件。

注意：即使同时连接USB和LAN电缆，仪器也只能通过其中一根通信。更新固件时如用USB连接，应先拔下LAN电缆。

三、通电预热与状态确认

通电后不要急于测量。仪器光学传感器对温度敏感，原厂建议精度要求较高时通电后预热30分钟，待内部温度稳定后再测量。预热期间盖好受光窗保护盖，避免强光直射。

通过LED指示灯可判断仪器状态：蓝色闪烁为初始通电，蓝色常亮为可测量状态，熄灭表示正在测量或校准，黄色常亮表示校准未实施或超限，黄色闪烁表示通信中断正在重连，红色常亮表示仪器错误。出现红色常亮时应查看CL-S30软件错误信息，排除故障后再继续。

四、零位校准与波长校正操作

零位校准和波长校正是保证测量准确的关键步骤，建议每次正式测量前执行。仪器具备自动零位校准功能，设为ON时测量前自动执行，设为OFF时需手动触发。

零位校准：确保受光窗完全盖上保护盖，在CL-S30软件中找到零位校准入口并点击执行，过程中LED指示灯熄灭，完成后自动恢复。零位校准用于消除传感器暗电流及环境杂散光对基线的影响，低照度测量时尤为重要。

波长校正：在CL-S30软件中选择波长校正功能按提示执行，同样需在受光窗加盖状态下进行。若LED黄色常亮提示校正量超限，应检查受光窗是否完全遮光，或联系原厂检修。

完成校准后仪器即处于就绪状态。若环境温度短时间内变化超过2℃，建议重新执行零位校准。

五、测量参数设置与模式选择

测量前在CL-S30软件中根据被测光源特点设置参数。首先选择测量模式：仪器提供SuperFAST（0.3秒以内）、FAST（0.5秒以内）和NORMAL（约0.5至5秒）三种模式。SuperFAST适用于生产线快速检测，FAST兼顾速度与稳定性，NORMAL适用于低照度或高精度场景。低照度下测量时间自动延长，0.01lx时约需5秒。

其次选择需显示的测量参数，包括照度Ev、色度坐标x,y和u',v'、相关色温Tcp及duv、显色指数Ra及Ri、TM-30-20、TLCI、等效黑视素照度EML、光合光子通量密度PPFD、辐射照度Ee及分光辐射照度Ee(λ)等，按需勾选。此外还可设置颜色匹配函数（2°/10°标准观察者）、平均测量次数、连续测量间隔等，完成后保存为预设方案方便调用。

六、正式测量操作与读数

完成准备后开始正式测量，步骤如下：

第一步，取下受光窗保护盖，将仪器放置在待测位置，借助主机侧面的定位指示线将受光窗对准被测光源或待测平面。测量照度时受光窗朝向光源，确保光线垂直入射；测量屏幕或反射面时将受光窗平贴被测表面，避免遮挡光线。

第二步，在CL-S30软件中点击测量按钮，或按下主机测量按钮触发测量。测量中LED指示灯熄灭，完成后界面显示所选参数数值及光谱分布图。

第三步，读取并记录数据。稳定光源单次测量即可读数；存在波动的光源（如交流供电LED）建议使用平均测量功能，设5至10次取平均值以减小误差。测量时避免手部晃动，必要时用三脚架固定——仪器底部配有1/4-20UNC螺丝孔，可安装标准三脚架。

第四步，测量完成后及时盖好受光窗保护盖，更换位置时重复上述步骤。

七、多点测量的连接与操作

仪器支持多点同时测量，最多连接15台，适用于体育场照明、大型显示屏、植物光照阵列等场景。

操作步骤：第一步，将多台仪器分别通过CAT6ALAN电缆连接至同一台PoE集线器，集线器再连接计算机。第二步，使用ID设定工具为每台仪器注册唯一编号，确保CL-S30能识别区分各设备。第三步，在软件中刷新设备列表，确认所有仪器已识别且状态正常。第四步，将各仪器放置在预设点位，统一执行零位校准和波长校正。第五步，选择多点测量模式，点击开始，所有仪器同步触发，软件同时显示各点位数据。

注意：连接台数越多数据传输时间越长，连接15台时测量时间约为标注时间加1秒以内。PoE集线器建议仅供本仪器专用。

八、测量数据的保存与导出

CL-S30软件提供数据保存和导出功能。单次测量完成后可将结果添加到数据列表，连续测量或平均测量数据自动记录。

导出操作：在数据列表中选择需导出的记录（可多选），点击导出按钮，选择CSV或TXT格式，指定保存路径和文件名后确认。CSV文件可直接用Excel打开，包含每条记录的所有参数及光谱数据，方便二次计算和生成报告。软件还支持自动保存功能，可在设置中指定路径和命名规则，适合长时间连续监测。建议定期备份数据。

九、日常维护与清洁保养

正确维护可延长仪器使用寿命并保持测量精度。

受光窗清洁：先用气吹球吹去浮尘，再用镜头纸蘸少量无水乙醇从中心向外轻擦，最后用干镜头纸擦干。切勿使用纸巾或含研磨剂的清洁剂。

机身清洁：用干燥软布擦拭，如有污渍可用布蘸少量中性清洁剂稀释液轻擦再擦干。切勿使用苯、稀释剂等挥发性溶剂。

端子维护：定期检查USB和Ethernet端子是否有灰尘或氧化，用干燥软毛刷清扫。插拔电缆时握住插头，不要拉扯电缆。

存放要求：长期不用时擦拭干净，盖好保护盖，存放在0℃至40℃、相对湿度85%以下无凝露环境，避免阳光直射和剧烈震动，存放期间定期通电一次。

十、常见问题与故障排查

无法识别仪器：检查USB数据线是否为标准配件IF-A49且两端插牢，尝试更换USB端口，检查电缆是否断线。LAN连接时确认PoE集线器已通电、电缆为CAT6A规格，等待约1分钟后再启动软件。

测量数值偏低或不稳定：确认受光窗是否清洁，测量前是否执行零位校准和波长校正，预热时间是否足够（建议30分钟），光源是否在测量范围（0.01至200,000lx）内，低照度下应使用NORMAL模式，检查周围是否有杂散光干扰。

LED红色常亮：表示仪器错误，应在CL-S30中查看错误代码并参照通信规格书处理。反复出现且无法排除时停止使用并联系原厂检修，切勿自行拆解。

多点测量部分仪器无响应：确认所有仪器已通过ID设定工具注册编号，PoE集线器供电充足，所有仪器在同一网段，对应LAN电缆连接牢固。

以上即为柯尼卡美能达CL-700A分光辐射照度计的完整操作使用流程，涵盖从配件检查、仪器连接、预热校准、参数设置、正式测量、数据导出到日常维护和故障排查的各个环节。操作人员在使用CL-700A时应严格按步骤执行，尤其重视预热、零位校准和受光窗清洁这三个对精度影响显著的环节。多点测量、低照度测量等特殊场景还需根据实际情况调整模式和参数。希望本文能为使用CL-700A的技术人员提供实用的操作参考。如果您有任何疑问，请联系深圳银飞电子科技专业客服人员吧。
