本说明书依据AMETEKJOFRA原厂资料整理，以操作步骤为主，适合现场与实验室人员按步骤完成PTCt125B干体炉（便携式温度校准仪）的日常使用。

一、产品定位：PTCt125B是什么

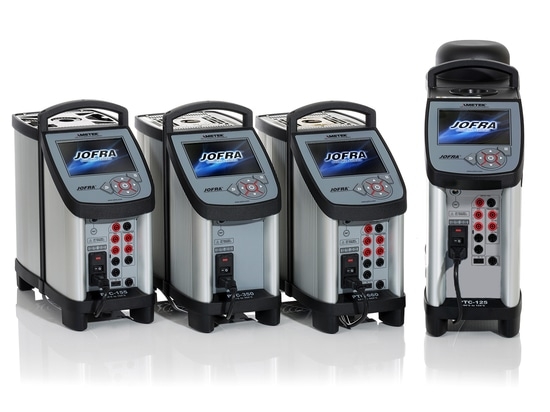

AMETEK JOFRA PTCt125B干体炉是AMETEKJOFRA面向实验室与现场校准推出的便携式温度校准仪，测温范围-90至125℃。PTCt系列采用触摸屏界面，替代了传统按键操作，屏幕布局可自定义，底部常驻状态栏可随时查看校准关键数据。官方型号写作PTCt-125B，其中B代表带参考传感器输入与被测传感器输入的型号。

与操作相关的关键规格（PTCt125B干体炉）：量程-90～125℃（环境温度40℃时下限为-73℃）；稳定度±0.03℃；径向均匀性0.01℃；显示分辨率1℃/0.1℃/0.01℃可选，单位℃/°F/K可选；23→125℃升温约13分钟，-90→23℃升温约15分钟；典型达到稳定的时间约10分钟；插入深度190mm；最大功耗450VA。

二、操作流程总览

PTCt125B干体炉的完整使用流程可归纳为以下步骤：

①开箱检查与清点附件；②使用前准备（放置/电源/插入管）；③开机并认识触摸屏界面；④设定目标温度；⑤等待稳定指示变绿（稳定度±0.03℃，约10分钟）；⑥执行校准作业（手动校准/工单校准/开关测试/自动阶梯）；⑦保存校准结果（Save保存，可回传JofraCal出证书）；⑧关机与存储（冷却后关机、取出插入管、装防护箱）。

三、开箱检查

核对铭牌：确认收到的设备为PTCt125B干体炉，并核对电源规格（115V或230V）与当地供电一致。

对照随机清单清点附件。PTCt125B干体炉（B型）随机附件包括：主机1台、电源线1条、测试线2红2黑（B型独有）、插入管拆卸工具1件、USB线1条、橡胶锥塞1套、滚轮防护箱1个、含JofraCal软件与参考手册的U盘1个，以及3份可溯源证书（主机温度性能、参考输入性能、被测输入性能）。

检查主机与附件有无运输损伤，重点看井体、插入管、显示屏幕和接线端子。

如有缺失或损坏，及时联系供货经销商（如深圳银飞电子）处理。

操作延展解析：PTCt125B干体炉的插入管（套管）不随主机附送，需要按被校传感器直径另行订购，常见规格为3～16mm单孔插入管和多孔插入管，孔内均预留4mm参考传感器孔位。B型随机的2红2黑测试线用于被测传感器与变送器接线，这是A/C型没有的。

四、使用前准备

把PTCt125B干体炉放在平整的水平台面上使用。

四周保留至少20cm净空、上方保留至少1m净空；确保底部进风口无遮挡，风扇进气畅通。

检查保险丝规格与供电电压一致，电源线插头须带保护接地（PTCt125B干体炉为I类设备，必须可靠接地）。

按被校传感器外径选配合适的JOFRA原厂插入管，将插入管轻轻放入井内，严禁用力压入。

确认井体和插入管清洁、干燥后方可通电。

操作延展解析：①PTCt125B干体炉属于低温制冷型设备（内含带压制冷回路），运行环境温度上限为40℃，存放温度不应超过50℃，低温制冷后井体和插入管可能结霜，务必在通电前保持干燥。②插入管尺寸、公差和材质直接影响校准结果，建议使用原厂插入管，避免使用其他插入管导致卡死或性能下降。③干体炉井内严禁倒入任何液体，也严禁使用硅油、导热膏等导热介质，这些液体可能渗入设备内部造成电气危险。

五、开机与界面认识

连接电源线，打开机身电源开关。

等待启动画面结束，进入主界面。

认识触摸屏信息：底部为常驻状态栏，实时显示SET（目标温度）、TRUE（参考温度）、SENSOR（被测传感器温度）、READ（内部参考读数）等关键数据；界面布局可自定义，方便按校准任务调整。

通过触摸屏点按菜单进入各项功能；主菜单包括设置温度、校准、开关测试、自动阶梯、传感器设置、校准仪设置等。

界面术语对照：SET＝你设定的目标温度；TRUE＝参考温度（可来自内部参考或外部参考传感器，是校准的基准）；SENSOR＝被校传感器测得的温度；READ＝内部参考传感器的读数。校准读数与判定均以TRUE为准。

操作延展解析：PTCt125B干体炉用触摸屏取代传统按键后，返回上一级、确认输入都通过屏幕按钮完成。建议首次使用前先熟悉底部状态栏，确保每一步操作时都能看到SET与TRUE的实时值；屏幕支持截图保存，可用于编写检测报告。

六、设定目标温度

在主界面点按"SetTemperature"（设置温度）进入设温界面。

输入目标温度值（例如60.00℃），点按确认返回主界面。

如需修改，可随时重新进入设置温度界面修改；自动校准程序运行期间不可修改。

按需选择显示单位（℃/°F/K）与分辨率（1℃/0.1℃/0.01℃），可在校准仪设置中调整。

操作延展解析：①设定值应在-90～125℃量程内；环境温度40℃时，可设定下限收窄为-73℃。②参考升温时间：23→125℃约13分钟，-90→23℃约15分钟；若从高温直接降到低温，125→-90℃约需145分钟，安排批量校准时可先低温后高温以减少等待。③分辨率设为0.01℃时读数更细，但显示跳动更频繁；一般校准时建议按被校表精度选择0.1℃或0.01℃。

七、稳定性判断：等指示变绿再读数

设定温度后，PTCt125B干体炉开始升温/降温，屏幕上的稳定性图形指示为黄色，表示尚未稳定，并显示剩余稳定时间倒计时。

当温度达到稳定性判据后，稳定性指示变为绿色，此时才允许读数或进行校准记录。

如需收紧或放宽判据，进入"SensorSetup"（传感器设置）：设置额外稳定时间（0～99分钟）、稳定性容差（可设至±0.01℃）、稳定时间（1～99分钟）。

B型还可设置"被测传感器也需稳定"：选择Yes后，只有TRUE与SENSOR同时稳定，稳定性指示才变绿。

稳定度口径（PTCt125B干体炉）：稳定度±0.03℃，该指标在稳定性指示变绿15分钟后开始测量、测量时间30分钟。典型从设温到达到稳定的时间约10分钟。

操作延展解析：稳定性容差设置越低、稳定时间越长，判定越严格，但等待时间也越长；若容差设得过宽或稳定时间过短，设备可能来不及真正稳定就被判定合格，建议结合被校对象的允差合理设置。使用外部参考传感器并开启"SETfollowsTRUE"时，设备会控制温度跟踪外部参考读数，达到稳定的时间会相应变长，属正常现象。

八、B型传感器接线

PTCt125B干体炉前面板提供参考输入与被测输入两类端子，接线前请确认各端子对地电压不超过30V，且只连接本次要测试的传感器类型。

REF参考输入：接入外部参考传感器。接法要点：4线RTD；推荐JOFRASTS-150智能参考传感器，接入后自动读取校准数据与序列号。

SUT被测输入（RTD）：接入被校热电阻。接法要点：支持2/3/4线制，按被校传感器实际接线方式选择。

TC输入：接入被校热电偶。接法要点：支持J/K/E/N/R/S/T等分度号；冷端补偿可选自动或手动。

mA输入：接入被校温度变送器输出。接法要点：量程0～24mA；可用24V供电端子为有源变送器供电（输出24VDC±10%，最大28mA）。

开关测试端子：接入温控器/温度开关。接法要点：仅接无源干接点；测试电压不超过5VDC、测试电流不超过2.5mA。

操作延展解析：①参考传感器是校准基准，PTCt125B干体炉B型接上智能参考传感器后会自动读取其校准数据和序列号，无需手动输入。②B型支持两支被测传感器并行校准（双通道），可同时校准两支RTD，缩短批量校准时间。③热电偶手动冷端补偿模式适用于能确定外部冷端温度的场合；一般现场使用自动补偿即可。

九、校准操作流程

PTCt125B干体炉支持两种校准方式：简单手动校准（设温后人工读数）与工单自动校准（用JofraCal软件编制工单，自动走完多温度点）。下面分别说明。

9.1简单手动校准（最常用）

完成第8节接线：参考传感器接入REF输入，被校传感器接入SUT输入。

按第6节设定第一个目标温度，等待稳定性指示变绿。

记录TRUE（参考温度）与SENSOR（被校传感器读数），两者差值即该温度点的示值误差。

按第6节修改目标温度，重复第2～3步，完成各校准点。

9.2工单自动校准（B型）

在电脑上用JofraCal软件创建工单：设定传感器类型、校准温度点、参考传感器序列号、是否含手动读数等参数，并通过U盘或USB传入PTCt125B干体炉。

主界面进入"Calibration"（校准），显示工单列表。

选择要执行的工单，点按"Run"开始新校准。

若工单中指定的参考传感器序列号与实际接入的不一致，屏幕会弹出提示；点"Yes"可继续，结果中会记录实际使用的参考传感器。

核对参数后点"Next"，屏幕显示工单场景图（校准接线示意），确认后点"StartCalibration"启动。

设备自动升温至第1个温度点，达到稳定判据后自动记录并存档，然后进入下一个温度点，直至全部完成。

若工单包含手动读数，设备会在记录前提示输入被校传感器温度值。

全部完成后屏幕显示绿色对勾，随后出现校准结果；点"Save"把结果存入设备内存，或点"Discard"舍弃。

查看历史结果：在工单列表点"Results"查看，或通过JofraCal回传结果出具证书。

操作延展解析：①校准过程中可随时用"Stop"终止（会清空本次结果）、"Pause"暂停、"Next/Prev"强制跳步（跳过的步骤不保存结果）。②工单参数支持在校准前逐项修改（仅数字参数可编辑）。③参考传感器序列号与工单不一致的弹窗，可在JofraCal编辑工单时指定正确序列号来避免。④删除工单会连同其全部校准结果一起删除，请先备份需要的结果。

十、自动阶梯（AutoStep）操作

自动阶梯用于在一系列温度点之间自动步进，适合安装在难以接近位置的传感器，或输出显示在其他位置的传感器校准。

主界面进入"AutoStep"（自动阶梯）设置菜单。

设置参数：（1）步数（Noofsteps）：每个方向1～20个温度步进；选择双向模式时，返回方向使用相同步数。（2）模式（Mode）：单向（One-way）或双向（Two-way）。（3）保持时间（Holdtime）：每步温度稳定后保持的分钟数。（4）各步温度值（Tstepvalues）：须在被校传感器允许范围内。

点"Next"进入传感器设置，可按第8节确认接线与参数。

点"Start"开始自动阶梯校准。

运行中可使用"Result"查看当前结果、"Stop"停止、"Pause"暂停、"Next/Prev"跳步。

全部完成后显示结果，点"Save"保存到设备内存；历史结果通过"Results"查看。

操作延展解析：自动阶梯每个温度点都按稳定判据自动判定，达到稳定后才进入下一步，因此设置"被测传感器也需稳定"后，整个阶梯流程都会以TRUE与SENSOR同时稳定为准。批量巡检、夜间自动校准常用此功能。

十一、开关测试（SwitchTest）操作

开关测试用于自动定位温控器/温度开关的动作温度，PTCt125B干体炉B型通过前面板开关测试端子接入被测开关。

将温控器/温度开关接到前面板开关测试端子（仅限无源干接点）。

主界面进入"SwitchTest"（开关测试）设置菜单，设置参数：（1）起始温度T1：第一个设定温度。（2）结束温度T2：第二个设定温度。（3）迟滞（Hysteresis）：选Yes测量往返两个动作点，选No只测单程动作点。（4）温度变化速率（Sloperate）：允许范围0.1～9.9℃/min，应保证温控器探头能跟上炉温变化。

确认接线后点"Start"开始测试。

设备先快速到达T1并稳定，再按设定速率向T2升温（或降温）；温控器动作时，屏幕记录开启/闭合温度与时间。

若选择迟滞，设备完成T2侧动作后按设定速率返回T1，记录另一侧动作温度，两次动作温度之差即迟滞。

测试结束显示结果：闭合温度、开启温度、迟滞差值；点"Save"保存或"Discard"删除。

历史结果通过"Results"查看。

操作延展解析：①测试中若到达T2（或返回T1）并稳定后开关仍未动作，结果列表会显示红叉而非绿勾，表示该温控器动作点超出设定范围。②迟滞结果仅在Hysteresis设为Yes时才会测量。③开关测试期间，温控器不得连接其他电压源。

十二、关机与使用后处理

若井温高于50℃，先等待设备冷却至50℃以下再关机；若井温低于0℃，不要直接触摸井体与插入管（低温可能造成冻伤）。

用电源开关关闭PTCt125B干体炉。校准过程中随时可关电源，不会损坏设备与传感器。

用随机附带的插入管拆卸工具取出插入管。

拆下参考传感器与被测传感器及全部测试线。

设备放入滚轮防护箱存储或运输；搬运较远距离时注意防跌落。

操作延展解析：①插入管使用后必须取出：插入管长期留在井内，空气中的湿气会导致氧化腐蚀，甚至卡死在井内。②低温运行后，井体和插入管可能结霜，放置后会氧化；下次使用前应加热至至少100℃把水分蒸干（加热时取下隔热塞）。③长期不用的设备，建议定期通电干燥除湿，存放温度应控制在-10～50℃范围。

十三、操作注意事项汇总

PTCt125B干体炉仅限室内干燥环境使用，不可在潮湿场所、爆炸性危险场所使用；不适用于海拔2000米以上环境。

必须连接带保护接地的电源；电源线损坏或规格不符时禁止使用。

设备四周与上方须保持净空（四周20cm、上方1m），并便于快速断开电源。

井内严禁使用硅油、导热膏等导热液体。

前面板输入端子的对地电压任何时候不得超过30V。

设备内部没有用户可维修部件，需要维修或更换保险丝时请先关机，并联系经销商处理。

用压缩空气清洁井体或插入管时，请佩戴护目镜。

加热或制冷过程中不要触摸井体、插入管和传感器探头前端，防止烫伤或冻伤。

十四、常见问题

问1：PTCt125B与PTCt125A、PTCt125C有什么区别？B型能做什么？

答：A型无输入，仅作干体炉提供温场；C型带参考传感器输入；B型（PTCt125B）在A型基础上同时提供参考传感器输入、被测传感器输入（RTD、热电偶、mA变送器）、24V变送器供电与开关测试输入，并支持两支被测传感器并行校准。若需要一台设备完成传感器校准、变送器校验和温度开关测试，PTCt125B干体炉是三种型号中功能配置完整的型号。

问2：PTCt125B校准时，参考传感器和被校传感器分别接在哪里？

答：参考传感器接前面板REF参考输入（4线RTD，推荐JOFRASTS-150智能参考传感器，接入后自动读取校准数据与序列号）；被校RTD接SUT被测输入（可选2/3/4线制）；被校热电偶接TC输入；被校变送器接mA输入，并使用24V端子为其供电。接线前确认端子对地电压不超过30V，且只连接本次要测试的传感器类型。

问3：PTCt125B稳定指示一直不变绿是什么原因？

答：稳定性指示需TRUE（参考温度）在设定的稳定性容差内持续满足稳定时间后才会变绿；若在传感器设置中勾选了"被测传感器也需稳定"，则SENSOR温度也须稳定后才会变绿；若使用外部参考并开启"SETfollowsTRUE"，温控会跟踪外部参考读数，达到稳定的时间会变长。请依次检查：稳定性容差与稳定时间设置是否过严、设备四周通风与散热是否正常、传感器是否与插入管孔壁充分接触。
