工业检测由被测对象与产线节奏共同决定：元器件来料看高频损耗，通信研发盯谐振与匹配，汽车电子验证要宽频，材料实验室量化介电常数与磁导率，半导体环节抓寄生参数。难点集中在频段、精度、流程割裂三处。本文以行业研究员视角先画应用版图，再标注TH2852系列射频阻抗分析仪在各环节的作用，给出可落地配置。

一、应用领域版图：五大领域与检测需求特征

主流应用分五领域，共性在高频下回答阻抗与频率关系，差异在频段、精度与流程，对照如下。

领域—检测需求对照表

二、各行业检测标准与测试规范要点

1.电子元器件与连接器

机电元件阻抗、反射系数、驻波比参照GB/T5095.2507-2021（等同IEC60512-25-7）；同轴电缆阻抗参照GB/T17737.1-2013。

2.无线通信器件

石英晶体按IEC60444测谐振频率与负载谐振参数；声表面波滤波器按IEC60862-1评估中心频率与带宽。

3.汽车电子

车载连接器与高频组件除参考GB/T5095系列，常按行业协议验证插拔、振动后高频变化，数据留档。

4.材料检测

绝缘材料介电性能参照GB/T1409-2006、IEC60250、ASTMD150电极法；磁性材料磁导率参照IEC60404-6、GB/T10129；重点看介电常数、损耗。

5.半导体与电力电子

变容二极管、功率器件按规格书条件测C-V与寄生参数，重点看偏置线性度、微小电容分辨率。

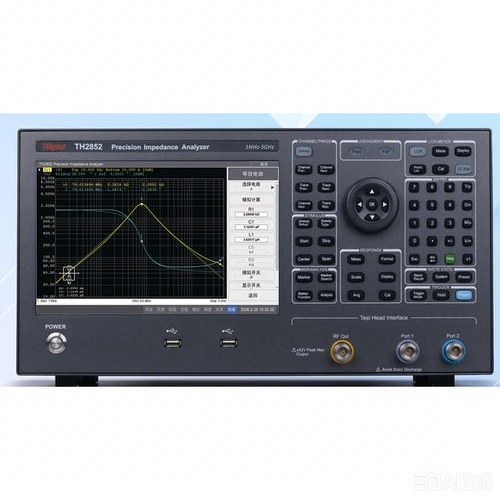

三、TH2852系列射频阻抗分析仪跨行业适配的核心能力

适配多行业靠四件事：频率、阻抗范围、测量模式、接口。

1.宽频段：1MHz-5GHz一个系列覆盖

050/100/200/350/500上限到500MHz/1GHz/2GHz/3.5GHz/5GHz，按被测频段选型号即可。

2.宽阻抗范围：120mΩ-60kΩ

覆盖低阻抗功率器件到高阻抗材料，自动量程减少换挡误判，是主机进多行业的基础。

3.三种测量模式对应三种节奏

点测适配产线抽检（0档约0.4ms/点）；列表扫描一次读1601频点适合批量对比；曲线扫描配光标定位，适合研发看谐振点。

4.分析与选件：从测试到结论

圆图与等效电路分析转匹配信息；介电/磁导率选件加夹具进材料实验室；LAN、USB、GPIB、HANDLER对接产线。

四、TH2852系列射频阻抗分析仪分行业应用明细

1.电子元器件与来料质检

应用场景：贴片电容、电感、磁芯、无线充电线圈来料抽检，看高频损耗与谐振是否超限，是电子厂常见工业质检环节。适配方案：点测加列表扫描批量判定，规格书判据做成固定测试条件，按料号保存快捷条件换料即调；批量抽检按速度档位取舍节拍精度，异常批次用曲线扫描复核谐振点。设备配置建议：TH2852-050/100+TH2852-1测试头+贴片/引线夹具+校准套件。

2.无线通信器件

应用场景：晶振谐振/反谐振参数、声表面波滤波器中心频率与带宽、天线匹配调试，是射频研发与实验室分析主战场。适配方案：曲线扫描加光标定位读谐振点，史密斯圆图看匹配方向，等效电路分析用于器件建模；晶振按规格书激励功率测试，预热稳定后读数，避免夹具接触阻抗叠加进ESR，必要时分段扫描查杂散。设备配置建议：TH2852-350/500+同轴夹具+校准套件，研发端配分析软件。

3.汽车电子

应用场景：车载雷达天线、高频连接器、EMI磁珠的宽频阻抗与插拔前后变化验证，是汽车电子可靠性必要环节。适配方案：宽频曲线扫描留档，HANDLER/LAN对接产线，结果可追溯；磁珠看谐振后阻抗爬升，连接器看全温一致性，扫描频率按工作频段上探一档留余量，对比历史批次留档。设备配置建议：TH2852-500+同轴/专用夹具+LAN接口+分选信号线。

4.材料检测（实验室分析）

应用场景：陶瓷基板、覆铜板、铁氧体等材料的介电常数、介质损耗与磁导率频率特性，服务新材料开发与来料评估。适配方案：介电/磁导率选件配平行板类夹具，按电极法标准取数；样品按夹具要求制备，重复测同组样品校验稳定性，异常读数先查夹具与样品尺寸。设备配置建议：TH2852-200/350+TH26089介电夹具（或TH26088磁导率夹具）+分析软件。

5.半导体与电力电子

应用场景：变容二极管C-V曲线、LED驱动与功率器件寄生参数评估，是器件选型与失效排查的常用手段。适配方案：内置DC偏置扫描加点测，按规格书步进扫描；寄生参数用开路/短路修正剔除夹具影响；小电容测前先确认残余阻抗补偿，偏置异常先校零复测。设备配置建议：TH2852-100/200+DC偏置+探针/专用夹具。

多行业应用场景总表

行业—检测需求—适配方案—配置建议总表

五、行业选型配置参考建议

选型先定四件事：频段、封装、节奏、选件与产线对接。

研发+来料混合：TH2852-100+测试头+贴片/引线夹具+校准套件，兼顾扫频与抽检。

通信器件研发：TH2852-350/500+同轴夹具+分析软件，频率余量20%-50%。

产线批量分选：TH2852-200/500+HANDLER/LAN对接，点测+分选输出，节拍优先。

材料实验室：TH2852-200+TH26089（介电）或TH26088（磁导率）选件+分析软件。

半导体C-V分析：TH2852-100/200+DC偏置+探针夹具，按规格书建档。

六、应用版图总览：选型前先确认什么

把五大领域拼回一张图：一台TH2852系列射频阻抗分析仪主机，加不同夹具与选件，就分别构成来料质检台、通信研发台、汽车电子验证台、材料分析台和半导体参数台。适配多行业的本质，是频率覆盖、阻抗范围、测量模式与接口开放四项通用能力。

选型前确认五项：①工作频段（定上限）；②封装形态（定夹具）；③检测节奏（抽检点测、全检对接）；④材料选件；⑤产线数据对接（LAN/HANDLER/SCPI）。

如果您有任何疑问，请联系深圳银飞电子科技专业客服人员吧。
