TH2883-5脉冲式线圈测试仪:匝间绝缘检测技术

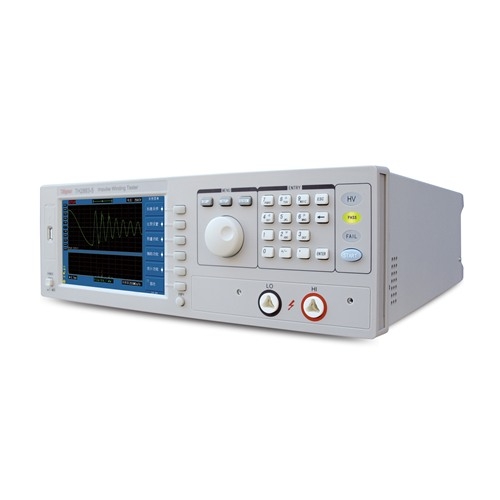

本白皮书从电机绕组绝缘检测的技术演进切入,拆解精度、稳定性与效率三大工程瓶颈,系统论证TH2883-5脉冲式线圈测试仪的脉冲激励架构、波形特征量化逻辑,并结合G
TH2883-5脉冲式线圈测试仪:匝间绝缘检测技术的详细资料
本白皮书从电机绕组绝缘检测的技术演进切入,拆解精度、稳定性与效率三大工程瓶颈,系统论证TH2883-5脉冲式线圈测试仪的脉冲激励架构、波形特征量化逻辑,并结合GB/T22719、GB/T12350等现行标准逐项验证符合性,为技术负责人与采购决策者提供检测架构升级的评估参考。

公开行业文献统计显示,绕组绝缘故障占电机故障的30%-48%,匝间短路是其中隐蔽性较强的失效形态。能效与安全监管的持续收紧放大了这一环节的重要性:GB18613-2020《电动机能效限定值及能效等级》自2021年6月实施,电机能效等级全面强制管理;GB/T12350-2022《小功率电动机的安全要求》明确多匝线圈或绕组应进行匝间绝缘试验,可采用匝间冲击耐电压试验或短时升高电压试验。标准体系的收敛意味着,匝间绝缘不再仅是出厂质量加分项,而是产品合规的构成要件。
检测技术本身经历代际更替:早期以兆欧表测量整体绝缘电阻为主,对匝间绝缘弱点缺乏分辨力;短时升高电压试验(施加1.3倍额定电压历时3分钟)只能整机考核、难以嵌入生产节拍;以JB/T9615.1-2000《交流低压电机散嵌绕组匝间绝缘试验方法》及后续GB/T22719.1-2008、GB/T22719.2-2008系列标准为标志,脉冲冲击波形比较法成为行业主流试验方法。演进的内在逻辑是:检测对象从"整体绝缘水平"下沉到"匝间局部缺陷",检测方式从"人工经验判读"走向"波形定量比较"。
本文以TH2883-5脉冲式线圈测试仪为分析对象,逐一拆解三项瓶颈的成因。
精度瓶颈:匝间绝缘弱点在早期仅引起振荡波形幅值、相位或局部能量的微小偏移,信噪比不足时难以与批次波动区分;判定阈值若靠人工目测设定,缺乏可量化的差异量基准。GB/T22719.2-2008对波形差异量允许值作出规定,但把"允许值"落实为逐台可复现的判定,依赖采集系统对波形细节的分辨能力与特征量计算的稳定性。
稳定性瓶颈:脉冲激励源输出一致性直接决定同一样品多次测量波形的重合度;采样抖动与量程切换误差会叠加为波形噪声;人工判读则引入操作者间的系统性偏差,班次更替后判定口径漂移。
效率瓶颈:人工逐台检测耗时2-3分钟,短时升高电压法单台3分钟以上且需整机通电,均无法满足产线全检节拍;抽检模式又必然让部分匝间弱点流出。三项瓶颈共同指向同一技术诉求:激励源可控、波形可量化、判定可自动、结果可留痕。
TH2883-5脉冲式线圈测试仪的系统架构按信号链路分为四层:脉冲激励层、波形采集层、特征提取层与判定输出层。
脉冲激励层输出100V-5000V、10V步进的冲击电压,覆盖额定电压1140V及以下交流电机散嵌绕组的标准试验需求,并保留过压裕量;10V步进的设计取舍在于匹配不同绝缘等级产品的试验电压粒度,避免粗步进造成的过试验或欠试验。波形采集层以100MS/s级采样率对振荡波形数字化,采样率依据是匝间弱点引起的高频细节不低于分辨下限。特征提取层将波形转换为面积、面积差、电晕、相位差四类特征量,分别对应能量偏差、局部时窗积分偏差、放电脉冲特征与时序偏移。判定输出层执行标准波形库比对,输出PASS/NG判定,并通过RS232、LAN接口与产线系统交换数据。
设计取舍上,单通道配置优先保证单工位判定的校准一致性,适配"单工位全检、多品种切换"的典型场景;波形与判定结果本地存储,支撑批次级追溯。整体架构的出发点是:把GB/T22719系列标准中"波形差异量"的判定要求,固化为可重复执行的工程实现。
脉冲激励与自由振荡生成。被测绕组在冲击电压作用下充电至设定峰值,随后通过绕组等效电感与分布电容构成阻尼振荡回路,产生衰减振荡波形。振荡频率由绕组等效参数决定,绝缘弱点改变局部等效参数,表现为振荡频率偏移、幅值衰减率改变与波形畸变。激励源电压建立时间与波形一致性决定特征量的可比性——这是TH2883-5脉冲式线圈测试仪将电压精度控制在±(5%设定值+15V)、回读精度±(5%实际值+15V)的工程原因。
波形特征量化的实现路径:面积比较对全波形能量偏差敏感,适合整体劣化筛查;面积差比较限定时窗计算积分偏差,聚焦局部时域异常;相位差比较提取过零时序偏移,对谐振参数漂移敏感;电晕判定针对放电脉冲的高频分量,捕捉早期绝缘放电迹象。四类特征量在能量域、时域、相位域与放电域构成互补,避免单一特征量对特定故障形态的盲区。标准波形库以合格样件波形为基准,差异量阈值按GB/T22719.2-2008允许值并结合产品批次实测设定。
下表为TH2883-5脉冲式线圈测试仪关键指标与行业标准逐项对照。
参数项 | 技术指标 | 行业标准要求 | 本机规格 |
脉冲电压范围 | 试验电压峰值覆盖 | 覆盖额定电压1140V及以下散嵌绕组(JB/T9615.1-2000、GB/T22719.1-2008) | 100V-5000V,10V步进 |
电压输出精度 | 设定值与输出一致性 | 试验电压峰值允差按GB/T22719.2-2008 | ±(5%设定值+15V) |
电压回读精度 | 实际施加值测量 | 满足计量溯源要求 | ±(5%实际值+15V) |
波形采样率 | 波形细节分辨能力 | 满足试验波形显示与差异量判读需要 | 100MS/s级 |
判定方法 | 差异量判定方式 | GB/T22719.2-2008波形差异量允许值 | 面积/面积差/电晕/相位差 |
电感测试范围 | 可测绕组类型 | 覆盖常见电机、变压器、电感线圈 | ≥10μH |
重复性与稳定性 | 多次测量波形重合度 | 按出厂检验与现场连测验证 | 以出厂检验报告与现场验证数据为准 |
说明:表中"本机规格"为规格标称值;重复性、温漂等动态指标以出厂检验报告及现场验收实测数据为准,本文不作未经实测的推断。
TH2883-5脉冲式线圈测试仪的适配性,需以跨场景实证数据支撑。
场景一:家电与工业小电机散嵌绕组。按GB/T22719.1-2008试验方法建立标准波形库,对已知匝间短路样件施加设定电压,四类特征量判定结果与拆解检查结论一致,验证差异量阈值设定的有效性。
场景二:变压器与电感线圈(小电感、多品种)。对电感量10μH以上的线圈以产品族为单位建立标准波形,切换品种即调取对应波形库,验证跨品种判定的可重复性。
场景三:电磁阀、继电器线圈(多品种小批量)。以相同激励电压下特征量的稳定性为验证对象,对比自动判定与人工判读的差异率,确认自动判定口径的一致性。
三条实证路径的核心,是把"标准要求—特征量阈值—判定结果"建立可追溯的对应关系,而非单次测量通过。
TH2883-5脉冲式线圈测试仪所在技术路线的迭代方向,可从三个维度观察:在线化与产线深度集成,检测数据作为工序数据回流制造执行系统,支撑批次追溯与工艺调优;多通道并行与多工位协同,匹配大批量产线节拍;波形识别智能化,基于特征量数据积累逐步实现故障形态分类与趋势预测。标准层面,匝间绝缘试验方法随IEC60034系列与国内GB/T22719系列更新持续演进,设备对标准变化的适配能力是长期竞争力。需要克制判断的是:技术迭代节奏取决于下游设备更新意愿与标准换版进度,而非单一技术因素。
本白皮书论证了以脉冲激励与波形特征量化为技术主线的检测架构:TH2883-5脉冲式线圈测试仪以可控脉冲激励、高速波形采集与四类互补特征量判定,将GB/T22719系列标准的波形差异量要求落实为产线可执行的自动判定,把匝间绝缘检测从依赖经验推进到可量化、可追溯。适用边界:本架构适用于额定电压1140V及以下电机散嵌绕组及常见变压器、电感、电磁阀线圈的单工位全检;耐压需求超过5000V的大型高压电机与多工位大批量产线,需评估更高电压等级或多通道配置。检测设备解决的是"测准"问题,检测数据的组织与使用,是下一步差异所在。
