PFOTEK TEK-ZD1000 振动台的详细资料

工业产品在运输、仓储、长期使用过程中持续承受车辆、船舶、飞行器带来的交变振动冲击，极易出现外壳开裂、元器件脱焊、功能失效等故障，企业需标准化振动试验设备提前验证产品结构耐受性能。PFOTEK TEK-ZD1000振动台是面向中小制造企业、实验室推出的高性价比电磁振动测试设备，依托自研CIMS+FCS控制系统，完整覆盖正弦类全维度振动测试工况，三轴同步激振设计可真实还原产品全维度受力环境。设备严格对标ISO、IEC、GB等国内外振动试验标准，解决传统振动台频率漂移、台面振动不均、抗干扰弱、操作繁琐等选型痛点，广泛适配汽车电子、仪器仪表、消费玩具、电工元器件等行业研发、来料可靠性检测，兼顾实验室小批量试样与产线常态化抽检需求。

产品简介

1.1核心定位

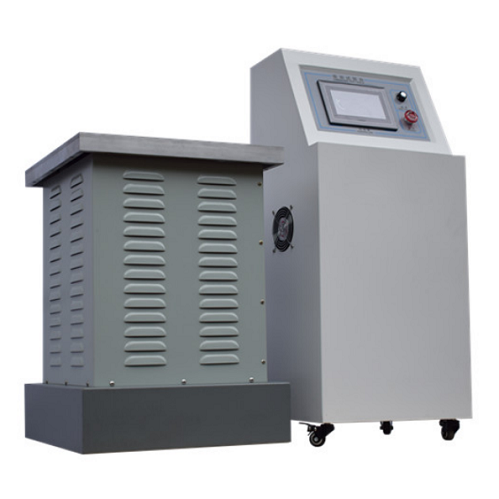

PFOTEK TEK-ZD1000振动台属于电磁式三轴正弦振动试验设备，主打经济型量产测试场景，平衡设备采购成本与测试精度，可模拟产品运输、存储、使用阶段各类振动载荷，量化考核产品结构强度、元器件焊接牢固度、外壳抗疲劳性能，输出合规试验数据用于产品研发改良、出厂质检、第三方检测报告出具。

1.2主流适用行业

汽车零部件、电工电子元器件、精密仪器仪表、3C消费电子、塑胶玩具、包装运输件、小型航天配套配件、医疗器械包装等领域。

1.3基础核心优势

三轴X/Y/Z同步四点激振，硬质合金铝台面振动均匀，无局部振幅偏差；

5~1000Hz全频段覆盖，0.1Hz高精度调频，长期连续运行无频率漂移；

一体化7寸工业触控屏，内置全套试验程序，无需外接电脑即可独立完成测试；

内置多级安全防护机制，超温、过载、短路、缺相等异常自动停机保护；

配套自研控制软件终身免费更新，支持Windows全主流系统，数据一键导出。

产品核心功能与技术原理

2.1核心工作原理

PFOTEK TEK-ZD1000振动台采用电磁激振驱动方案，控制系统输出精准正弦电信号，驱动台体内部励磁线圈产生交变磁场，带动台面做往复规律振动；内嵌振动传感反馈模块实时采集台面加速度、频率数据，形成闭环调节回路，自动修正振幅、频率偏差，保证全程试验参数稳定。设备内置抗干扰电路，隔绝强电磁场对触控控制系统的干扰，台面做无磁防静电处理，避免精密电子试样受静电、磁场干扰。

2.2六大标准化试验功能（通俗讲解）

定频振动试验锁定单一固定频率开展长时间耐久测试，多用于验证产品共振点、危险频率下的耐受能力，可单独设置垂直、前后、左右三轴独立试验时长与循环次数，适用于单一工况模拟。

线性扫频试验在设定高低频区间匀速往复扫描，低频至高频、高频至低频完成单次循环，模拟车辆匀速行驶过程中持续变化的振动环境，用于快速筛查产品共振区间。

对数扫频试验低频扫描速率平缓、高频扫描速率加快，贴合真实运输振动能量分布规律，符合国际通用运输振动测试标准，精准还原长途物流颠簸工况。

随机振动试验模拟现实无规律复合振动，无固定波形周期，还原公路、船舶复杂颠簸环境，检测产品在不规则冲击下的失效风险。

程式分段试验可自定义多组不同频率、时长测试工序，设备自动分段执行，无需人工反复调整参数，适用于多阶段复合模拟测试。

倍频振动试验频率按指数规律倍程变化，标准扫频速率1倍频程/分钟，配套内置计算公式自动匹配试验时长，满足军工、精密部件严苛测试标准。

2.3辅助可视化功能

设备自带实时频率曲线绘制功能，运行过程动态生成频率变化波形图，试验结束可保存、调取曲线数据，直观记录全程振动参数变化，方便检测人员复盘试验过程。

详细技术参数表

产品核心优势（市面同类差异化亮点）

四点同步激振，台面均匀度更稳定市面同价位单点位激振振动台易出现台面边角振幅偏差，PFOTEK TEK-ZD1000振动台采用四点同步激振结构，搭配内嵌振幅预测程序，整块合金台面振动幅值误差控制在极小范围，大件、多试样同时测试数据一致性更强。

抗干扰电路优化，适配电子精密试样常规电磁振动台励磁磁场会干扰电路板、传感器类试样，本款TEK-ZD1000增设独立抗干扰屏蔽电路，台面无磁防静电处理，测试PCB板、传感器、芯片组件无需额外隔离防护，降低试样测试损耗。

自主知识产权软件，终身免费升级多数同类设备配套软件需付费更新、仅适配老旧系统，PFOTEK自研CIMS+FCS控制系统拥有完整自主知识产权，终身免费推送版本更新，兼容新旧Windows系统，支持电脑端存储、编辑、打印试验报告。

触控一体化操作，降低人员学习成本同价位设备多为按键式简易控制器，参数设置繁琐；TEK-ZD1000搭载7寸彩色触控屏，全中文可视化分区界面，支持中英文双语切换，定频、扫频等模式一键切换，新手短时间即可独立操作。

多重硬件防护，减少停机维修损耗集成超温、过载、短路、缺相、过流五层安全保护，设备异常时自动停机并弹窗提示故障类型，避免激振线圈、控制主板烧毁，对比无保护基础款振动台，设备使用寿命显著延长。

复合型工业台体结构，长期运行不变形台体采用加厚复合型工业材料一体加工，精密铣削成型，长期连续疲劳测试无台面变形、共振异响，风冷散热风道优化，8小时不间断试验温升可控，适配实验室全天候抽检需求。

产品适用场景

5.1研发验证场景

产品新品开发阶段共振点筛查、结构强度摸底测试、元器件抗振动耐久验证，提前优化产品壳体、焊接工艺、内部装配结构，规避量产阶段批量失效问题。

5.2出厂质检场景

大批量成品出厂前标准化振动抽检，依据GB/T4857、GB/T2423标准完成运输模拟测试，出具合规试验报告，满足经销商、客户来料检测要求。

5.3第三方检测实验室

承接外部零部件、包装件振动可靠性委托测试，设备参数可溯源，试验数据可导出归档，符合ISO、IEC、ASTM国际检测标准，报告具备参考效力。

5.4高校科研教学

机电、汽车、包装专业实验室教学演示，开展振动力学相关课题实验，三轴多模式测试可满足不同课题的试验变量需求。

5.5物流包装模拟

模拟公路、航空、船舶长途运输颠簸，测试纸箱、缓冲泡沫、产品内包装防护性能，优化包装方案降低运输破损率。

操作与使用优势

双端操作模式：设备触控屏独立完成全套测试，也可通过USB连接电脑远程设置、监控试验进程，灵活适配不同实验室布局；

数据全流程留存：实时记录频率、振幅、运行时长、循环次数，自动生成测试日志，支持Excel、PDF导出归档，无需人工手写记录；

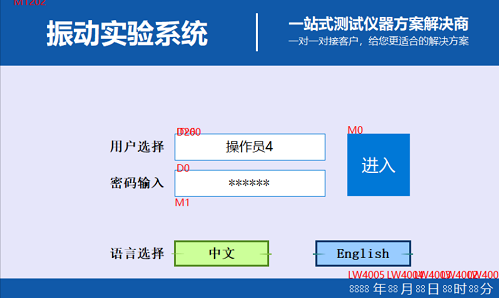

中英文双语界面：设备登录端、各试验设置界面内置中文/English切换，外贸企业、外资实验室均可便捷使用；

参数一键清零、曲线实时预览：单次试验完成后一键清空历史参数，运行中实时绘制频率曲线，直观观测振动状态；

试样固定便捷：台面预留多规格安装孔，搭配标配吊环、伸缩绑带，选配螺杆压条可快速固定大小不同试样，装夹耗时短；

移动运维便捷：控制箱底部装配静音万向脚轮，可灵活调整设备摆放位置，整机模块化分体设计，运输、搬运、检修拆分简单。

售后保障与产品资质

7.1产品执行标准资质

PFOTEK TEK-ZD1000振动台整机设计、测试流程符合国内外通用振动试验规范：ISO2247、ISO13355、IEC60068、ASTMD999、ASTMD4728、ASTMD3580、GB/T4857、GB/T2423，出厂附带整机出厂检测报告、设备操作手册、标准校准数据单。

7.2全周期售后保障

整机质保服务：设备验收合格后提供1年整机质保，质保期内非人为损坏的零部件免费更换、上门维修；

终身软件服务：配套控制软件永久免费升级、远程调试，软件故障线上即时修复；

上门配套服务：设备送达后工程师上门完成安装、接线、整机校准，提供1对1现场操作培训，教会操作人员独立设置各类试验模式；

长效备件支持：厂家常备激振线圈、触控屏、传感器、控制主板等核心配件，质保期满后配件以出厂成本价供应；

远程技术支持：7×12小时技术客服在线答疑，远程协助排查参数设置、程序运行、数据导出类故障，缩短停机时间。

常见问题FAQ

Q1：PFOTEK TEK-ZD1000振动台最大可以放置多重样品？超出负载会有什么影响？

A：设备额定承载50kg，试样总重量不可超过该数值。超载运行会导致台面振幅衰减、激振线圈过载发热，设备过载保护程序会自动停机，长期超载会缩短台体使用寿命。

Q2：设备是否可以同时三轴同步振动，还是只能单独单轴测试？

A：TEK-ZD1000支持X/Y/Z三轴同步振动，也可单独设置垂直、前后、左右单轴独立试验，三轴参数可分别自定义，适配多维度受力模拟需求。

Q3：设备软件适配哪些电脑系统，没有电脑能否独立做试验？

A：软件兼容Win97/98/10全系列Windows系统；设备自带7寸触控屏，无需外接电脑即可完整设置、启动、停止试验，电脑仅用于数据导出与长期存档。

Q4：设备使用环境有什么限制，低温车间能否正常使用？

A：标准工作温度区间-40℃~40℃，常规车间、实验室均可使用；环境湿度需控制在90%以内且无结露，场地需平整承重、无腐蚀性气体、粉尘较少，避免线圈受潮短路。

Q5：采购PFOTEK TEK-ZD1000振动台包含哪些配件，需要额外采购什么？

A：标配4个专用吊环、2条伸缩绑带；螺杆压条、空气减振器为选购配件，针对大型重型试样、低噪音测试场景可按需选配。

Q6：设备运行出现频率漂移、振幅不稳是什么原因？

A：优先检查试样是否超载、绑带固定是否松动；其次查看设备散热风道是否积灰，风冷散热不良会导致激振参数偏移；仍异常可联系技术人员远程校准传感器。

Q7：试验曲线、测试数据能否直接用于第三方检测报告？

A：设备输出的PDF、Excel数据记录完整留存频率、时长、加速度等核心参数，配套出厂校准报告，数据具备可溯源性，可作为第三方检测辅助参考材料。

PFOTEK TEK-ZD1000振动台作为经济型三轴电磁振动试验设备，平衡测试精度、设备成本与长期使用稳定性，完整覆盖定频、扫频、对数、随机、程式、倍频六大主流正弦振动测试模式，适配多行业产品可靠性验证需求。依托自研闭环控制系统、四点同步激振、多级安全防护等差异化设计，有效解决传统振动台振动不均、易受电磁干扰、操作复杂等使用痛点。设备符合国内外主流振动试验标准，配套完善的上门安装培训、整机质保、终身软件升级售后体系，无论是企业研发实验室、成品质检车间还是第三方检测机构，均可借助PFOTEK TEK-ZD1000振动台完成标准化振动模拟测试，量化评估产品抗振动性能，降低产品运输与使用阶段失效风险，文章来源于材料实验机。
