柯尼卡美能达CA-500系列色彩分析仪在显示器件制造行业的落地应用案例：涵盖项目背景、检测痛点、适配依据、设备部署、测试流程与效率数据提升，附案例数据对比表，为显示器、显示模组及OLED产线质检选型与合规检测提供参考，助力提升检测节拍与质量追溯能力。

一、案例项目背景与所属行业

本案例来自华南地区一家显示器与显示模组整机制造企业，产品线覆盖普通液晶显示器、高刷新电竞显示器以及部分OLED显示模组，年出货量超过两百万台，主要面向品牌代工与渠道整机客户。企业产线设有屏检、白平衡校准、伽马与闪烁检测等多个测量工位，亮度与色度检测既承担来料与半成品判定，也直接服务整机出厂质量放行，对检测效率与数据可追溯性要求较高。近年来，客户订单中OLED与HDR产品占比持续上升，高对比度、宽色域与动态驱动等技术对测量设备的低亮度能力和采样性能提出更高要求。项目立项后，企业由质量、工艺与采购部门组成专项小组，对多款进口与国产色彩分析仪进行对比测试，重点关注暗态重复性、单点测量时间、数据接口与售后支持，最终确定引入柯尼卡美能达CA-500系列色彩分析仪对产线检测环节进行整体升级。以下从项目背景、检测痛点、适配依据、部署流程、实测效果与复制价值等维度进行还原。

二、客户原有检测方式及存在痛点

升级前，该企业屏检工位采用上一代色彩分析仪（规格类同CA-VP427A、CA-VP410A），主要存在四类痛点。其一，超低亮度检测慢。OLED暗态与HDR暗场检测常处于0.001至0.01cd/m²区间，原设备单点测量需要数秒，制约产线节拍，低亮度项目只能采用抽检方式。其二，暗态精度与波形捕捉不足。原设备在低亮度段的采样率与重复性有限，OLED动态驱动下的发光波形、闪烁数据难以稳定复现，暗场一致性无法有效量化。其三，HDR与高刷新产品检测能力不足。客户新品要求按VESADisplayHDR等规范评估亮度、色度表现，并对可变刷新率（VRR）场景下的闪烁进行测量，原设备不具备相应能力，新品送样只能外送第三方，周期长、成本高。其四，数据管理粗放。检测结果依赖人工抄录，抽检数据无法形成完整批次追溯链，一旦出现色偏类客诉，回溯责任工位与批次十分困难。

三、选用柯尼卡美能达CA-500系列色彩分析仪的适配依据

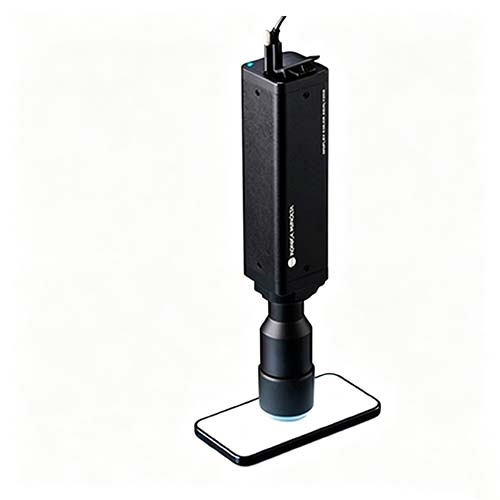

结合客户需求，柯尼卡美能达CA-500系列色彩分析仪在四个维度与产线场景匹配。其一，量程覆盖。CA-527亮度测量范围0.0001至10000cd/m²、色度0.001至10000cd/m²，CA-510亮度0.0002至20000cd/m²、色度0.002至20000cd/m²，可覆盖OLED暗态到高亮HDR的完整区间。其二，超低亮度测量速度。官方规格显示，CA-527在0.0001cd/m²约1秒即可完成测量，对比常规型号0.0003cd/m²约6秒，暗态检测节拍显著改善。其三，波形与闪烁能力。CA-500系列支持200kHz可调采样率，支持JEITA、VESA、FMA及VRR闪烁测量，可捕捉复杂驱动波形，适配高刷新与动态驱动显示产品。其四，数据与系统集成。支持99个用户校准通道、CSV数据导出与产线MES对接，满足全检与批次追溯要求。此外，CA-500系列也是VESADisplayHDR及DisplayHDRTrueBlack认证所推荐的测量仪器类型，契合客户HDR新品认证与送样需求。

四、现场设备部署与测试流程

现场按工位分工部署。整机屏检工位采用CA-527，测量面直径27毫米、接收角±8.5°，适合较大屏幕的整面取光；模组与高亮检测工位采用CA-510，测量面直径10毫米、接收角±15°，对应小面积与高亮度测量。每台设备配置遮光工装并固定测量距离，减少环境光干扰；测量工位按产线防静电与光学洁净要求布置，软件侧通过ICSoftwareforColorAnalyzer统一管理测量参数与数据导出。测试流程为：设备上电自检与白平衡校验，按产品型号调取对应用户校准通道，依次完成亮度、色度（Lv、xy、u'v'）、白平衡、伽马与闪烁测量，软件自动判异并记录波形，结果同步写入产线MES生成批次数据。日常使用中，设备以出厂校准证书建立测量基线，并按年度计划送具备资质的计量机构校准，确保量值持续可溯源；对新增产品型号，先由计量与工艺部门完成通道标定再投入量产。

五、应用效果、检测效率与数据提升

设备上线并完成三个月产线验证后，为更直观呈现，现将CA-500系列上线前后的关键数据对比如下。

其中，超低亮度单点测量时间与采样率的提升，为柯尼卡美能达CA-500系列官方规格对照数据；节拍缩短、客诉下降等为企业产线实测记录。从三个月验证数据看，全检模式下误判率未出现明显上升，暗态测量稳定性较旧设备改善，批次数据完整率接近全部覆盖，为年度体系审核与客户审核提供了可直接调用的量测证据。整体上，该企业将亮度色度检测由抽检提升为全检，形成完整批次追溯链，并为HDR与高刷新新品量产提供了可复现、可量化的检测能力，新品送样外协比例随之下降。

六、同行业项目复制参考价值

该项目的选型与部署路径对同行业具备参考价值。显示器与显示模组整机厂可将CA-527用于整面屏检、CA-510用于小面积与高亮工位，形成高低搭配；车载显示、笔电与手机屏幕产线可参考其暗态低亮度检测方案，解决OLED暗场抽检瓶颈；电竞高刷新与HDR产品线可复用JEITA、VESA、FMA及VRR闪烁评估流程；研发实验室可参考其200kHz波形采样能力，用于新品驱动方案与画质开发验证。复制本案例时，建议重点关注测量工位光学环境与遮光设计、产品型号对应的校准通道管理、以及出厂校准与年度计量校准的衔接。需要说明的是，不同工厂的产线布局、产品结构与检测标准存在差异，复制方案时应以自身产品的亮度区间与判异标准为基准，必要时先进行小批量试运行再全面推广。

七、案例整体总结

柯尼卡美能达CA-500系列色彩分析仪在该显示器件制造企业的落地，解决了超低亮度检测慢、暗态波形捕捉不足、HDR与VRR检测能力缺失、数据难追溯四类问题，将亮度色度检测由抽检升级为全检，并建立了可追溯的批次数据链。案例表明，针对高对比度、宽色域、动态驱动等显示技术趋势，检测设备需要同时具备宽量程、快速度与高采样能力，CA-500系列在产线节拍、检测覆盖与数据集成三个层面给出了可落地的方案。对计划升级产线检测能力或新建显示检测工位的企业，可参考本案例完成选型评估与部署规划；本案例中的CA-500系列部署经验同样适用于其他显示类制造场景。
