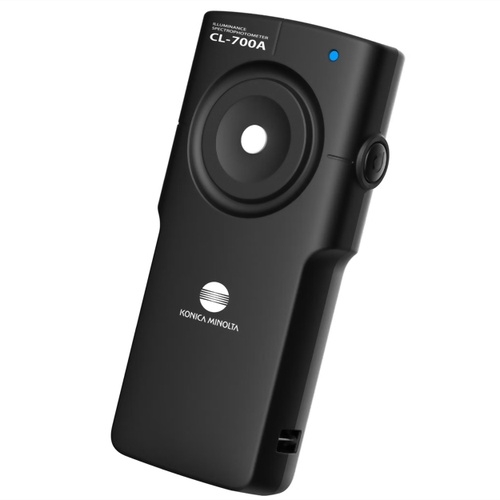

本文记录柯尼卡美能达CL-700A分光辐射照度计在某LED照明制造企业产线光品质检测升级项目中的落地应用，涵盖客户原有检测痛点、CL-700A选型适配依据、现场设备部署与测试流程、应用效果与检测效率提升数据，为同行业照明企业提供产线检测升级的实战参考。

一、案例项目背景与所属行业

本案例所属行业为LED照明制造行业，客户为一家专注于商业照明、办公照明和工业照明产品研发与生产的中型LED照明制造企业，主要产品包括LED面板灯、LED筒灯、LED轨道灯、LED工矿灯等系列产品，年产能约50万台套，产品销往国内商业地产、办公空间、工业厂房等渠道，并出口部分海外市场。

随着照明行业对光品质要求的不断提升，客户在产品出厂检验环节面临越来越大的压力。一方面，下游客户（尤其是商业地产和品牌客户）对灯具的相关色温、显色指数、色容差、光谱一致性等参数提出了明确的进厂检验要求，供应商需提供每批次产品的光参数检测报告；另一方面，客户自身产品线不断扩展，从单一的白光产品延伸到可调色温、全光谱、高显色等多规格产品，原有检测设备已无法覆盖全部参数的测量需求。

在此背景下，客户于2025年启动产线光品质检测升级项目，目标是在出厂检验环节建立一套快速、准确、可追溯的光参数检测系统，覆盖照度、色度、色温、显色指数、光谱分布等核心参数，满足多品类产品的检测需求，并实现检测数据的自动记录和报告生成。柯尼卡美能达CL-700A分光辐射照度计在该项目中被选为核心检测设备，本文记录其从选型到落地应用的完整过程。

二、客户原有检测方式及存在痛点

在引入CL-700A之前，客户的出厂检验环节主要依赖以下检测方式：

1.普通数字照度计检测照度客户原有数台普通数字照度计，仅能测量照度值（单位lx），用于判断灯具的亮度是否达标。这类照度计精度有限，且无法测量色度、色温、显色指数等参数，只能满足最基础的亮度检测需求。

2.积分球系统抽检光色参数客户实验室配有一套积分球光谱分析系统，可测量光通量、色温、显色指数、光谱等参数，但该系统体积大、操作复杂、单次测量时间长（通常需要5至10分钟完成一件产品的完整测试），仅适用于研发阶段和小批量抽检，无法用于产线100%全检。

3.人工记录与纸质报告原有检测数据由检验员手工记录在纸质表格上，再由文员录入Excel生成检测报告。这种方式效率低、易出错，且数据追溯困难，当客户提出批次数据查询需求时，往往需要花费大量时间翻找纸质记录。

基于上述检测方式，客户在实际生产中面临以下突出痛点：

痛点一：检测参数不完整，无法满足下游客户要求普通照度计只能测照度，而下游商业客户要求每批次产品提供色温、显色指数Ra、特殊显色指数R9、色容差SDCM等参数的检测数据。原有设备无法在产线完成这些参数的测量，只能依赖积分球抽检，抽检比例通常仅为每批次1%至3%，存在质量漏检风险。

痛点二：积分球检测效率低，无法适配产线节拍积分球系统单次测量需5至10分钟，而客户产线节拍约为每30秒下线一台成品灯具。积分球仅能用于实验室抽检，无法部署到产线进行100%全检，导致大量产品未经光色参数检测即出厂，存在客诉和退货风险。

痛点三：多品类产品检测切换困难客户产品线涵盖面板灯、筒灯、轨道灯、工矿灯等多种规格，不同产品的尺寸、发光面、测量距离要求不同。积分球系统需要针对不同产品更换夹具和调整设置，切换时间长，而普通照度计则无法测量色度参数。多品类共线生产时，检测环节成为产能瓶颈。

痛点四：数据记录与追溯效率低人工记录和纸质报告方式导致数据录入错误率较高（客户统计约为2%至3%），且数据查询和追溯困难。当出现客诉需要追溯某批次产品的检测数据时，往往需要数小时甚至数天才能找到原始记录，影响客户响应速度。

痛点五：低照度和特殊光谱产品检测能力不足客户新开发的可调色温灯具和全光谱灯具，需要在低亮度档位下测量色温稳定性和光谱连续性。普通照度计在低照度下精度不足，积分球虽然能测但效率太低，导致新产品的产线检测缺乏有效手段。

三、选用柯尼卡美能达CL-700A分光辐射照度计的适配依据

针对客户的上述痛点，项目团队在选型阶段对比了多款分光辐射照度计产品，最终选择柯尼卡美能达CL-700A分光辐射照度计作为产线检测核心设备，主要适配依据如下：

1.多参数同步输出，一次测量覆盖全部出厂检测指标CL-700A单次测量即可输出照度Ev、色度坐标x,y和u',v'、相关色温Tcp及duv、显色指数Ra及特殊显色指数Ri（i=1~15，含R9）、色容差SDCM、光谱分布等全部光色参数。这意味着一台CL-700A即可替代原有"普通照度计+积分球抽检"的组合，在产线完成100%全检，解决了检测参数不完整的痛点。

2.高速测量，适配产线节拍CL-700A在FAST模式下测量时间仅需0.5秒以内，SuperFAST模式下0.3秒以内，即使在NORMAL模式下常规照度也仅需约1秒。相比积分球5至10分钟的单次测量时间，CL-700A的测量速度提升了数百倍，完全可以适配客户每30秒一台的产线节拍，实现产线100%全检。

3.宽照度量程，覆盖多品类产品检测需求CL-700A的照度测量范围为0.01lx至200,000lx，跨度达七个数量级。客户的产品从低亮度的小功率筒灯（数十lx）到高亮度的工矿灯（数万lx），均可在同一台设备上完成测量，无需更换仪器或量程。对于可调色温灯具的低亮度档位检测，CL-700A在0.01lx超低照度下仍可在约5秒内完成测量，满足新产品的低照度检测需求。

4.宽波段光谱覆盖，支持全光谱和特殊光源检测CL-700A的测量波长范围为360nm至1000nm，覆盖可见光全部波段并延伸至近红外。对于客户新开发的全光谱灯具（需评价全波段光谱连续性）和含近红外成分的特殊光源，CL-700A均可提供完整的光谱数据，而普通照度计和部分竞品分光辐射计的光谱范围较窄，无法满足这些特殊检测需求。

5.紧凑设计与通信接口，便于产线自动化集成CL-700A机身尺寸仅80×170.5×35mm，重量轻，底部配有1/4-20UNC标准三脚架安装孔，可方便地固定在产线检测工位上。设备支持USB2.0和以太网通信接口，可通过CL-S30软件或自定义通信程序实现远程控制和数据自动采集，便于与客户的MES系统对接，实现检测数据的自动记录和报告生成，解决了人工记录效率低和追溯困难的痛点。

6.多点测量扩展能力，支持未来产线扩容CL-700A支持最多15台设备同时连接、同步触发测量。客户当前项目首期配置3台CL-700A分别部署在三条产线，未来如需增加产线或在同一产线部署多个检测工位，可直接增加设备数量并通过PoE集线器同步连接，无需更换检测系统架构，具备良好的可扩展性。

7.原厂品牌与技术支持保障柯尼卡美能达在光学测量领域拥有长期的技术积累和广泛的行业应用，产品质量稳定，售后服务体系完善。客户在选型阶段实地考察了多家使用柯尼卡美能达分光辐射照度计的照明企业，对设备的稳定性和测量重复性评价良好，这也是最终选择CL-700A的重要因素之一。

四、现场设备部署与测试流程

项目于2025年第二季度完成设备采购和现场部署，以下为具体的设备部署方案和测试流程：

设备部署方案

客户共有三条成品组装产线，每条产线末端设置一个出厂检测工位。项目首期为每条产线配置一台CL-700A，共计3台，具体部署如下：

1.硬件部署每台CL-700A通过标准配件USB数据线IF-A49连接至工位上的工业计算机，计算机安装CL-S30光测量软件和客户定制的数据采集程序。CL-700A固定在可调节高度的支架上，支架安装在检测工位的侧边，受光窗朝上或朝向被测灯具的发光面，测量距离根据产品类型预设为0.5米、1米或2米（对应不同功率和尺寸的灯具），支架上配有刻度尺便于快速调整和定位。

检测工位设置在产线末端的遮光区域，周围安装遮光帘以减少环境光干扰。工位上方安装有标准定位夹具，被测灯具放置在固定位置后，发光面中心与CL-700A受光窗中心对齐，确保每次测量的几何条件一致。

2.软件配置在CL-S30软件中，针对客户的不同产品类型预设了多套测量参数方案：

方案A（常规白光产品）：FAST模式，测量参数包括Ev、Tcp、x,y、Ra、R9、SDCM，测量后自动判定是否合格

方案B（全光谱/高显色产品）：NORMAL模式，测量参数包括Ev、Tcp、x,y、Ra、Ri(i=1~15)、TM-30-20、光谱分布

方案C（可调色温产品）：NORMAL模式，分别在100%、50%、10%亮度档位下测量Tcp、x,y、duv，评估色温稳定性

每套方案预设了合格判定阈值（如Tcp偏差±200K、Ra≥80、SDCM≤3等），测量完成后软件自动判定产品是否合格，并在屏幕上显示绿色（合格）或红色（不合格）提示。

3.数据系统对接客户的IT团队基于CL-700A的通信规格书，开发了定制化的数据采集程序，与CL-S30软件并行运行。测量完成后，数据自动通过TCP/IP接口上传至客户的MES系统，与产品序列号绑定存储。系统自动生成每批次的检测报告（PDF格式），包含批次号、产品型号、数量、各参数测量值统计（平均值、最大值、最小值、标准差）、合格率等信息，可直接提供给下游客户。

测试流程

产线检测工位的标准测试流程如下：

第一步：产品上线与定位产线操作员将组装完成的灯具从流水线取下，放置在检测工位的定位夹具上，接通电源并点亮灯具。根据产品型号在计算机上选择对应的测量方案（方案A/B/C），系统自动调用预设的测量距离和参数设置。

第二步：设备状态确认每班开始生产前，检验员使用标准光源对CL-700A进行期间核查，确认设备测量值在允许偏差范围内。同时确认CL-700A已完成零位校准（设备通电后自动执行），LED指示灯显示蓝色常亮（可测量状态）。如发现设备异常，立即停止使用并联系设备管理员。

第三步：触发测量确认产品稳定点亮后（通常预热30秒至1分钟，使光源输出稳定），检验员按下计算机上的测量快捷键或CL-700A主机上的测量按钮，触发测量。FAST模式下约0.5秒完成测量，NORMAL模式下约1至2秒完成。

第四步：结果判定与处理测量完成后，软件界面显示本次测量的全部参数值，并自动判定是否合格。合格产品屏幕显示绿色提示，检验员将产品取下流入包装工序；不合格产品屏幕显示红色提示，并列出超差参数，检验员将产品放入不合格品区，由工程人员分析原因并处理。

第五步：数据自动记录无论合格与否，每次测量数据（含产品序列号、测量时间、全部参数值、判定结果）均自动上传至MES系统，无需人工记录。系统实时统计当班合格率和各参数分布情况，管理人员可通过MES系统看板查看实时检测数据。

第六步：批次报告生成每批次产品生产完成后，系统自动汇总该批次全部检测数据，生成批次检测报告。报告包含批次基本信息、各参数的统计分析（平均值、标准差、Cpk等）、不合格品记录、光谱分布图等，可直接导出PDF提供给客户或存档。

项目实施时间线

五、应用效果、检测效率与数据提升

项目自2025年第三季度正式上线运行以来，经过约三个月的稳定运行，客户对应用效果进行了全面评估，以下为实测数据和效果总结（以下数据为客户项目实测统计值，不同企业因产品结构和产线配置不同可能存在差异）：

检测效率提升

检测数据质量提升

1.检测参数完整性升级前产线仅能检测照度一项参数，色温、显色指数、色容差等关键光色参数依赖积分球抽检，存在漏检风险。升级后CL-700A一次测量输出全部光色参数（Ev、Tcp、x,y、Ra、R9、SDCM、光谱等），实现100%全检，产品出厂质量可控性显著增强。

2.数据准确性与可追溯性升级前人工记录数据的错误率约为2%至3%，且纸质记录查询困难。升级后数据自动采集上传，消除了人工录入错误，数据与产品序列号一一绑定，可实现毫秒级查询追溯。客户统计上线后数据记录错误率降至0.1%以下（主要为产品序列号扫描错误，非测量数据错误）。

3.不合格品检出率升级前由于抽检比例低，部分光色参数超差的产品未能被检出，导致客诉率约为0.8%。升级后实现100%全检，不合格品在产线即被拦截，上线后三个月客户因光色参数问题导致的客诉率降至0.1%以下，退货率显著下降。

4.新产品检测能力客户新开发的全光谱灯具和可调色温灯具，在升级前缺乏有效的产线检测手段，只能依赖实验室积分球抽检，新产品量产进度受限。升级后CL-700A的宽波段光谱覆盖和低照度高速测量能力，使全光谱产品的光谱连续性评价和可调色温产品的多档位色温稳定性检测均可在产线完成，新产品从研发到量产的周期缩短了约2至3周。

运营成本与投资回报

1.人力成本节约升级前每条产线需配备1名专职检验员负责照度计检测和数据记录，三条产线共3人，另外实验室需2人负责积分球抽检和报告生成，检测环节共需5人。升级后产线检验员可由流水线操作员兼任（测量时间仅0.5秒，不影响产线节拍），实验室积分球仅保留1人负责研发测试和标准溯源，检测环节人力减少约2人，按人均年成本计算，每年可节约人力成本约15至20万元。

2.质量成本降低由于不合格品在产线被拦截，减少了因客诉和退货产生的质量成本。客户统计上线后三个月因光色参数问题导致的客诉处理费用和退货损失较上年同期减少了约60%，质量成本显著降低。

3.投资回报周期项目首期投入包括3台CL-700A设备、工位改造、软件开发和培训费用，总投资约数十万元。按每年节约的人力成本和质量成本计算，投资回报周期约为1至1.5年，经济效益显著。

客户反馈

客户质量部门负责人在项目验收时表示："CL-700A的引入解决了我们长期以来产线光色参数检测的瓶颈问题，100%全检的实现让我们对产品出厂质量更有信心，检测数据的自动化也大大减轻了检验员的工作负担。设备运行三个月来稳定性良好，测量重复性满足我们的要求，后续新增产线时会继续考虑配置CL-700A。"

六、同行业项目复制参考价值

本案例的实施经验对同行业LED照明制造企业具有较强的参考价值，以下从几个维度总结可复制的要点：

1.产线光品质全检模式的普适性本案例验证了以CL-700A为核心的产线光品质100%全检模式在中型LED照明企业的可行性。对于同样面临"积分球抽检效率低、普通照度计参数不全"痛点的照明企业，可直接参考本案例的设备选型和部署方案，在产线末端设置CL-700A检测工位，实现照度、色温、显色指数、色容差等参数的全检。该模式适用于商业照明、办公照明、家居照明、工业照明等各类LED灯具生产企业。

2.多品类共线生产的检测方案对于产品线丰富、多品类共线生产的照明企业，可参考本案例的"多套测量参数方案预设"做法。在CL-S30软件中针对不同产品类型预设对应的测量模式、参数列表和合格阈值，产线切换产品时只需在计算机上选择对应方案即可，无需重新调试设备，切换时间仅需数秒。这一做法有效解决了多品类共线生产时检测环节切换困难的问题。

3.检测数据自动化与MES对接路径本案例中基于CL-700A通信规格书开发定制数据采集程序、与MES系统对接的做法，可为有信息化基础的照明企业提供参考。CL-700A提供完整的通信协议和指令集，企业IT团队可基于此开发数据自动采集、合格判定、报告生成等功能，实现检测环节的全流程自动化。对于暂无MES系统的小型企业，可直接使用CL-S30软件的数据导出功能（CSV格式），用Excel进行数据汇总和报告生成，同样可提升数据处理效率。

4.低照度和特殊光谱产品的检测能力建设随着全光谱照明、健康照明、可调色温照明等新产品的普及，越来越多的照明企业面临低照度和特殊光谱产品的检测需求。本案例中CL-700A的0.01lx低照度测量能力和360至1000nm宽波段光谱覆盖能力，为这类新产品的产线检测提供了有效手段。计划布局全光谱或健康照明产品线的企业，在选型时应重点关注设备的低照度性能和光谱范围，避免后续产品升级时检测设备成为瓶颈。

5.分阶段实施与可扩展架构本案例采用分阶段实施策略：首期配置3台CL-700A覆盖三条主力产线，验证方案可行性后再逐步扩展。这种"先试点、后推广"的实施方式可降低项目风险，便于在试运行阶段发现问题并优化。同时，CL-700A支持最多15台多点同步测量的架构设计，使企业在新增产线或增加检测工位时可直接扩展设备数量，无需更换系统架构，保护前期投资。对于产线数量较多的大型照明企业，可参考这一可扩展架构，统一规划检测系统。

6.标准操作流程与人员培训要点本案例建立的"班前期间核查—产品定位—方案选择—触发测量—自动判定—数据上传"标准操作流程，以及针对检验员的操作培训内容，可为同行业企业提供参考。重点培训要点包括：CL-700A的正确摆放和受光窗保护、零位校准的重要性、不同产品对应测量方案的选择、不合格品的处理流程、设备日常清洁和维护方法等。建立标准化的操作流程和培训体系，是确保检测数据稳定可靠的关键。

七、案例整体总结

本案例记录了柯尼卡美能达CL-700A分光辐射照度计在某LED照明制造企业产线光品质检测升级项目中的完整落地过程。项目从客户痛点分析出发，经过选型对比、设备部署、软件配置、试运行优化到正式上线，验证了CL-700A在LED照明产线检测场景中的适配性和实用性。

从应用效果来看，CL-700A的引入使客户实现了产线光色参数100%全检，单台产品测量时间从5至10分钟缩短至0.5至2秒，每班检测数量从约50台提升至600至800台，检测数据自动记录消除了人工录入错误，不合格品检出率显著提升，客诉率从0.8%降至0.1%以下，同时节约了检测环节的人力成本，项目投资回报周期约1至1.5年。这些数据表明，以CL-700A为核心的产线检测方案在提升检测效率、保障产品质量、降低运营成本等方面具有显著价值。

从行业参考价值来看，本案例的产线全检模式、多品类方案预设、数据自动化对接、低照度特殊光谱检测能力建设、分阶段可扩展实施等经验，均可为同行业LED照明企业的检测升级提供参考。无论是中型企业的产线全检改造，还是大型企业的多产线统一检测系统建设，CL-700A凭借其多参数同步输出、高速测量、宽量程宽波段、紧凑易集成、多点可扩展等特性，都能提供灵活可靠的检测解决方案。

需要说明的是，本案例中的数据为该客户项目的实测统计值，不同企业因产品类型、产线配置、管理水平不同，应用效果可能存在差异，仅供参考。企业在规划检测升级项目时，建议结合自身产品特点和检测需求，与设备供应商进行充分的技术沟通和方案验证，选择最适合自身情况的设备配置和实施方案。如果您有任何疑问，请联系深圳银飞电子科技专业客服人员吧。
