Fluke RotAlign Elite 激光对中仪 | 高精度旋转设备轴对中校准仪器的详细资料

Fluke RotAlign Elite 是搭载 SensAlign 7 平台的高端激光对中仪，支持多机组串联、原位万向轴对中，集成软脚诊断与振动测量功能，适配石化、电力、冶金等行业复杂对中任务，助力设备稳定可靠运行。

1、产品简介

在工业旋转设备运维体系中，轴系对中精度直接影响设备运行寿命、能耗水平与生产稳定性。传统百分表对中与入门级激光对中设备，普遍存在操作繁琐、大错位工况适配差、环境抗干扰能力不足、数据管理效率低等痛点，难以满足复杂工业场景的精细化运维需求。Fluke RotAlign Elite 作为 RotAlign Touch 系列的高精度升级型号，搭载 SensAlign 7 技术平台，以单激光光学架构与智能算法为核心，面向高级对中任务设计，可覆盖多机组联动、万向轴原位校准等复杂场景，为工业企业提供精准、高效、可追溯的轴对中解决方案。

核心定位

Fluke RotAlign Elite 属于面向中高端工业运维市场的精密几何量校准检测仪器，定位高级对中任务场景，可替代传统百分表对中方式与基础款激光对中设备，兼顾测量精度、操作效率与数字化管理能力，适配企业预测性维护体系的建设需求。

适用行业

产品覆盖石油化工、电力能源、冶金矿山、市政水处理、制浆造纸、船舶与高端装备制造等多个行业，可服务于设备安装调试、定期预防性维护、故障排查诊断、大修后回装校准等全运维周期场景。

核心优势

Elite 以单激光技术为核心架构，简化现场部署流程，配合冻结帧测量功能适配大错位初始工况；搭载 ASI 主动情景智能算法，可补偿现场环境干扰，提升测量结果稳定性；支持多机组串联、原位万向轴对中等复杂配置；集成软脚诊断、振动测量、趋势监测等复合功能，搭配可定制报告与云端管理软件，实现从测量到数据管理的全链路闭环。

2、产品核心功能与技术原理

单激光测量技术

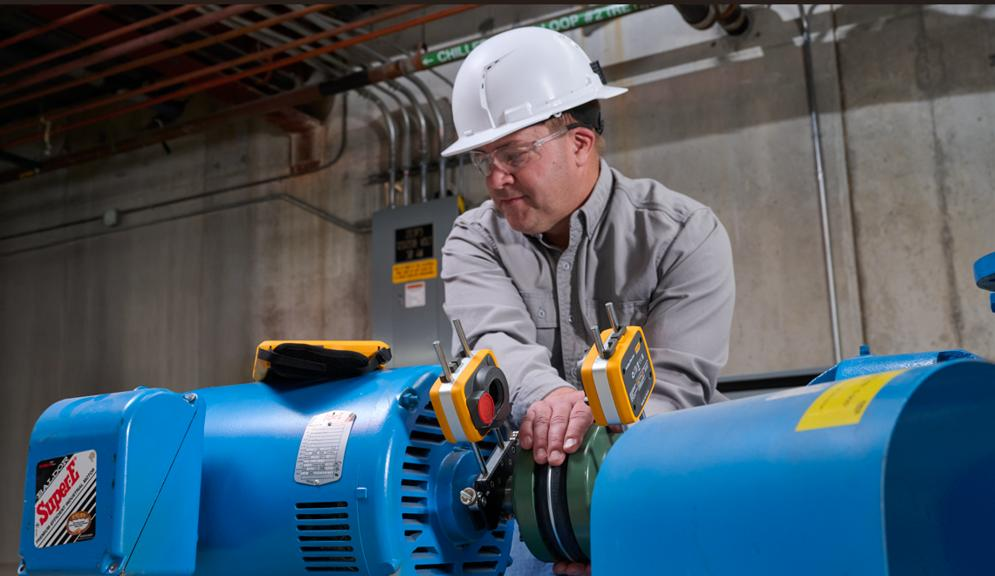

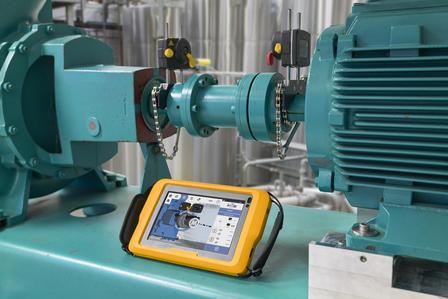

传统双激光对中仪需要在设备两端分别布置激光发射与接收单元，硬件组件多、安装调试步骤繁琐，当设备初始错位量较大时，激光光斑容易脱离接收靶面，需要人工反复进行预对中操作，大幅拉长作业准备时间。 Fluke RotAlign Elite 采用单激光器搭配双高分辨率位置敏感探测器（PSD）的光学架构，内置 MEMS 倾角仪实时采集姿态角度，配合冻结帧扩展测量功能，仅需一套光学单元即可同时采集垂直与水平两个方向的偏差数据。通俗来讲，即便设备初始偏移量较大，仪器也可以快速锁定光斑完成有效数据采集，无需人工提前反复预调整，既简化了操作流程，也提升了狭小空间、大错位工况的适配能力。

ASI 主动情景智能技术

工业现场普遍存在设备本体振动、轴转动扰动、人员操作偏差、环境光线干扰等问题，多数产品的标称精度为实验室理想环境下的参数，在实际现场作业时，测量结果容易出现波动，重复性与可靠性下降。 Elite 搭载的 ASI 主动情景智能技术，可在测量与调整的全过程中，实时识别外部环境干扰因素，对测量数据进行动态补偿；同时通过软件流程主动引导操作人员规范作业步骤，减少人为操作带来的误差。即便在工况条件复杂的生产现场，也能提供稳定、可重复的对中测量结果，缩小了实验室标称参数与现场实际应用效果的差距。

全链路软件功能体系

实时移动修正：调整设备地脚垫片的过程中，屏幕可同步刷新水平与垂直方向的偏差数值，技术人员可边调整边观察数据，无需反复停机盘轴复测，大幅缩短调试时长。

可定制报告系统：内置详尽模板与简要模板两套基础方案，支持用户自定义报告布局、选择数据与图形模块、调整章节顺序，并可保存个性化模板，适配不同企业的报告归档标准。

内置 ROI 计算器：用户输入设备停机损失、备件更换成本、能耗单价等参数后，软件可自动计算精准对中带来的成本节约与收益，量化对中任务的运维价值，为投资决策提供数据参考。

ARC 4.0 云端管理：搭配 ARC 4.0 PC 端软件，可实现测量数据云端存储与共享，打通现场运维人员与后端可靠性团队的数据链路，支持设备绩效跟踪、历史趋势分析与跨团队协作。

3、详细技术参数表

注：具体参数以产品官方正式手册为准，特殊工况适配可咨询技术人员确认。

4、产品核心优势（对比市面同类产品差异化亮点）

单激光架构，部署效率与大错位适配性更强

市面多数激光对中仪采用双激光收发架构，两端都需要安装光学组件，零部件数量多，现场部署调试耗时长；且设备初始错位较大时光斑容易脱靶，必须人工反复预对中才能开始测量。Fluke RotAlign Elite 采用单激光架构，硬件组件更少，安装步骤更简化；配合冻结帧测量功能，大错位工况下可直接采集数据，无需人工预对中，在狭小联轴器空间内作业优势更为明显。

主动抗干扰算法，现场测量稳定性更优

多数同类产品的标称精度为实验室理想环境下的参数，在工业现场存在振动、设备扰动的场景下，测量结果波动大，重复性不足。Elite 搭载的 ASI 主动情景智能技术，可实时识别振动、轴转动等外部干扰并进行动态补偿，同时规范操作人员动作，降低人为误差，让复杂工况下的测量结果更稳定、可复现性更强。

复杂工况覆盖全面，适配高端运维需求

中端激光对中仪大多仅支持 2-4 台设备的简单机组对中，面对万向轴设备通常需要拆卸后才能测量，作业成本高、周期长。Fluke RotAlign Elite 支持最多 14 台机器的串联机组对中，可适配多联轴器布局的长流程产线；同时支持原位万向轴对中，无需拆卸万向轴即可完成检测，可满足炼化、电厂等行业大型复杂设备的运维需求。

软件增值能力完善，贴合数字化运维趋势

多数同类产品仅具备基础测量功能，报告格式固定，数据仅能本地存储，难以融入企业数字化运维体系。Elite 支持报告高度自定义，内置 ROI 价值量化工具，搭配 ARC 4.0 软件可实现云端数据协同，从单一测量工具升级为运维数据采集节点，适配企业设备全生命周期管理的需求。

一体化复合诊断，减少多仪器切换成本

普通激光对中仪仅能完成对中测量，排查软脚、振动异常等问题需要额外携带专用检测设备，现场作业切换繁琐。Fluke RotAlign Elite 集成软脚诊断、基础振动测量、趋势监测等功能，一台设备可覆盖多项运维检测需求，减少现场携带仪器的数量，提升故障排查的整体效率。

5、产品适用场景

行业应用场景

石油化工行业：炼化装置离心泵、往复压缩机、搅拌器、多机组联动生产线的对中校准，适配装置大修、日常预防性维护等作业需求。

电力能源行业：火电、水电站的汽轮机辅机、引风机、给水泵、发电机联轴器对中，凝汽器相关设备的校准与真空系统设备维护。

冶金矿山行业：轧钢生产线传动设备、大型风机、水泵、减速机的对中维护，可适配粉尘、振动较强的恶劣现场环境。

市政与水处理行业：大型供水泵组、污水处理曝气设备、污泥脱水设备的安装调试与定期对中维护。

制浆造纸与高端制造：造纸生产线传动辊组、精密装备测试台、高端电机设备的高精度对中安装与校准。

典型作业场景

新机安装调试：设备就位后的初始对中校准，保障安装精度符合设备运行要求。

定期预防性维护：按运维周期开展对中检测，跟踪设备偏移趋势，提前排查故障隐患。

大修后回装校准：设备拆解维修后的复位对中，确保回装精度达标，降低运行故障风险。

故障排查诊断：结合振动测量功能，排查由不对中、软脚问题引发的设备振动异常。

万向轴原位检测：无需拆卸万向联轴器，直接完成对中测量，减少拆装工时与停机成本。

6、操作与使用优势

现场部署轻量化

Fluke RotAlign Elite 采用单激光单元配套夹具的方案，零部件数量更少，安装步骤简化，可有效缩短现场准备时间；夹具适配多种常见轴径规格，狭小联轴器空间内也可快速布置，降低现场作业的空间限制。

测量调整高效化

冻结帧功能可适配大错位初始状态，无需人工反复预对中；开启实时移动模式后，调整设备地脚垫片的过程中，偏差数值同步刷新，无需反复停机盘轴复测，单台设备的调试时长可大幅缩短，检修窗口期内的作业效率更高。

复杂任务向导化

软件内置多机组对中、万向轴对中、垂直对中等专项作业向导，分步引导操作流程，降低复杂任务的操作门槛，即便经验较少的操作人员，也可按流程完成基础作业，减少人为操作失误。

报告输出定制化

Elite 提供灵活的报告选项，除内置的详尽与简要两套标准模板外，用户可根据自身工作流程，自定义报告布局、选择需要包含的数据项与图形内容，调整章节顺序并保存个性化模板，一键生成符合企业标准的检测报告，省去手动整理报告的工作量。

数据管理协同化

测量数据可通过 ARC 4.0 软件同步至云端，现场技术人员与后端可靠性团队可实时共享数据，开展跨部门协作、设备绩效跟踪与历史趋势分析，打通运维数据链路，适配企业数字化运维体系建设。

复合诊断一体化

完成对中测量后，可直接开展软脚诊断、基础振动检测，一台设备覆盖多项运维检测需求，减少现场携带仪器的数量，降低多设备切换的时间成本，提升整体作业效率。

7、售后保障与产品资质

原厂品质与溯源保障

Fluke RotAlign Elite 为原厂正品设备，出厂附带原厂校准相关文件，产品生产与校验遵循对应工业标准，确保测量数据的可靠性与计量溯源性，可满足企业 ISO 体系管理与计量审核的基础要求。

标准质保与维修服务

整机提供原厂标准质保服务，质保期内非人为损坏的硬件故障，可享受对应免费维修或更换服务；企业可根据自身需求选购延保服务。常规故障可提供本地化检测与维修支持，减少设备返厂周期，保障运维工作连续性。

技术支持与培训服务

提供产品操作培训、现场技术指导服务，帮助运维团队快速掌握设备操作与高级功能应用；配备专业技术团队，可远程解答设备使用过程中的技术问题，定期提供行业应用相关的技术交流支持。

配套增值服务

可提供样机演示、现场试用测试服务，企业可结合自身真实工况验证设备适配性后再进行采购；支持配套夹具、专用配件的选购服务，满足特殊工况的使用需求。

8、常见问题 FAQ

Q1：Fluke RotAlign Elite 和普通双激光对中仪，实际作业中有什么核心区别？

A：普通双激光对中仪需要在设备两端分别布置发射与接收单元，安装步骤多，且初始错位较大时容易出现光斑脱靶，需要人工反复预对中。Elite 采用单激光架构，配合冻结帧测量技术，大错位工况下也可直接采集数据，无需预对中；同时搭载 ASI 主动情景智能算法，可补偿现场振动等环境干扰，复杂工况下测量结果的稳定性更优。

Q2：Elite 是否支持万向轴设备的对中测量，需要拆卸万向轴吗？

A：Fluke RotAlign Elite 支持原位万向轴对中功能，满足测量安装条件的前提下，无需拆卸万向轴本体即可完成对中检测，可大幅减少设备拆装的工时与停机成本，适配带万向联轴器的传动设备运维需求。

Q3：这款设备最多可以支持多少台设备的串联机组对中？

A：Elite 最多支持 14 台机器的串联机组对中，可适配多联轴器布局的长流程生产线，满足炼化、冶金等行业大型联动产线的对中校准需求，测量流程可通过软件向导分步引导完成。

Q4：设备自带的 ROI 计算器有什么实际作用？

A：ROI 计算器是 Elite 内置的运维价值量化工具，用户可输入设备停机损失、备件更换成本、能耗单价等参数，软件会自动计算精准对中带来的成本节约与收益，量化每项对中任务的价值，为运维投资决策提供数据参考。

Q5：测量报告可以自定义格式吗，能不能适配企业内部归档要求？

A：可以。Fluke RotAlign Elite 提供灵活的报告选项，除自带的详尽与简要两套模板外，用户可自定义报告布局、选择需要包含的数据与图形、调整章节顺序，并保存个性化模板，可适配不同企业的内部报告归档标准。

Q6：这款设备可以检测设备振动问题吗？

A：Elite 集成了基础振动测量功能，可配合对中工作同步开展设备振动筛查，辅助排查不对中引发的振动异常；如需深度的频谱分析与故障诊断，建议搭配专业的振动分析设备使用。

整体来看，Fluke RotAlign Elite 是一款面向复杂工业对中场景的高端激光对中仪器，既解决了传统对中方式操作繁琐、精度不足、工况适配性差的痛点，也通过数字化功能适配了工业运维升级的趋势。对于存在多机组联动、万向轴设备、复杂工况的工业企业而言，Elite 可有效提升对中作业效率，保障设备运行可靠性，量化运维工作价值，助力企业完善预测性维护体系，降低生产运维综合成本。企业可根据自身设备规模与运维需求，选择适配的配置方案，也可申请样机演示验证实际使用效果。
