WIKA CTD9350-165干井式校验仪的详细资料

在生物制药、食品加工等对温度控制精度要求严苛的行业中，中低温区间（-35~165°C）的传感器校准直接关系到产品质量与合规性。传统校准设备常面临低温稳定性不足、温度均匀性差、操作复杂等痛点，难以满足实验室、车间及现场的多场景需求。WIKA作为全球传感技术领军企业，推出CTD9350-165干井式校验仪，隶属于“Smartinsensing”产品线，专为中低温精准校准设计。该仪器融合黄铜加热块技术、优化PID控制算法与一体化智能设计，实现了-35~165°C范围内的高精度测量与快速校准，成为生物、制药、食品行业及计量实验室的首选校准解决方案，其权威性能已通过IEC-61010-1标准及RoHS合规认证，数据均来自WIKA官方数据手册（CT41.39），具备极高参考价值。

仪器概述

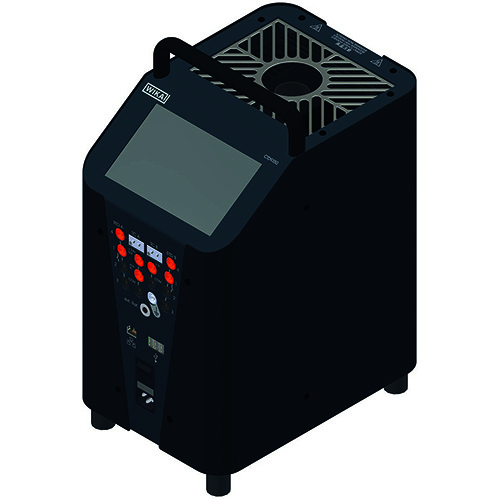

WIKA CTD9350-165干井式校验仪是CTD9350系列的中低温旗舰型号，核心定位为工业级中低温高精度校准设备，专注解决-35~165°C（-31~329°F）区间的温度传感器校准需求。该仪器采用一体化结构设计，集成温度发生、信号测量、数据处理与报告生成四大核心功能，无需额外设备即可完成电阻温度计、热电偶、变送器等多种传感器的校准，适配实验室精密校准、车间日常校验及现场应急校准等多场景。与同系列CTD9350-700（高温型号）相比，CTD9350-165以黄铜2.0375材质加热块为核心，优化了中低温区间的温度均匀性与稳定性，尤其适配生物制药的冷链监控、食品加工的温控设备校准、计量实验室的中低温标准传递等场景，其轻量化工业设计（重量13.5kg）与宽电压适配（100-240V50/60Hz）进一步提升了现场使用的灵活性。

核心技术参数解析

基于WIKA官方数据手册（CT41.39），CTD9350-165的核心技术参数如下表所示，涵盖温度性能、加热块特性、运行指标、物理规格及电气安全等关键维度，所有数据均经原厂严苛验证，具备权威参考价值：

上表数据显示，CTD9350-165在中低温区间的性能优势尤为突出：径向均匀性达±0.020K，意味着传感器感温元件所处温度场的径向差异不超过0.02°C，远优于工业级校准设备平均水平；外部参考探头±0.008K的温度稳定性，确保了长期校准过程中的数据重复性。黄铜2.0375材质加热块虽导热系数（约100W/(m・K)）略低于铝青铜，但在中低温区间具备更稳定的热膨胀系数（约19×10^-6/°C），有效避免温度循环导致的块体变形，配合优化的加热结构，使仪器从20°C升至165°C仅需14分钟，冷却时间仅11分钟，显著提升校准效率。此外，375W的低功耗设计的同时，适配100-240V宽电压范围，使其可在全球不同地区的实验室或车间灵活使用。

结构设计与核心组件

CTD9350-165的结构设计遵循“精准、耐用、便捷”三大理念，核心组件包括加热块系统、集成测量仪器、操作显示单元及通信接口，各部分协同保障中低温校准的高效与精准。
加热块系统是核心部件，采用黄铜2.0375合金锻造而成，该材质在-35~165°C区间具备优异的热稳定性与导热均匀性，尤其适合中低温场景下的温度场建立。插入件尺寸为Ø28×150mm，浸入深度145mm，可通过更换不同孔径的钻孔插入件（如1.5mm、3mm、10mm等），适配直径≤9.5mm的各类传感器，极大提升通用性。与CTD9350-700的铝青铜加热块相比，黄铜材质更适配中低温区间的热传导需求，配合“上端递增”的加热功率设计，有效补偿低温环境下的热损耗，是仪器径向均匀性达±0.020K的关键。
集成测量仪器具备强大的多通道测量能力，支持2路电阻温度计（兼容Pt100、Pt1000、Ni100等）、2路热电偶（覆盖K、J、N、E等8种类型）、1路电流信号（0-24mA）、1路电压信号（0-12V）及2路开关测试。其测量精度处于行业领先水平：Pt100传感器校准精度达±0.03°C（-200~850°C范围），电流信号测量精度为满量程的0.01%，4线制连接方式可消除引线电阻影响，确保数据可靠性。

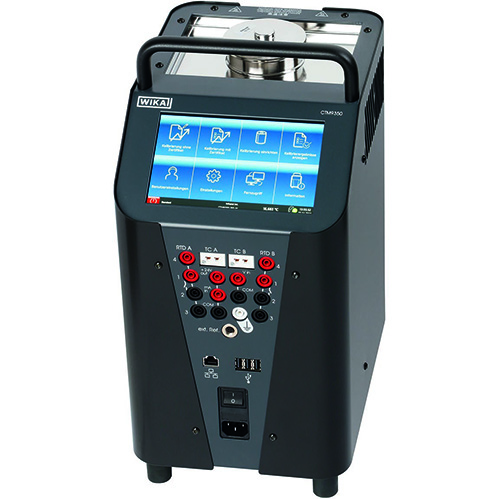

操作显示单元采用7英寸彩色触摸屏（夹层安全玻璃材质），分辨率达0.001°C，支持中英文菜单切换，可清晰显示实时温度、校准进度、测量数据等信息。菜单功能涵盖“无证书校准”“带证书校准”“远程控制”“数据导出”，用户可快速创建校准任务，设置无限量测试点，校准完成后自动生成EN10204标准3.1检验证书或DAkkS认证证书（符合ISO/IEC17025），证书可通过USB接口导出，无需额外软件。
通信接口方面，仪器配备3个USB接口、1个以太网接口，支持OPCUA、串行通信及HTTP协议，Baud率2400，测量速率1次/秒，可实现远程控制与数据同步，适配实验室信息管理系统（LIMS）的数据上传需求，满足智能化校准需求。

测试原理深度解析

CTD9350-165采用“热传导式温度比对法”作为核心测试原理，结合中低温场景优化的结构设计与算法，实现高精度校准，具体流程如下：
温度场建立：仪器通过内置375W加热元件对黄铜加热块进行加热，加热功率采用“上端递增”设计，补偿中低温环境下的热辐射损耗。控制算法基于优化的PID（比例-积分-微分）调节，结合外部或内部参考探头的温度反馈信号（外部探头精度更高，达±0.100K），实时调整加热功率，使加热块温度快速逼近目标值并稳定。参考探头采用高精度铂电阻（如Pt1000），信号经≥24位AD转换器转换为数字信号，为控制算法提供精准输入，确保温度稳定性达±0.008K（外部探头）。
热传导与温度平衡：待校准传感器通过插入件插入加热块深孔（浸入深度≥145mm），确保感温元件与加热块充分接触。黄铜加热块的高导热均匀性使热量快速传递至传感器，传感器感温元件吸收热量后温度逐渐升高，直至与加热块达到热平衡（温度变化率≤0.01K/min）。此时传感器输出信号（电阻、热电势或电流）稳定，为精确测量奠定基础。黄铜材质在中低温区间的低热膨胀系数，避免了块体变形导致的热接触不良，是温度均匀性达±0.020K（径向）的核心保障。
信号测量与比对：集成测量仪器对传感器输出信号进行高精度采集：对于Pt100等电阻温度计，采用4线制连接消除引线电阻影响，测量电阻值后依据IEC60751标准分度表转换为温度值；对于K型等热电偶，测量热电势并结合内置传感器的冷端补偿数据，计算实际温度。同时，参考探头测量加热块真实温度（标准值），将传感器测量值与标准值比对，计算误差（ΔT=测量值-标准值）。
校准结果判定与证书生成：仪器根据预设允许误差范围（如±0.5°C）判定传感器合格性，自动记录各校准点温度、误差、测量时间等数据，生成符合EN10204或DAkkS标准的校准证书。证书包含校准设备信息、参考标准、不确定度评定（k=2）等内容，确保结果可追溯，满足生物制药、食品行业的合规要求。
CTD9350-165在中低温场景的原理优势显著：黄铜加热块适配-35~165°C热传导特性，优化PID算法缩短稳定时间（低温点稳定时间≤8分钟），极小的温度波动（加载影响±0.010K）降低测量不确定度，共同支撑其高精度校准能力。

功能特性与操作优势

CTD9350-165的功能设计围绕“提升效率、降低难度、保障权威”三大目标，具备多项行业领先特性：
其一，极致操作便捷性。7英寸彩色触摸屏搭配图形化菜单，逻辑清晰，无需专业培训即可上手。校准流程简化为三步：选择校准模式（带/不带证书）、设置目标温度点、插入传感器，仪器自动完成升温、稳定、测量、记录全流程。温度变化时，实时显示升降温时间预估，帮助用户合理安排工作，提升productivity。双语菜单（中英文）与自定义证书信息功能（校准单位、操作人员等），进一步适配不同地区用户需求。
其二，中低温精准控制。专为中低温优化的PID控制算法，结合黄铜加热块的热稳定性，实现外部参考探头±0.008K的温度稳定性，加载影响仅±0.010K，温度波动极小。轴向±0.100K、径向±0.020K的均匀性指标，确保传感器感温元件所处温度场一致，显著提升校准重复性。与高温型号相比，CTD9350-165在-35°C低温点仍能保持稳定性能，解决传统设备低温段精度衰减问题。
其三，高效升降温能力。375W功率配置与优化加热结构，使仪器从20°C升至165°C仅需14分钟，从-35°C升至165°C也仅需16分钟；冷却时间更短，从165°C降至20°C仅11分钟，从20°C降至-30°C需13分钟，大幅缩短校准周期，尤其适合批量传感器校准场景。
其四，权威合规与数据安全。支持自动生成EN102043.1检验证书与DAkkS认证证书，符合ISO/IEC17025标准，满足生物制药、食品行业的合规审核要求。校准数据可通过USB接口导出PDF格式证书，或通过以太网同步至LIMS系统，避免数据丢失。仪器通过IEC-61010-1安全认证与RoHS合规，使用安全可靠。
其五，工业级耐用设计。外壳采用高强度工程塑料，提手高度50mm，便于携带移动，适合现场校准。工作环境适应能力强：可在海拔2000米以下、温度0-50°C、相对湿度≤80%（31°C以下）环境稳定运行，存储温度范围-10~60°C，满足大多数工业现场与实验室条件。

应用领域与校准流程

（一）应用领域
CTD9350-165的应用场景高度聚焦中低温需求领域，根据官方数据手册，其核心应用包括：
生物制药行业：药品冷藏链温度传感器校准、发酵罐温控设备校准、实验室低温恒温器校准，满足GMP合规要求；
食品行业：食品冷藏库测温仪表校准、巴氏杀菌设备温度传感器校准、冷链运输温控器校准，保障食品质量安全；
计量实验室：中低温标准传递、校准证书出具，作为二级标准设备使用；
通用工业：车间中低温工况传感器日常校验、环境监测设备校准等。
与CTD9350-700的高温应用（发电厂、化工装置）形成互补，CTD9350-165的-35~165°C量程完美适配对低温有要求的行业，如药品冷冻储存（-30°C）、食品冷藏（0~4°C）、常规工业温控（-35~165°C）等场景的传感器校准。

（二）标准校准流程
准备阶段：将仪器放置于水平台面，连接AC100-240V电源（无需额外电压转换），插入适配孔径的插入件（如3mm孔径），可选配外部参考探头（提升精度），确保仪器接地良好。
参数设置：通过触摸屏选择“带证书校准”或“无证书校准”模式，输入校准任务信息（传感器编号、校准单位、操作人员），设置校准温度点（标准配置6个均匀分布点，如-30°C、0°C、50°C、100°C、130°C、165°C，支持自定义点）。
传感器安装：将待校准传感器插入插入件，确保感温元件完全浸入加热块（浸入深度≥145mm），根据传感器类型连接至对应接口（铂电阻接4mm香蕉插孔，热电偶接迷你端子）。
自动校准：启动校准程序，仪器自动按设定温度点升温/降温，每个点稳定后记录参考温度与传感器测量温度，计算误差；过程中实时显示进度与稳定状态，无需人工干预。
结果处理：校准完成后，仪器自动生成校准证书，可通过USB接口导出；用户可查看各点误差曲线，判定传感器合格性，不合格传感器可调整后重新校准。

配件与维护保障

（一）核心配件

（二）维护保障
校准周期：WIKA推荐校准周期为1年，可根据使用环境调整；标准校准需在6个均匀分布的温度点进行，支持用户自定义校准点。
标准交付清单：主机、1.5m安全电源cord、插入件更换工具、PC/网络电缆、备份USBstick、操作手册、校准证书。
存储与运输：避免剧烈震动，存储温度-10~60°C，相对湿度≤80%（无冷凝）；运输时建议使用专用运输箱（订购代码CTX-A-KC-3），防止损坏。
注意事项：仅室内使用，竖直安装；工作环境需通风良好，避免粉尘与腐蚀性气体；电源需配备保护接地（PE），确保电气安全。

WIKA CTD9350-165干井式校验仪以-35~165°C的精准校准能力、行业领先的温度均匀性与稳定性、便捷的操作体验，成为中低温校准领域的标杆产品。其黄铜加热块的中低温适配设计、快速升降温性能、权威证书生成功能，完美契合生物制药、食品行业的合规需求与计量实验室的精密校准要求。配合完善的配件体系与专业维护保障，仪器不仅能提升校准效率、降低操作门槛，更能为质量控制提供可追溯的权威数据支持。在工业智能化与行业合规性要求日益提高的背景下，CTD9350-165将持续为中低温领域的精准测量赋能，助力企业实现高效、合规、智能的校准管理。
