TH1778A 直流偏置电流源的详细资料

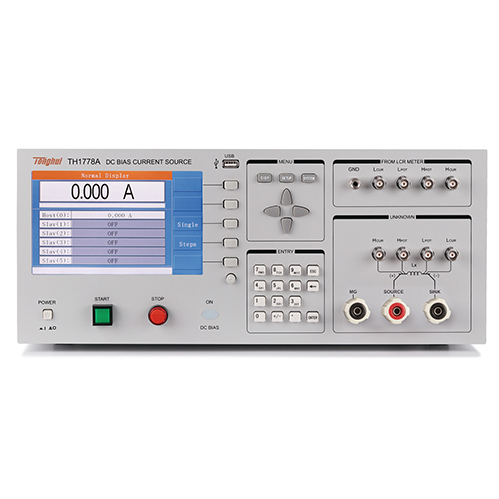

TH1778A 直流偏置电流源是同惠电子推出的高精度、高性能的直流电流源，广泛应用于磁性电感器的交直流叠加测试及其他需要大电流的测试场合。本文将从产品概述、性能特点、技术参数、应用领域及操作界面等多个方面对TH1778A 进行详细介绍。

一、产品概述

TH1778A/B 系列直流偏置电流源是同惠电子凭借其在偏置电流源领域深厚的技术积淀和广泛的市场调研后推出的产品。该系列电流源采用了高性能CortexM3内核的ARM处理器，具备图形化操作界面，操作便捷。仪器采用新一代交直流叠加测试原理，适应高精度、高频化的测试要求，内置高性能嵌入式MCU，能迅速响应主从机的状态或故障并实时指示，帮助提升工作效率。

二、性能特点

1、高功率输出：

   提供单台0-20A恒流输出，最大支持6台联机，最大可达120A恒流输出，满足大功率测试需求。

2、高精度与高分辨率：

   电流步进范围广泛，从0mA到20A，分辨率高达5mA，确保测试结果的精确性。

3、宽频率响应：

   频率响应范围0Hz-2MHz，适应各种高频测试需求。

4、多种输出方式：

   支持单一电流和步进扫描两种电流输出方式，满足不同测试场景的需求。

5、图形化操作界面：

   全新设计的图形化操作界面，全触摸操作，方便快捷，支持中英文双语显示。

6、强大的文件管理系统：

   支持实时1组、自定义99组的用户配置文件保存，文件管理简单高效。

7、SCPI指令系统：

   提供两种模式的SCPI指令系统，方便组建生产线或单联测试，支持与任何参照本仪器SCPI指令系统设计的且带串口的设备连接。

8、高可靠性与稳定性：

   仪器内置故障自检功能，确保测试过程中的稳定性和可靠性。

三、技术参数

以下是TH1778A 直流偏置电流源的主要技术参数：

型号：TH1778A

显示：7英寸800×480 RGB TFT LCD屏

操作：实体按键+脚控开关，受控于主机

量程：

  1.000A/5.000A/20.0A

电流步进范围：

  0mA-1.000A，分辨率5mA

  1.000A-5.000A，分辨率25mA

  5.0A-120.0A，分辨率100mA

支持测量频率：1kHz-2MHz

扫描调整时间：10ms-3600s

扫描调整最小步进：25mA/100mA

最大输出电压：10V

最大允许直流电阻：R max = V max / I (Ω)

最大允许电感量：L max = V max / di/dt (mH)

量程方式：自动

启动及停止控制方式：START/STOP实体按键、总线受控于主机

连续加载最大电流时间：2-3h，不间断输出

功能：仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等

接口：RS232、SlaverLink

工作环境：温度0℃-55℃，湿度＜90%RH

适配器电源要求：电压AC 220V/110V（1±10%），频率50Hz/60Hz（1±5%）

体积：单台430（W）×177（H）×473（D）mm

重量：单台18kg

四、应用领域

TH1778A/B 系列直流偏置电流源广泛应用于以下领域：

电感器/电抗器直流特性分析：用于测试电感器和电抗器的直流特性，如电感量、电阻值等。

铁芯/铁氧体材料饱和特性分析：分析铁芯和铁氧体材料在直流偏置下的饱和特性。

其他材料的直流特性分析：测试其他材料的直流特性，如电阻、电容等。

磁性材料的分析：为磁性材料的分析提供方便使用的磁化电流。

五、操作界面与功能

TH1778A 直流偏置电流源采用全新的图形化操作界面，全触摸操作，方便快捷。界面支持中英文双语显示，用户可根据需要选择合适的语言。仪器还提供了5种脚控模式，方便用户在不同场景下进行操作。

在功能方面，TH1778A 提供了多种实用的功能，如仪器故障自检、99组自定义文件管理、双进度条指示、从机软开关、实时操作等。此外，仪器还支持SCPI指令集，方便组建生产线或单联测试，并支持与任何参照本仪器SCPI指令系统设计的且带串口的设备连接。

六、总结

TH1778A 直流偏置电流源是一款高性能、高精度的直流电流源，具有广泛的应用领域和强大的功能特点。其高功率输出、高精度与高分辨率、宽频率响应以及图形化操作界面等特点，使得其在磁性电感器的交直流叠加测试及其他需要大电流的测试场合中具有显著的优势。同时，其强大的文件管理系统和SCPI指令系统也为用户提供了极大的便利性和灵活性。
