大功率直流偏置电流源TH1779的详细资料

TH1779是同惠电子推出的一款大功率直流偏置电流源。它采用高性能微处理器,能提供0.1-50A的单路恒流输出,通过主从并联方式,最大输出电流可扩展至0.1-300A。此外,TH1779还采用新一代交直流叠加测试原理,适应高精度、高频化的测试要求,内置高性能嵌入式MCU,能迅速响应主从机的状态或故障并实时指示。该产品适用于磁性电感的交直流叠加测试及需要大电流的测试场合。



1.、产品概述:

   产品定位:TH1779是元器件参数测试仪-电感偏流测试系统中的直流偏置电流源,由同惠电子推出,凭借其深厚的技术积淀和广泛的市场调研。

   适用范围:适用于磁性电感的交直流叠加测试及需要大电流的测试场合,同时能作为磁性材料分析时的磁化电流源。

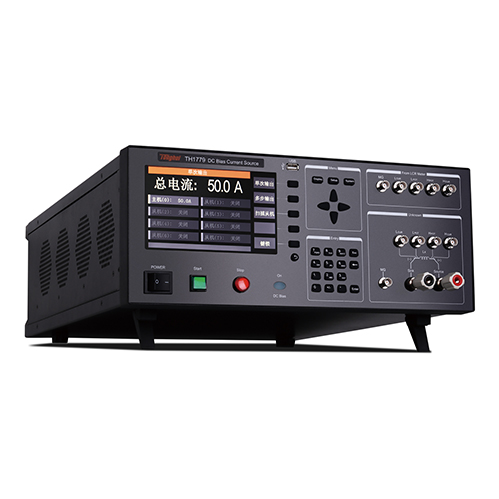

 TH1779 .jpg

2.、技术规格:

   输出电流:单台设备可提供0.1-50A的恒流输出,通过主从方式并机,最大输出电流可提升至0.1-400A。

   频率响应:支持0Hz-2MHz的频率响应,满足高频化测试需求。

   开路电压:最大输出电压为16V。

   电流步进:电流步进范围为0mA-50A,分辨率高达100mA。



3.、操作与控制:

   控制方式:提供实体按键和脚踏开关两种控制方式,确保操作者的安全和便捷性。

   图形化界面:配备7英寸800×480 RGB TFT LCD屏,全图形化界面,支持中英文操作。

   指令模式:支持两种SCPI指令模式,适应性强,可与其他LCR电桥等设备连接。



4.、扩展性与灵活性:

   主从机模式:支持主/从机控制模式,最多可支持8台设备联机,实现大电流输出。

   可裁剪性与可扩展性:设计灵活,可根据实际需求进行裁剪和扩展。



5.、性能特点:

   高性能微处理器:采用新一代高性能微处理器,确保设备的高性能和稳定性。

   实时指示与故障自检:内置高性能嵌入式MCU,能迅速响应主从机的状态或故障,并实时指示,帮助提升工作效率。

   多种电流输出方式:支持单一电流和步进扫描两种电流输出方式,满足不同测试需求。



6.、应用领域:

   电感器/电抗器测试:用于电感器/电抗器的直流特性分析。

   材料分析:可用于铁芯/铁氧体材料饱和特性分析及其他材料的直流特性分析。



7.、附件与选配件:

   随机附件:包括多种偏流源连接电缆、测试电缆、控制电缆等。

   选配件:提供多种直插器件和底电极器件的偏流测试夹具,以满足不同测试需求。



8.、物理规格:

   尺寸与重量:单台设备尺寸为430(W)×177(H)×585(D)mm,净重26.5kg。



9.、环境要求:

   工作温度:正常工作温度为0℃-55℃,参比工作温度为23(±5)℃。

   工作湿度:正常工作湿度<90%RH,参比工作湿度<80%RH。

   运输环境:运输环境温度为0℃-55℃,湿度<93%RH。



10.、电源与功耗:

    电源电压:AC 220V/10V(±10%),频率50Hz/60Hz(±5%)。

    功耗:待机功耗≤100VA,满载功耗为1.5kVA。



总结:

TH1779直流偏置电流源是一款功能强大、操作便捷的测试设备,适用于多种电感器和材料的直流特性分析。其具备高性能微处理器、实时指示与故障自检、多种电流输出方式等性能特点,能够满足高精度、高频化的测试需求。同时,设备还提供了丰富的附件和选配件,以及灵活的主从机控制模式,以适应不同的测试场景和需求。
