美国百科8500B系列可编程直流电子负载 max输入功率1500W的详细资料

在直流电源、电池、DC-DC转换器等设备的研发验证与生产质检中，可编程直流电子负载的动态负载模拟能力、参数精度及功能灵活性直接决定测试的全面性与可靠性。美国百科（BK PRECISION）8500B系列可编程直流电子负载作为一款覆盖150W-1500W功率范围的高性能设备，凭借恒流（CC）、恒压（CV）、恒电阻（CR）、恒功率（CW）四种核心工作模式，以及瞬态、列表、电池测试等特色功能，成为消费电子、新能源、工业控制等领域的优选测试工具。该系列包含8542B（150W）、8500B（300W）、8502B（300W）、8510B（600W）、8514B（1500W）五种机型，可适配从低功率传感器电源到高功率储能电池的多样化测试需求，为用户提供从基础参数验证到复杂工况模拟的全流程测试解决方案。

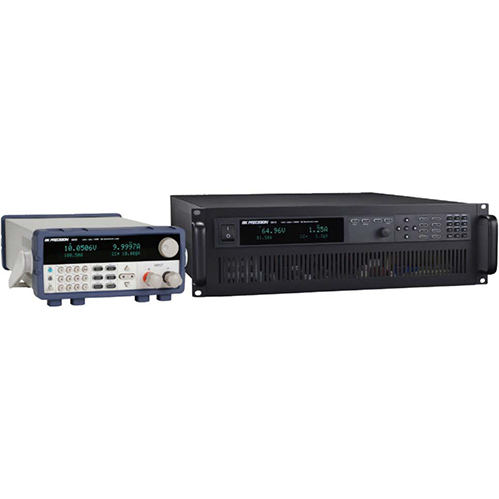

美国百科8500B系列可编程直流电子负载的核心竞争力首先体现在宽功率覆盖与精准参数控制上。系列机型针对不同功率需求细分设计：8542B以0-150V电压、0-30A电流实现150W功率输出，适合小型DC-DC转换器、传感器电源等低功率设备测试；8500B（0-150V/0-30A）与8502B（0-500V/0-15A）均为300W功率，前者适配常规电压场景，后者通过高电压设计满足光伏逆变器、高压电容等测试需求；8510B（0-500V/0-120A）以600W功率覆盖中高功率测试，可模拟电机驱动电源的动态负载；8514B则以0-120V/0-240A、1500W高功率输出，适配储能电池、大功率电源模块的满负荷测试。在参数精度上，系列采用16位高精度电压与电流测量系统，电压分辨率达0.1mV、电流分辨率0.1mA，负载效应（电压）≤0.01%+3mV，确保测试数据的可靠性——例如测试12V/10A直流电源时，电压测量误差可控制在1.2mV以内，电流测量误差不超过1mA，满足精密电源的性能验证需求。此外，系列支持0.0001A/μs-1A/μs可调电流转换速率（Slew Rate），可模拟负载电流的快速变化，评估电源的瞬态响应能力，如测试汽车电子中电源的电压骤升骤降应对性能。

在功能多样性与场景适配能力上，美国百科8500B系列可编程直流电子负载展现出强大的灵活度。针对动态负载测试，系列的“瞬态模式”可在CC模式下实现10kHz高频切换，支持连续、脉冲、切换三种瞬态类型：连续模式下，负载在A、B两个电流水平间周期性切换，可模拟电源在不同负载下的电压稳定性；脉冲模式通过外部触发信号触发单次脉冲负载，用于测试电源的峰值负载应对能力；切换模式则通过触发信号实现A、B水平间的单次切换，适配间歇性负载场景。“列表模式”则支持7组列表文件存储，每组可编辑84个步骤，步骤参数涵盖电压、电流、持续时间及转换速率，用户可通过列表模拟复杂负载曲线——如模拟光伏电池的昼夜功率输出变化、工业设备的间歇式负载波动，满足研发阶段对极端工况的模拟需求。针对电池测试，系列内置专用“电池放电模式”，支持设置截止电压、容量阈值（Ah）、时间限制等停止条件，放电过程中实时记录安培小时（Ah）、瓦特小时（Wh）数据，帮助用户评估电池容量与放电特性，例如测试锂电池时，可设置3.0V截止电压，自动记录放电至该电压的总容量与时间，无需人工值守。此外，系列还具备“LED测试模式”，通过模拟LED的正向电压（Vd）与工作电阻（Rd）特性，精准测试LED驱动器的输出稳定性，避免传统负载因涌浪电流导致LED损坏，适配LED照明模组的生产质检。

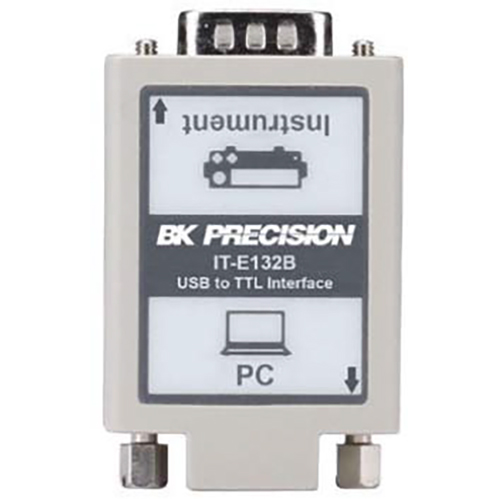

操作便捷性与系统集成能力是美国百科8500B系列可编程直流电子负载提升测试效率的关键。系列机型配备高亮双显示屏幕，可同时显示设定参数与实际测量值（电压、电流、功率），用户无需切换界面即可实时监控负载状态；前面板采用“数字键+旋钮+功能键”组合设计，数字键支持直接输入目标参数值（如“12V”“5A”），旋钮用于参数微调或菜单导航，配合“CV/CC/CR/CW”模式快捷键，可快速完成测试配置——例如切换至CC模式时，输入“10A”即可设定恒流负载，操作门槛低，新手用户也能快速上手。存储功能方面，系列支持100组仪器设置存储，用户可将常用测试方案（如“电池放电：10A恒流、3.0V截止”“LED测试：20V/0.5A”）保存至内存，后续通过“Recall”键一键调用，避免重复配置，尤其适用于生产线批量测试。远程控制与系统集成上，系列标配USB（兼容USBTMC）、RS232接口，8514B额外支持GPIB接口，均兼容SCPI指令协议，可轻松融入自动化测试系统——例如在消费电子生产线中，通过LAN接口将8500B与测试平台联动，实现电源自动上料、负载参数设定、测试数据记录的全流程自动化，减少人工干预，提升测试一致性；在研发实验室中，通过LabVIEW软件编写测试脚本，可自动执行多步骤负载切换与数据采集，生成测试报告，大幅缩短研发周期。

安全保护与环境适配设计进一步拓展了美国百科8500B系列可编程直流电子负载的应用边界。安全保护方面，系列全面覆盖过电压（OVP）、过电流（OCP）、过功率（OPP）、过热（OTP）保护，同时具备本地/远程反向电压（LRV/RRV）保护功能：当检测到输入电压/电流超出设定阈值，或内部温度过高时，负载会立即切断输出并触发声光报警，避免待测电源与负载设备损坏；远程抑制功能则允许通过外部信号在故障条件下禁用输出，提升测试安全性。环境适配方面，系列采用恒温控制风扇设计，风扇转速随负载功率自动调节——低负载时低速运行，噪声≤55dB，适配实验室、办公室等对噪声敏感的场景；高负载时自动提速，确保散热效率，避免部件因过热老化。此外，系列支持100-240VAC宽幅交流输入，无需额外配置变压器，可在不同地区稳定运行；8514B等大功率机型采用2U机架式设计，可嵌入标准机柜，节省实验室或生产线空间，适配密集型测试系统布局。

美国百科8500B系列可编程直流电子负载测试原理

美国百科8500B系列可编程直流电子负载的测试原理基于“负载模拟-参数采集-闭环控制”技术，通过内部功率电路模拟不同类型负载，结合高精度采集与数字运算，实现对直流电源、电池等设备的性能评估。

在负载模拟环节，系列核心采用“功率MOSFET阵列+控制电路”架构，根据选定的工作模式（CC/CV/CR/CW）调节功率管导通程度，模拟不同负载特性。恒流（CC）模式下，用户设定目标电流值后，内部电流采样电阻实时采集负载电流，将电流信号转换为电压信号，经16位ADC转换为数字信号后传输至微控制器（MCU）；MCU对比设定电流与实际电流的偏差，通过PID算法调整功率MOSFET的导通占空比，确保负载电流稳定在设定值——例如设定10A恒流负载时，若待测电源输出电压升高导致电流超过10A，MCU会减小MOSFET导通程度，增大负载阻抗，使电流回落至10A；反之则增大导通程度，降低阻抗，维持电流恒定。恒压（CV）模式原理类似，通过电压采样电路采集负载两端电压，MCU根据电压偏差调整MOSFET导通状态，使负载电压稳定在设定值，常用于测试电源的稳压特性。恒电阻（CR）模式下，MCU根据“R=U/I”公式，通过调节负载电流使U/I比值恒定为设定电阻值，模拟固定电阻负载，如测试电源带载不同电阻时的输出稳定性；恒功率（CW）模式则通过“P=U×I”公式，动态调节电流或电压，使U×I乘积稳定为设定功率值，适配电源功率特性测试。

针对瞬态与列表模式，测试原理基于“时序控制+快速响应”技术。瞬态模式下，MCU按设定的A/B电流水平、切换频率（最高10kHz）及转换速率，快速调整功率MOSFET导通状态，实现负载电流的高频切换——例如设定A水平5A、B水平10A、切换频率1kHz时，负载每1ms在5A与10A间切换，模拟电源的动态负载变化，同时通过电压采样实时监测电源输出电压的波动，评估电源的瞬态响应能力（如过冲、恢复时间）。列表模式则通过MCU读取预存的步骤参数（电压/电流、持续时间、转换速率），按顺序执行每个步骤：例如列表包含“Step1：5A/10s、Step2：8A/5s、Step3：10A/3s”时，MCU依次控制负载切换至对应电流并维持设定时间，期间同步记录每个步骤的电压、电流数据，用于分析电源在多负载阶段的性能变化，如模拟电池放电过程中的容量衰减曲线。

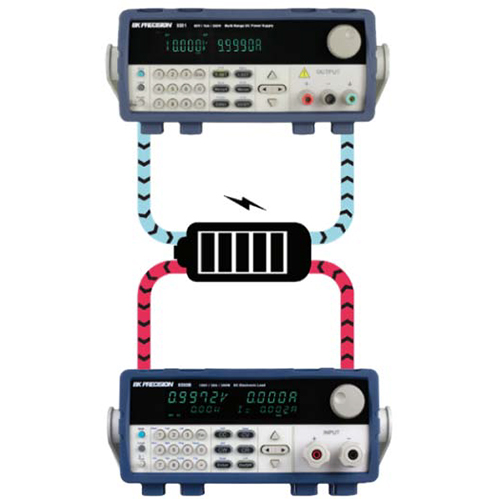

电池测试模式的核心原理是“恒流放电+容量计算”。用户设定放电电流（如10A）与截止条件（如3.0V）后，负载以恒流模式放电，同时通过积分电路对电流与时间进行积分运算（Ah=I×t），计算已放电容量；电压采样电路实时监测电池电压，当电压降至截止电压时，MCU立即停止放电，同时记录总放电容量、放电时间及瓦特小时（Wh=U×I×t）数据。该过程中，负载还具备过流、过压保护，若电池出现异常（如短路导致电流骤升），可快速切断放电，保护电池与负载设备。此外，系列的LED测试模式通过模拟LED的I-V特性曲线，预先设定LED的正向电压（Vd）与工作电阻（Rd），负载根据“V=Vd+I×Rd”公式动态调节阻抗，使负载电压与电流满足LED工作特性，从而测试LED驱动器在该负载下的输出稳定性，避免传统恒流负载因未匹配LED特性导致的测试误差。

美国百科8500B系列可编程直流电子负载以“宽功率覆盖、多模式适配、高精度控制”为核心优势，完美平衡了测试性能与操作便捷性，可满足从低功率到高功率、从基础验证到复杂工况模拟的多样化测试需求。其丰富的功能设计（瞬态、列表、电池测试）适配研发与生产场景，精准的参数控制保障测试数据可靠性，完善的安全保护与环境适配则提升了设备的耐用性与适用性。作为美国百科在可编程直流电子负载领域的代表性产品，8500B系列充分体现了“场景化、智能化”的设计理念，为直流电源、电池等设备的测试提供了高效、可靠的解决方案，未来有望进一步优化功率密度与智能功能，适配更多新兴测试场景（如新能源储能、车规级电源），为电子测试行业的发展提供有力支撑。
