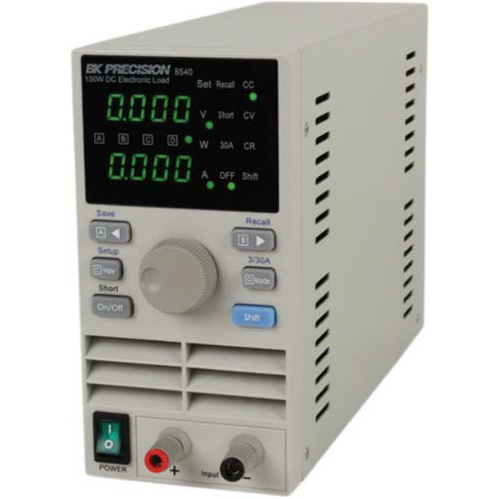

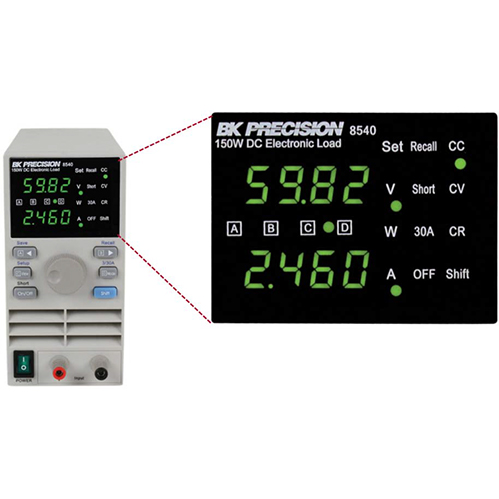

美国百科8540系列模块化可编程直流电子负载 支持多主机级联的详细资料

在新能源储能、汽车电子、航空航天等领域的高功率多通道测试场景中，传统一体式电子负载存在功率固定、扩展困难、空间占用大等痛点。美国百科（BK PRECISION）8540系列模块化可编程直流电子负载以“主机+模块”的灵活架构为核心，单主机支持4个模块插槽，可兼容8541（150W/30A/150V）、8542（300W/60A/150V）、8543（600W/120A/150V）三款功率模块，实现150W-2400W功率覆盖与多通道并行测试。该系列电子负载不仅通过模块化设计满足不同功率需求的灵活组合，还具备高精度参数控制、丰富测试模式及完善安全保护，适配储能电池组、多通道电源模块等设备的测试需求，为高密度、多场景测试提供高效、灵活的解决方案。

美国百科8540系列模块化可编程直流电子负载的核心竞争力首先体现在模块化架构与功率扩展灵活性上。系列采用“8540主机+功率模块”的分离式设计，主机配备4个标准模块插槽，支持热插拔功能——用户可根据测试需求，在同一主机内混合插入不同功率模块，例如同时插入1个8541（150W）、1个8542（300W）与2个8543（600W）模块，实现150W+300W+600W×2=1650W总功率输出，且各模块独立工作，可同时测试4台不同规格的直流电源或电池。这种架构大幅降低设备重复采购成本：测试低功率传感器电源时，单独使用8541模块；测试高功率储能电池组时，叠加多台8543模块，无需为不同功率场景购置多台一体式电子负载。此外，系列支持多主机级联，通过RS485接口可将10台8540主机互联，扩展至40个测试通道与24000W总功率，适配大型储能系统的多电池组并行测试——例如在新能源实验室中，级联3台主机（共12个8543模块），可同时对12组储能电池进行放电测试，测试效率较单通道设备提升12倍。

在参数精度控制与动态响应能力上，美国百科8540系列模块化可编程直流电子负载依托高精度采集与数字控制技术，保障测试数据可靠性。各功率模块均采用16位高精度电压与电流测量系统，电压分辨率达0.1mV、电流分辨率0.1mA，电压测量精度±(0.02%+5mV)，电流测量精度±(0.02%+5mA)——测试12V/10A直流电源时，电压测量误差可控制在1.2mV以内，电流测量误差不超过1mA，满足精密电源的性能验证需求。动态响应方面，系列支持0.001A/μs-1A/μs可调电流转换速率（Slew Rate），在恒流（CC）模式下可实现10kHz高频负载切换，模拟快速变化的负载工况：测试汽车电子中的车载电源时，设置1A/μs转换速率，使负载电流从0A骤升至50A，监测电源输出电压的过冲幅度与恢复时间，验证电源的瞬态调节能力；测试DC-DC转换器时，通过高频负载切换，评估转换器的纹波抑制与稳定性。此外，系列具备低电压测试优化功能，8541模块在1.5V电压下可输出30A满额电流，8543模块在2.5V电压下实现120A高电流输出，满足燃料电池、太阳能电池等低电压、大电流设备的测试需求，避免传统电子负载在低电压场景下的电流输出不足问题。

功能多样性与场景适配能力是美国百科8540系列模块化可编程直流电子负载提升测试效率的关键。针对不同行业测试需求，系列开发多类专项测试模式：“电池测试模式”支持恒流放电、恒功率放电及容量计算，可设置截止电压（如锂电池3.0V）、容量阈值（如100Ah）等停止条件，放电过程中实时记录安培小时（Ah）、瓦特小时（Wh）数据，自动生成放电曲线——测试储能锂电池组时，通过该模式可快速评估电池的实际容量与放电效率。“光伏模拟模式”可导入光伏电池的IV特性曲线，模拟不同光照强度（200W/m²-1000W/m²）与温度（-10℃-60℃）下的输出特性，测试光伏逆变器的最大功率跟踪（MPPT）效率——用户导入某型号光伏电池在标准工况下的IV数据后，电子负载可精准复现该曲线，验证逆变器能否稳定工作在最大功率点。“汽车电源测试模式”则模拟汽车启动、怠速、加速等工况：启动工况时，电流从0A骤升至80A（转换速率0.5A/μs），测试电源的电压跌落；怠速工况时，维持20A稳定负载，评估电源的长期输出稳定性；加速工况时，电流从20A线性升至60A，验证电源的动态响应，全面适配汽车电子领域的测试需求。此外，系列支持7组列表测试文件存储，每组可编辑100个测试步骤，步骤参数涵盖电压、电流、持续时间及转换速率，用户可通过列表模拟复杂负载曲线，如模拟工业设备的间歇式负载波动，满足研发场景的极端工况测试需求。

操作便捷性与系统集成能力进一步拓宽了美国百科8540系列模块化可编程直流电子负载的应用边界。主机配备7英寸彩色触控屏，支持分屏显示——可同时查看4个模块的实时测试数据（电压、电流、功率），或单独放大某一模块的测试曲线，适配多通道并行测试的监控需求。操作界面采用图形化设计，用户通过触控屏即可完成模块参数配置、模式切换与测试启动，配合快捷键可快速调用常用测试方案，新手用户15分钟即可熟练操作。存储功能方面，系列支持100组仪器设置存储，可保存不同模块的测试配置（如“8541模块：5V/2A CC模式”“8543模块：100W CW模式”），后续测试通过“Recall”键一键调用，避免重复配置。远程控制与系统集成上，系列标配USB（兼容USBTMC）、LAN、RS232接口，支持SCPI指令协议——在消费电子生产线中，通过LAN接口将8540与测试平台联动，实现电源自动上料、负载参数设定、测试数据记录的全流程自动化；在研发实验室中，通过LabVIEW软件编写测试脚本，可自动执行多模块同步测试与数据对比分析，大幅缩短研发周期。此外，系列支持NTP网络时间同步，确保多模块、多主机的测试数据时间戳一致，便于后续数据追溯与问题排查。

美国百科8540系列模块化可编程直流电子负载测试原理

美国百科8540系列模块化可编程直流电子负载的测试原理基于“模块化负载模拟-分布式参数采集-集中式闭环控制”技术，通过各功率模块独立模拟负载特性，结合主机的统一控制与数据处理，实现对多通道直流电源、电池等设备的性能评估。

在模块化负载模拟环节，各功率模块核心采用“功率MOSFET阵列+驱动电路”架构，根据选定的工作模式（CC/CV/CR/CW）调节MOSFET导通程度，模拟不同负载特性。以恒流（CC）模式为例，用户通过主机设定某模块的目标电流值（如10A）后，模块内的电流采样电阻实时采集负载电流，将电流信号转换为电压信号，经16位ADC转换为数字信号后传输至模块微控制器（MCU）；模块MCU对比设定电流与实际电流的偏差，通过PID算法调整功率MOSFET的导通占空比——若待测电源输出电压升高导致电流超过10A，MCU会减小MOSFET导通程度，增大负载阻抗，使电流回落至10A；反之则增大导通程度，降低阻抗，维持电流恒定。恒压（CV）模式原理类似，通过电压采样电路采集负载两端电压，模块MCU根据电压偏差调整MOSFET导通状态，使负载电压稳定在设定值；恒电阻（CR）模式下，MCU通过调节电流使“电压/电流”比值恒定为设定电阻值（如10Ω）；恒功率（CW）模式则通过动态调节电流或电压，使“电压×电流”乘积稳定为设定功率值（如100W）。

针对多模块同步与级联测试，原理基于“主机统一调度+模块协同响应”技术。单主机控制多模块时，主机MCU通过内部总线与各模块MCU通信，下发测试指令（如启动/停止、参数配置），并实时接收各模块的测试数据——执行同步测试时（如多模块同时启动恒流负载），主机发送同步触发信号，各模块MCU接收信号后同时调整MOSFET状态，确保负载切换的时间偏差小于10μs，避免因模块启动不同步导致的测试误差。多主机级联时，通过RS485接口构建通信网络，指定一台主机作为“主控制器”，其余作为“从控制器”；主控制器下发级联测试指令（如总功率分配、同步触发），从控制器接收指令后控制本地模块执行，同时将测试数据上传至主控制器，实现40个通道的统一管理——例如级联2台主机（8个模块）测试8组电池时，主控制器可设定“所有模块以10A恒流放电”，并同步记录每组电池的电压与容量数据，大幅提升多通道测试效率。

专项测试模式的原理则针对场景需求优化：电池测试模式中，模块MCU通过积分电路对电流与时间进行积分运算（Ah=I×t），计算已放电容量，同时实时监测电池电压，当电压降至截止电压时，立即停止放电并记录总容量；光伏模拟模式中，主机导入IV曲线数据后，将数据分发给指定模块，模块MCU根据曲线数据动态调节负载电压与电流，复现光伏电池的输出特性；汽车电源测试模式中，主机按预设工况（启动/怠速/加速）向模块发送电流变化指令，模块MCU按指令调整转换速率与电流水平，模拟实际工况下的负载变化。此外，系列的安全保护原理采用“模块本地保护+主机全局保护”双重机制：模块本地具备过电压（OVP）、过电流（OCP）、过热（OTP）保护，检测到异常时立即切断自身输出；主机实时监控所有模块状态，若某一模块触发保护，主机可同步切断其他关联模块输出，避免连锁故障，保障测试系统安全。

美国百科8540系列模块化可编程直流电子负载以“灵活模块化、高精度控制、多场景适配”为核心优势，完美解决了高功率多通道测试场景中的设备扩展、效率提升与成本控制难题。其模块化架构支持功率与通道的灵活组合，高精度参数控制保障测试数据可靠，丰富功能适配多行业需求，无论是新能源储能的多电池组并行测试，还是汽车电子的动态负载验证，亦或是消费电子生产线的多通道电源质检，均能提供高效、精准的测试支撑。作为美国百科在模块化电子负载领域的代表性产品，8540系列充分体现了“以用户需求为核心”的设计理念，为电子测试行业的高密度、多场景化发展提供了有力支撑，未来有望进一步拓展模块功率范围与智能功能，适配更多新兴测试场景，推动模块化电子负载技术的持续创新。
