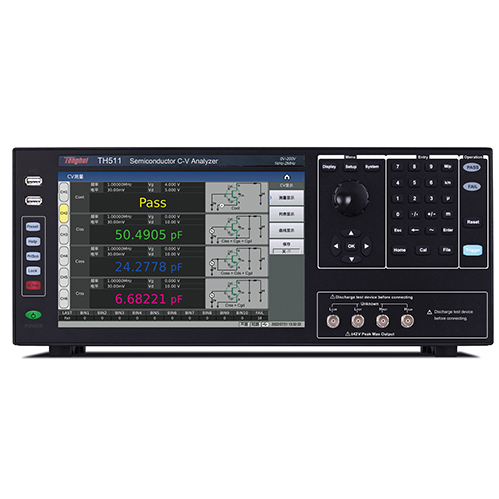

TH510系列半导体器件C-V特性分析仪是一款由常州同惠电子设计生产的，针对半导体材料及功率器件进行分析的仪器。

1、产品概述：

   仪器型号：TH510系列提供四个型号（TH511E、TH511、TH512、TH513），分别支持±200V、±1500V、±3000V的漏极电压范围。

   应用领域：广泛应用于半导体功率器件（如二极管、三极管、MOSFET、IGBT等）的寄生电容测试及C-V特性分析，也适用于晶圆切割、液晶材料弹性常数分析以及电容元件的测试分析。

   设计特点：采用一体化集成设计，集成了LCR数字电桥、栅极电压源、漏极电压源、通道切换及上位机软件，操作简便，适用于生产线快速测试及自动化集成。

2、性能特点：

   一体化设计：将复杂的接线和繁琐的操作集成在支持电容式触摸的Linux系统内，体积小、效率高。

   多参数同屏显示：10.1英寸大屏可同屏显示四种寄生参数（Ciss、Coss、Crss、Rg），以及等效电路图、分选结果等。

   多种测试方式：支持单管器件（点测）、模组器件（列表扫描）、曲线扫描三种测试方式，满足不同测试需求。

   高压测试能力：V DS 电压范围可达±3000V，满足大多数功率器件的测试需求。

   CV曲线扫描分析：支持C-V特性曲线分析，可实现对数、线性两种扫描方式，并可同时显示多条曲线。

   独特技术解决测试难题：如Crss Plus功能解决高频下Crss负值问题，高压击穿保护技术防止仪器损坏等。

3、安全与保护：

   Interlock安全锁功能：增加高压防护墙，确保高压下操作环境的安全（仅TH513型号具备）。

   接触检查功能：采用四端测量法，及时发现接触不良点，保障测试结果的准确性。

   快速通断测试：直接判断器件的导通性能，排除损坏器件，节省测试时间。

4、定制化与智能化：

   支持定制化：仪器所有接口、指令集均为开放设计，客户可自行编程集成或定制功能。

   智能固件升级：通过系统设置界面或文件管理界面进行固件升级，无需返厂，提高维护效率。

5、技术参数：

   测试频率：范围为1kHz至500kHz（TH511E/TH511）或1kHz至2MHz（TH512/TH513），精度高达0.01%。

   V GS 和V DS 电压范围：V GS 可达±40V，V DS 可达±200V/±1500V/±3000V，满足不同功率器件的测试需求。

   测量参数：包括Ciss、Coss、Crss、Rg等寄生参数，以及LCR功能（仅限部分型号）。

6、附件与接口：

   随机附件：包括电源线、测试夹具、连接电缆等。

   选配件：提供200V/1500V通道板、图形扫描软件等选配件。

   接口丰富：支持RS232、USB HOST、LAN、GPIB、RS485等多种接口，便于与各种设备连接。

7、操作简便性：

   图形化设置界面：单测设置界面和列表扫描设置界面均采用图形化设计，功能参数一目了然。

   一键测试：支持一键测试单管器件和模组器件，无需频繁切换测试脚位和参数设置，提高测试效率。

TH510系列半导体器件C-V特性分析仪以其高度集成化、智能化的设计，以及丰富的测试功能和安全保护措施，为半导体功率器件的测试和分析提供了高效、可靠的解决方案。
