按传感器安装、转动测量、编辑点操作、软脚诊断的顺序，说明Fluke Rot Align Elite的使用方法和测量数据异常的排查逻辑。

用激光对中仪测轴系，最常遇到的现场问题是轴转不到规定角度。管道挡住了、护罩拆不下来、轴只能转90°就碰限位。传统做法是调整传感器安装位置重新测，或者用百分表手动补测。Fluke Rot Align Elite的“编辑点”功能提供了另一种处理方式。

一、传感器安装与初始设置

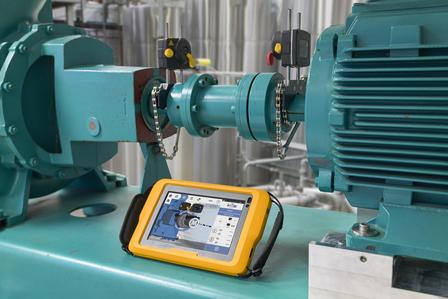

激光发射器安装在一侧轴上，传感器安装在另一侧轴上。标准支架支持约200mm轴径，超过200mm需要选配支架。安装时确保支架与轴面贴合紧固，支架松动会直接导致测量数据漂移。

开机后在平板电脑上选择对中任务类型（水平机组、垂直机组、机组串联），输入设备参数。

二、转动测量与数据采集

按屏幕提示转动轴。Fluke Rot Align Elite的最小旋转角度为60°，不需要完整旋转一圈。连续扫描模式下，轴在转动过程中仪器持续采集数据，不需要在每个角度点手动停顿。如果轴只能局部旋转，使用“经过模式”完成测量。

三、编辑点：识别并屏蔽坏点

测量完成后，如果某个角度点的数据明显异常（比如该点转动过程中触碰了管道导致传感器抖动），传统做法是重新转动轴重测。Fluke Rot Align Elite支持在测量完成后进入编辑界面，查看每个测量点的数据，识别出异常点并将其屏蔽，仪器用剩余的有效数据点重新计算偏差结果。

这个功能在轴只能局部旋转或现场空间受限的场景下尤其实用——坏点出现后不需要重新转动轴，直接编辑处理，作业进度不受影响。

四、软脚诊断

在正式对中之前，执行软脚诊断。软脚是指设备底座或机架的某个支脚与基础之间存在间隙或不均匀接触，导致拧紧地脚螺栓时轴系位置发生变化。Fluke Rot Align Elite的软脚检测功能在开始对中前显示底座变形情况，如果检测到软脚，先处理软脚问题再进行对中。

五、常见故障排查表

六、维护要点

传感器和激光器使用后清洁光学窗口，避免划伤。支架和链条使用后清洁并检查有无变形。平板电脑定期充电和更新软件。按年安排校准。
