从传统双激光对中仪的预对中痛点切入，解释Fluke Rot Align Elite单激光双探测器架构如何用一套光学单元完成两个方向的偏差采集。

传统激光对中仪需要两台设备：一台激光发射器装在一侧轴上，一台探测器装在另一侧轴上。两端各有一套光学单元，安装时需要分别调整发射器和探测器的对准关系。如果初始错位量大，激光光斑可能直接打在探测器靶面之外，操作员需要先手动把轴调整到大致对中位置，再进行正式测量。这个预对中步骤，在狭小空间或大错位工况下非常耗时。

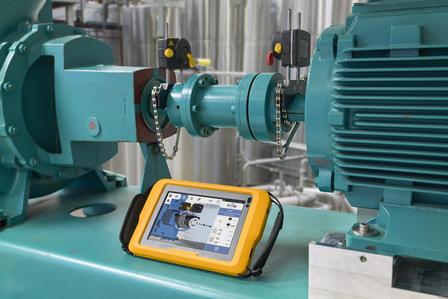

Fluke Rot Align Elite的解决方式是：只用一个激光器和一个传感器。

一、双探测器架构：一个传感器内部有两个探测平面

Fluke Rot Align Elite的传感器内部集成了两个高分辨率位置敏感探测器（PSD）和一个MEMS倾角仪。激光发射器发出的光束投射到传感器内部的两个探测平面上，轴转动时，两个探测器同步捕捉激光光斑的位置变化。

两个探测平面之间有一个已知的固定距离。光斑在两个平面上的位置差异，结合倾角仪采集的姿态角度数据，可以同时解算出水平和垂直两个方向的偏差量。这个过程不需要两个独立的激光-探测器对，也不需要分别调整两端的光学单元。

二、FreezeFrame冻结帧：大错位工况下不丢光

即使设备初始错位量很大，激光光斑落在探测面的边缘位置，FreezeFrame测量模式仍能稳定捕获光斑并完成数据采集。这项功能消除了传统设备在大错位工况下需要人工预对中的步骤，初始错位状态本身就被记录下来，作为对中作业的起点数据。

三、同时看水平和垂直修正量

实时移动模式（LiveMove）在屏幕上同时显示水平和垂直两个方向的修正量，操作员在调整设备支脚垫片时，两个方向的偏差数值实时更新。这意味着操作员不需要先完成一个方向再切换到另一个方向，一次调整过程中两个方向的偏差变化都可见。

四、参数解读表

五、不适用边界

单激光双探测器架构不适用于需要同时测量两个独立轴系对中偏差的场景，该需求需要多套测量单元。不适用于对中距离超过10m的配置。不适用于需要将激光发射器和传感器分别安装在非旋转部件上的特殊测量场景。

原理部分没看明白或想深入探讨？欢迎联系深圳银飞电子的工作人员交流。
